ワークセル項目を基準に整列する
ロボットのTCPを、ワークセル項目を基準として整列します。

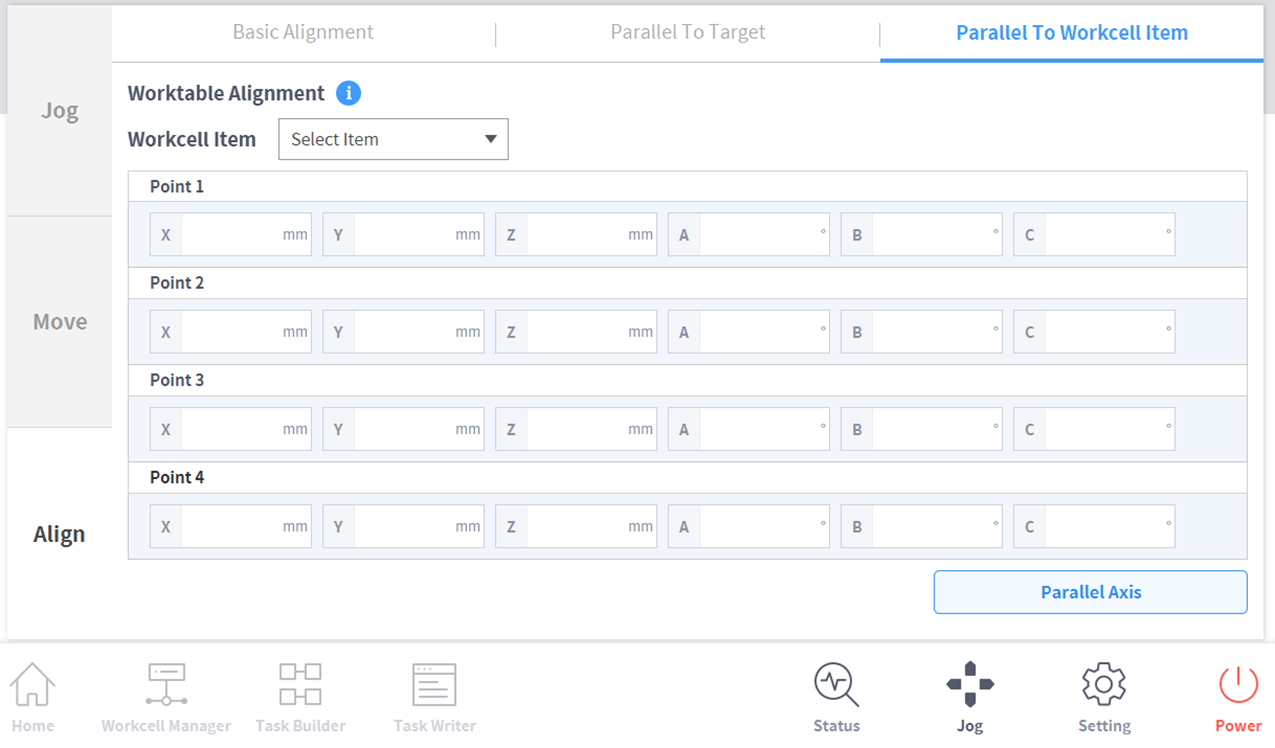

- Alignタブを選択した後、Alignment based on the Workcell Itemsタブを選択してください。
- Workcell Itemで目的の項目を選択してください。
- Parallel Axisボタンを長押しして、軸を整列してください。
メモ

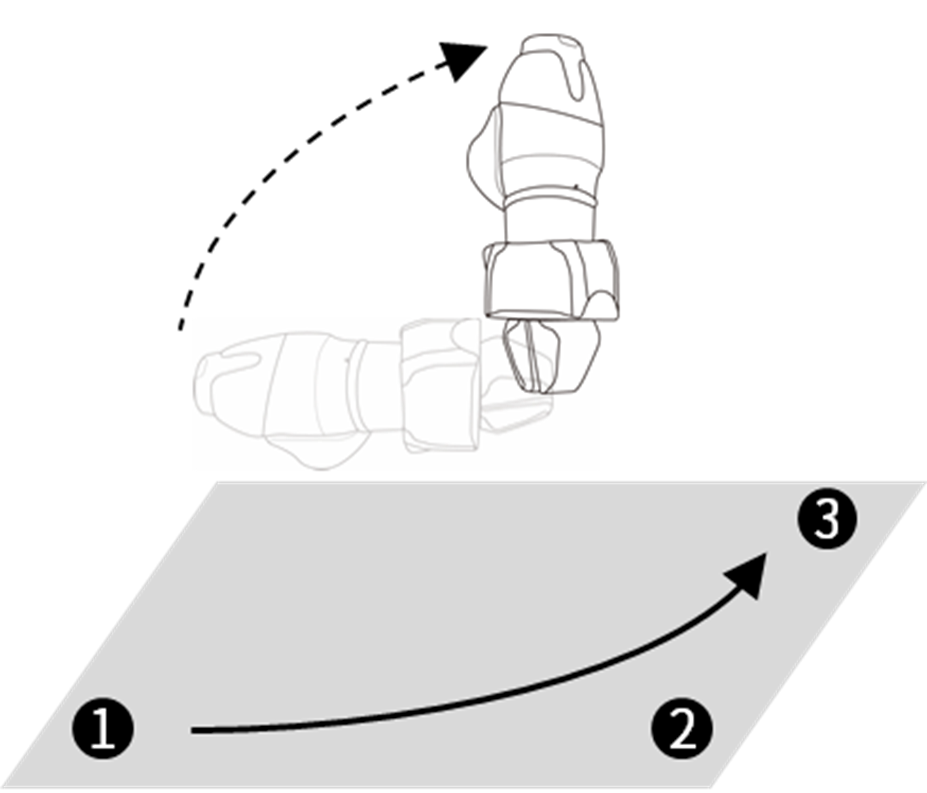

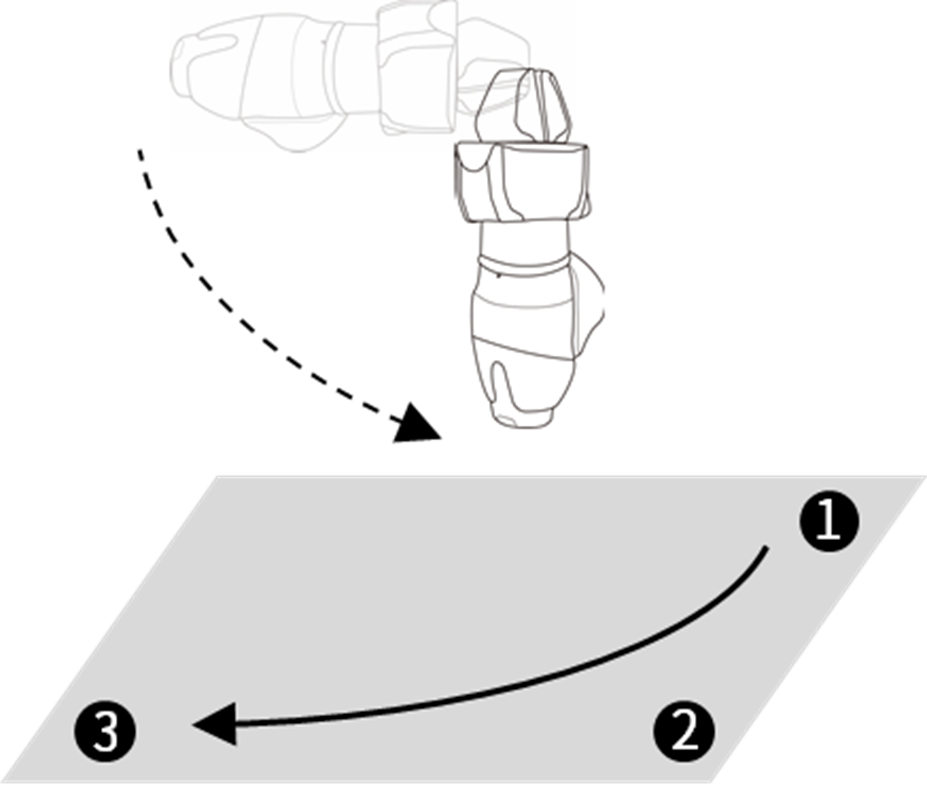

- “目標物を基準として整列する ”と“ワークセル項目を基準に整列する”での整列方向は、ワークセルアイテムでティーチングされた三点のティーチング順序が時計回りか反時計回りかによって決定されます。[下の図を参照]
