H2515 Leállítás 0. Kategória
Közös 1
Kiterjesztés=100%, Sebesség=100%, Terhelés=100%
|
|
Féktávolság (rad) |
Leállási idő (ms) |
|---|---|---|
|
1. Tengely |
0,12483 |
98,867 |
Közös 2
Kiterjesztés=100%, Sebesség=100%, Terhelés=100%
|
|
Féktávolság (rad) |
Leállási idő (ms) |
|---|---|---|
|
2. Tengely |
0,09471 |
296,568 |
|
3. Tengely |
0,44703 |
Közös 3
Kiterjesztés=100%, Sebesség=100%, Terhelés=100%
|
|
Féktávolság (rad) |
Leállási idő (ms) |
|---|---|---|
|
2. Tengely |
0,14045 |
178,785 |
|
3. Tengely |
0,12168 |
H2515 Leállítás 1. Kategória

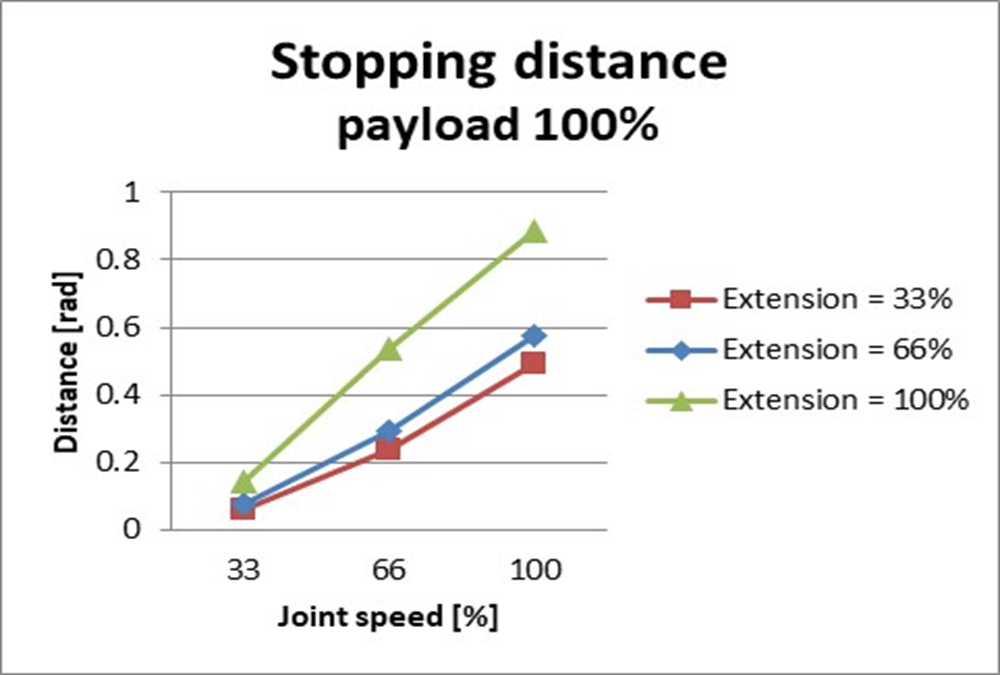

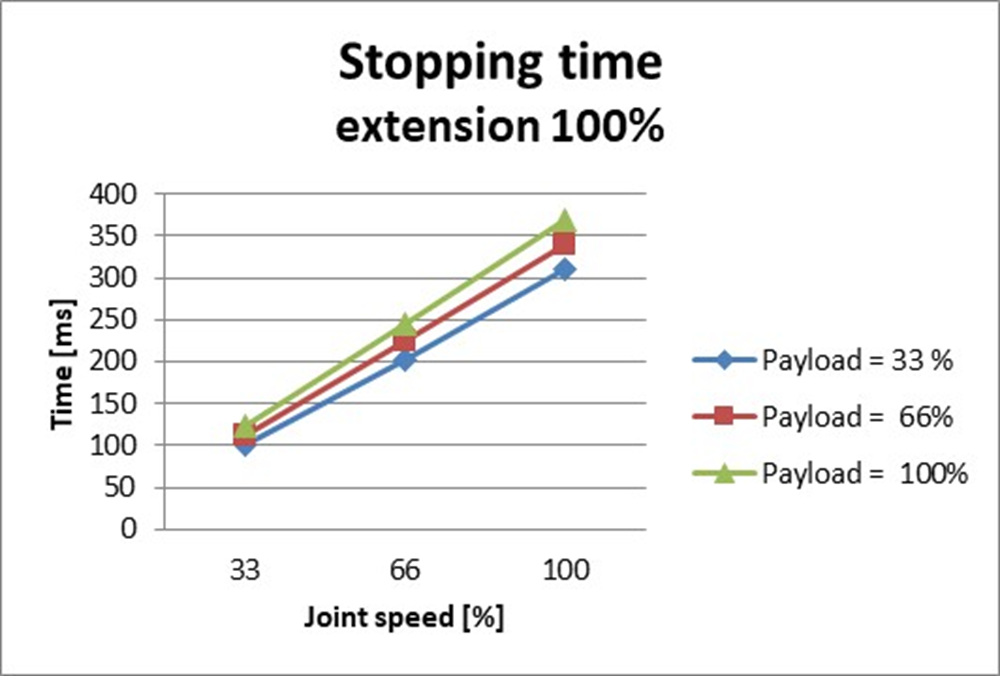

Leállítási távolság és leállási idő a 1. Csukló (Alap) esetében
|
Leállítási távolság a max. 33%-ánál. Terhelés (rad) |
Leállítási távolság a max. 66%-ánál. Terhelés (rad) |
|
|
|
Leállítási távolság max. Terhelés (rad) |
Leállási idő max. 33%-nál. Terhelés (ms) |
|
|
|
Leállási idő max. 66%-nál. Terhelés (ms) |
Leállási idő max. Terhelés (ms) |
|
|
A 2. Csukló (váll) megállási távolsága és megállási ideje
|
Leállítási távolság a max. 33%-ánál. Terhelés (rad) |
Leállítási távolság a max. 66%-ánál. Terhelés (rad) |
|
|
|
Leállítási távolság max. Terhelés (rad) |
Leállási idő max. 33%-nál. Terhelés (ms) |
|
|
|
Leállási idő max. 66%-nál. Terhelés (ms) |
Leállási idő max. Terhelés (ms) |
|
|
Leállítási távolság és leállási idő 3. Csukló (könyök)
|
Leállítási távolság max. Stretch level (rad) |
Leállási idő max. Stretch level (ms) |
|---|---|
|
|
