Upozornění
-
Společnost Doosan Robotics nepřebírá odpovědnost za jakékoli škody, které vzniknou při používání zdvihacího zařízení.
-
Pokud je robot přepravován obalením obalovými materiály, skladujte robota na suchém místě. Pokud je robot skladován v místě s vysokou vlhkostí, může dojít ke kondenzaci, což vede k robotu
-
Při přemísťování robota pečlivě zvažte hmotnost a mějte vhodný počet lidí, kteří drží spojení a základnu robota.
-
Při přemístění ovladače držte rukojeť na straně krabice.
-
Při přepravě robota nebo řídicí jednotky dbejte, aby byla zachována správná poloha. Pokud tak neučiníte, může dojít k poranění zad nebo jiným fyzickým zraněním.
-
Při přepravě robota pomocí zdvihacího zařízení se ujistěte, že dodržujete všechny související národní a regionální předpisy.
-
Společnost Doosan Robotics nepřebírá odpovědnost za žádné škody nebo ztráty, které se vyskytují během přepravy, takže se ujistěte, že přepravíte robota bezpečně podle uživatelské příručky.
Rychlý průvodce
Děkujeme, že jste si vybrali tento produkt Doosan Robotics.
Tato příručka poskytuje minimální množství informací potřebných pro tři způsoby manipulace pro bezpečné přemístění a instalaci robota řady H. Při manipulaci s robotem dodržujte pokyny uvedené v této příručce.
-
Pokud je nutné robota přemístit, nezapomeňte použít obalové materiály dodané s počáteční dodávkou. Za tímto účelem skladujte obalové materiály a výplně na suchém a chladném místě.
-
Průmyslové roboty musí být instalovány s pečlivým ohledem na normy pro kontrolu definované předpisy a bezpečnostní kontrolu oznámení normy bezpečnosti a ochrany zdraví při práci (pokud je robot podroben kontrole).
-
Robot může být přepravován pomocí jeřábu, výtahu nebo ručního zdvihu a při použití jeřábu k zvedání robota se ujistěte, že vyhovuje předpisům oblasti nebo země jurisdikce.
-
Použijte balicí pozici pro instalaci a přemístění robota.
-
Zkontrolujte, zda jsou zahrnuty všechny standardní a doplňkové (volitelné) součásti, a v případě problémů se obraťte na obchodního zástupce.
-
Obalové materiály a šrouby jsou navrženy speciálně pro přemístění robota. Nepoužívejte je k jiným účelům než k přemístění robota.
-
Při přemístění robota neaplikujte sílu na vnější stranu robota. Nedodržení těchto pokynů může mít za následek zranění.
-
Po instalaci odstraňte obalové materiály a šrouby. Ujistěte se, že jsou obalové materiály a šrouby uloženy v případě, že je nutné robota přemístit.
-
Před přemístěním se ujistěte, že jsou šrouby a obalové materiály bezpečné.
-
1. Při použití jeřábu (zvedacího zařízení)
-
Použijte spin-rezistentní kabel schopný zvládnout hmotnost robota.
-
Lano musí být dlouhé nejméně 1500 mm.
|
Položky |
Minimální kapacita |
|---|---|
|
Jeřáb |
1 000 kg |
|
Drátěné lano (EA) |
1 000 kg |

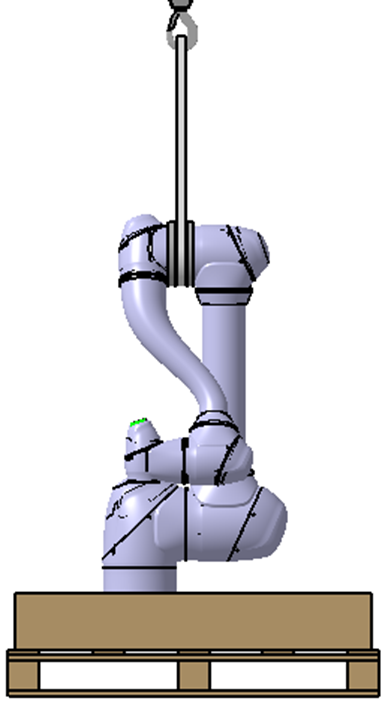

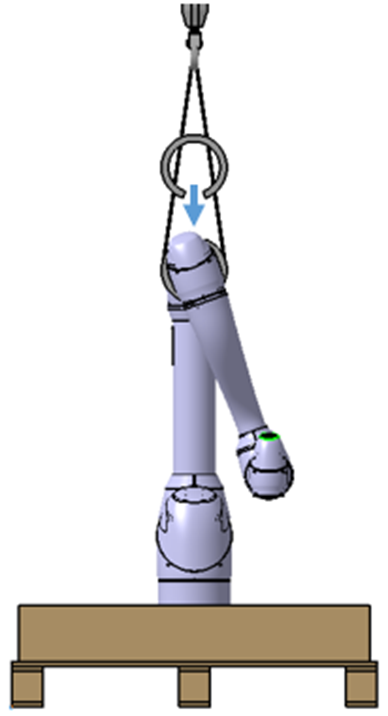

1,1 při zajištění lana k rámu robota,
-
před zahájením provozu připevněte pryžový přípravek mezi osami 3 a 4. (Viz obrázek níže) (viz obrázek níže)

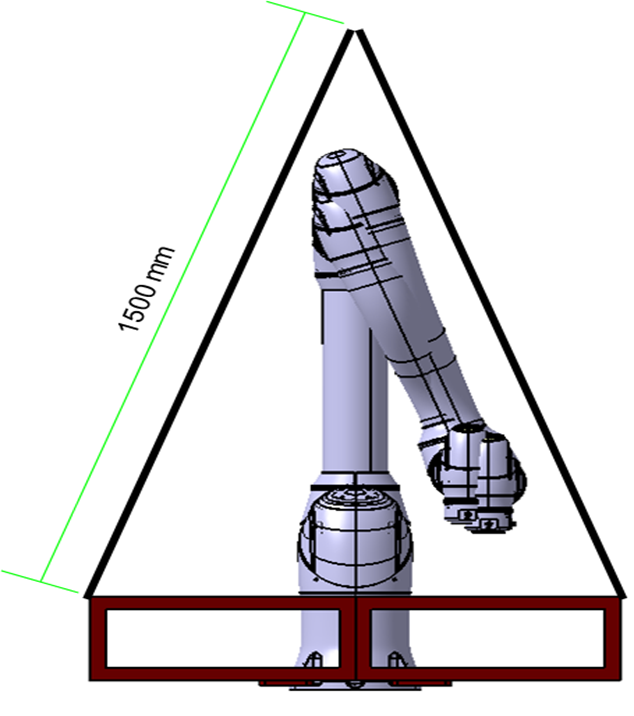

1,2 Pokud je lano zajištěno na spodním obalovém materiálu
Varování
-
Když je robot zvednut, může se naklonit v závislosti na jeho poloze a volitelném příslušenství
-
Při zvedání nechoďte pod tělem robota.
-

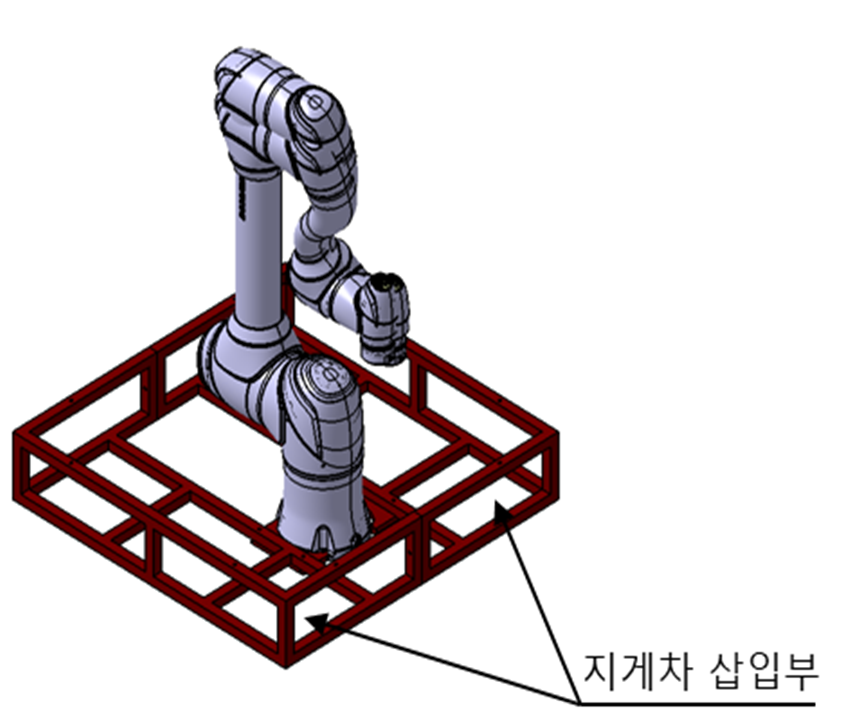

Při použití vysokozdvižných vozíků
-
Pokud je nutné přemístit robota do zabaleného stavu, zvedněte jej ze spodní části obalu pomocí vysokozdvižného vozíku.
-
Během instalace přemístěte robota pomocí nižších obalových materiálů a zároveň buďte opatrní, abyste zabránili poškození robota.
-
Pokud není zvedací zařízení k dispozici
-
Pokud potřebujete přemístit robota z důvodu nedostupnosti zdvihacího zařízení, přemístěte robota v souladu s regionálními a národními dopravními pracovními normami.
-
Doporučuje se používat nižší obalové materiály jako rukojeti, jak je uvedeno níže.
Poznámka

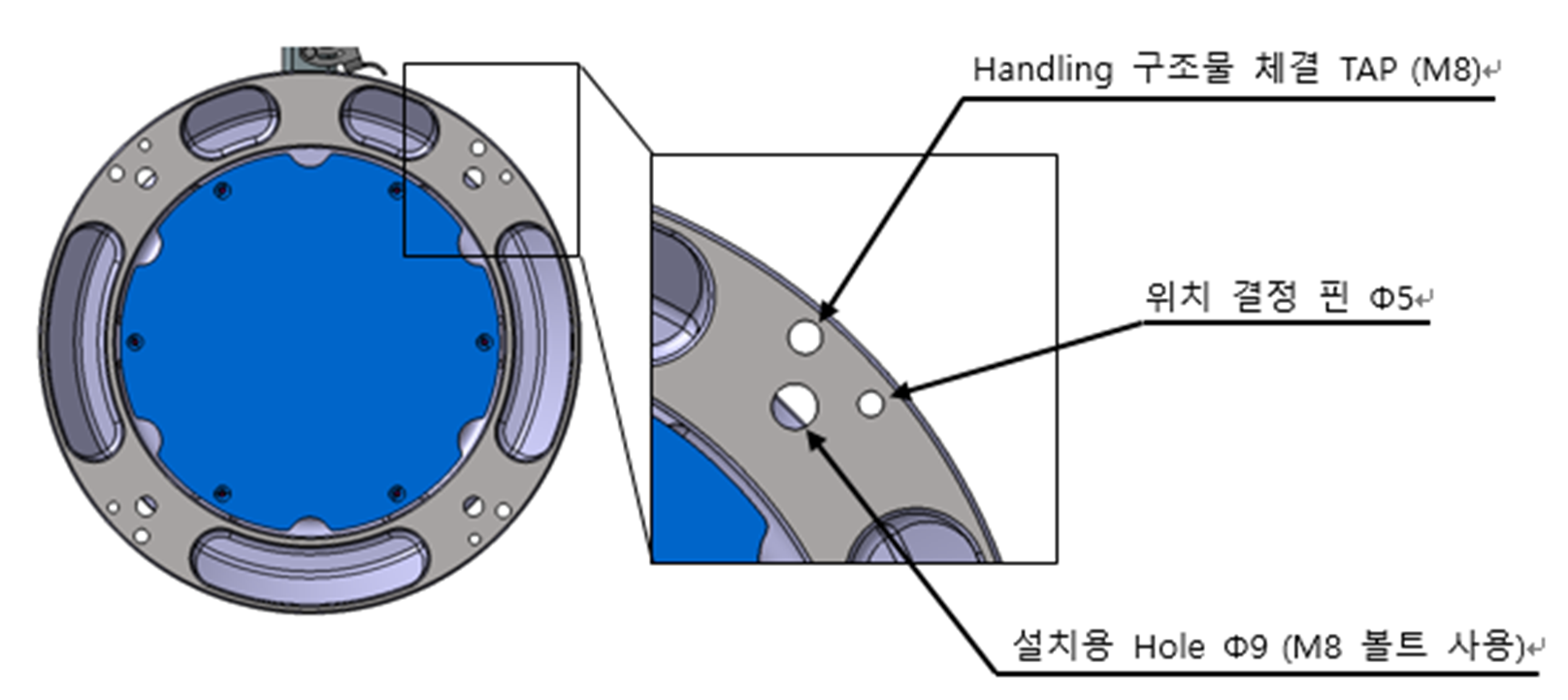

V případě série H se na základnu aplikují 4 závitníky M8, které usnadňují manipulaci, takže práci lze snadno provést, proto je při práci použijte.
