将操纵杆连接至控制器


Unknown Attachment

说明

1.

连接机械手连接电缆后接合固定环

  • 将 机械手连接电缆连接至控制器上的相应接头，然后安装扣环以防止电缆松动

2.

将机械手连接电缆的另一端连接到控制器

  • 将机械手连接电缆的另一端推入控制器上的相应连接，直至其卡入到位，以防止电缆松动。

  • 当机械手打开时，请勿断开机械手电缆。这可能会导致机械手出现故障。

  • 请勿尝试对机械手电缆进行任何改装或延长。

  • 在地板上安装控制器时，请确保 每侧至少有50毫米的间隙，以确保通风良好。

  • 确保在打开控制器之前正确锁定连接器。

  • 在配置系统时，建议安装降噪装置，以防止设备间的噪音影响和系统故障。

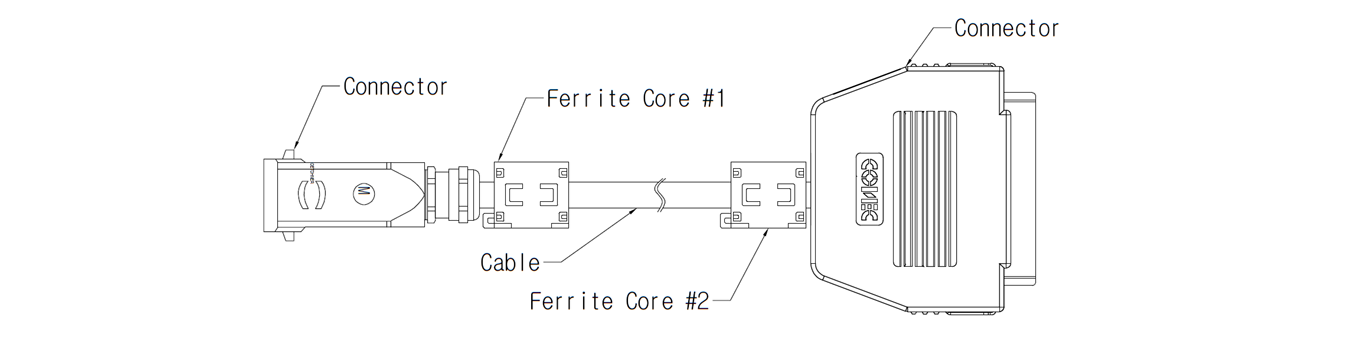

  • 如果控制器受到电磁波产生的噪音的影响，建议将铁氧体磁芯安装在机械手电缆的两端，以确保正常操作。安装位置如下：
