编号 |
项目 |
|
1 |
Tool |
|
2 |
Bracket |
|
3 |
Cable |
|
4 |
Tool flange |
-
使用四个 M6 螺栓将工具固定到工具法兰上。建议使用 9 Nm 的拧紧扭矩拧紧螺栓。使用 Φ6 定位销将机器人准确地安装在固定位置。
-
固定工具后，将必要的电缆连接到法兰 I/O 连接器。
固定工具的方法可能会因具体工具而异。有关工具安装的更多信息，请参见工具制造商提供的手册。
Scroll conditional content 1m/hseries Scroll conditional content 2aseries Scroll conditional content 3eseries

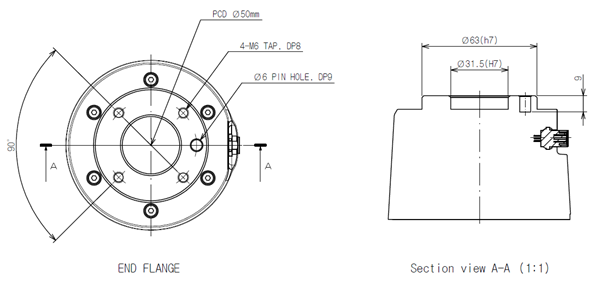

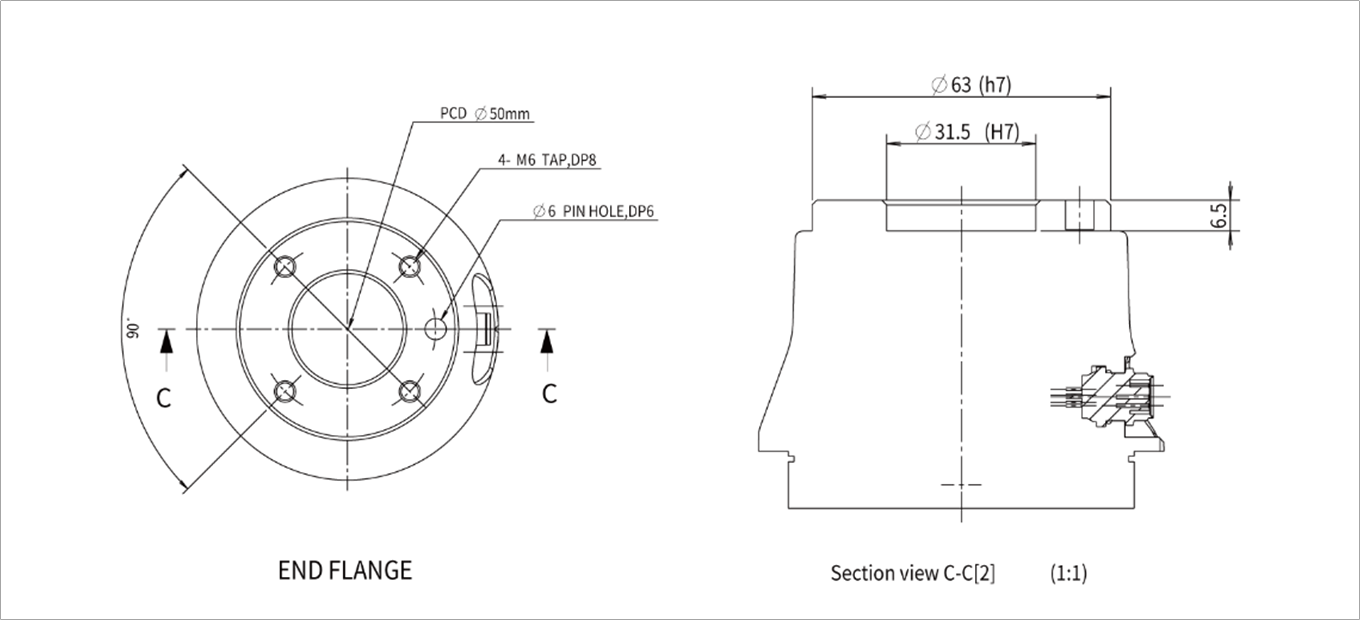

工具输出法兰，ISO 9409-1-50-4-M6
