Para fornecer alimentação ao controlador, ligue o cabo de alimentação do controlador a uma tomada de alimentação IEC padrão.
-
Ao ligar, utilize um cabo com uma ficha de alimentação padrão que corresponda à tomada do país de utilização.
-

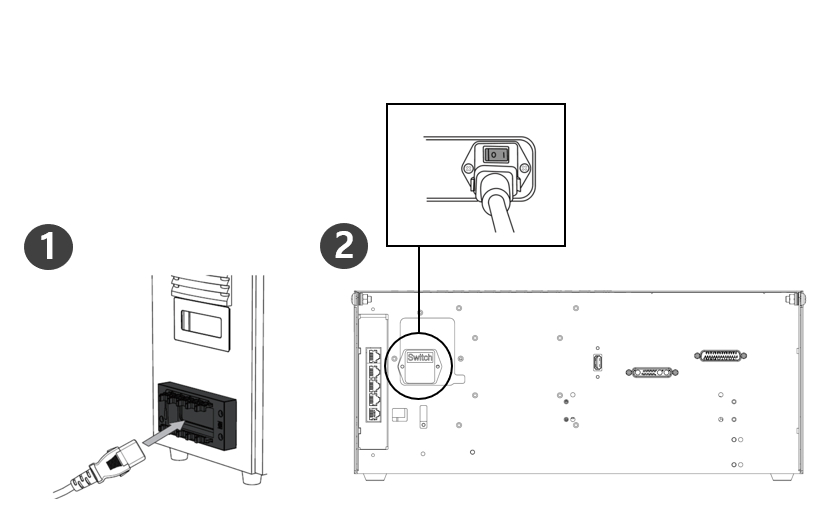

Empurre a ficha completamente para a ligação correspondente do controlador para evitar que o cabo se solte. Ligue a ficha IEC C14 padrão sob o controlador ao respetivo cabo IEC C13.
-
Depois de ligar o cabo de alimentação, certifique-se de que liga corretamente o robot (ligação à massa elétrica). Estabeleça um aterramento comum para todos os equipamentos do sistema com parafusos não utilizados associados ao símbolo de aterramento dentro do controlador. O condutor de terra deve satisfazer a potência máxima de corrente do sistema.
-
Proteja a potência de entrada do controlador utilizando um disjuntor.
-
Não tente nenhuma modificação ou extensão no cabo de alimentação. Isso pode causar um incêndio ou falha do controlador.
-
Certifique-se de conetar corretamente todos os cabos antes de fornecer energia ao controlador. Utilize sempre o cabo original incluído na embalagem do produto.
-
Ao configurar o sistema, recomenda-se a instalação de um interrutor de alimentação capaz de desligar todos os dispositivos de uma só vez.
-
A fonte de alimentação deve satisfazer requisitos mínimos, como aterramento e disjuntores. As especificações elétricas são as seguintes: (Para controladores opcionais, consulte os respetivos apêndices.
|
Parâmetro |
Especificações |
|---|---|
|
Tensão de entrada |
100 – 240 VCA |
|
Fusível de alimentação de entrada (a 100 V) |
15 A |
|
Frequência de entrada |
47 – 63 Hz |
