Uwaga
-
Doosan Robotics nie ponosi odpowiedzialności za jakiekolwiek uszkodzenia powstałe podczas użytkowania sprzętu dźwigowego.
-
Jeśli robot jest transportowany przez opakowanie z materiałami opakowaniowymi, należy go przechowywać w suchym miejscu. Jeśli robot jest przechowywany w miejscu o wysokiej wilgotności, może dojść do kondensacji, co spowoduje jego powstawanie
-
Podczas przenoszenia robota należy dokładnie wziąć pod uwagę ciężar i mieć odpowiednią liczbę osób trzymających ogniwo i podstawę robota.
-
Podczas zmiany położenia kontrolera należy przytrzymać uchwyt z boku skrzynki.
-
Podczas transportu robota lub kontrolera należy zachować prawidłową postawę. Niezastosowanie się do tego zalecenia może spowodować obrażenia pleców lub inne obrażenia fizyczne.
-
Podczas transportu robota za pomocą sprzętu do podnoszenia należy przestrzegać wszystkich odpowiednich przepisów krajowych i regionalnych.
-
Doosan Robotics nie ponosi odpowiedzialności za jakiekolwiek szkody lub straty, które występują podczas transportu, dlatego należy bezpiecznie transportować robota zgodnie z instrukcją obsługi.
Skrócona instrukcja obsługi
Dziękujemy za wybranie produktu Doosan Robotics.
Niniejszy podręcznik zawiera minimalną ilość informacji wymaganych dla trzech metod obsługi w celu bezpiecznego przeniesienia i instalacji robota serii P. Podczas pracy z robotem należy postępować zgodnie z instrukcjami zawartymi w tym podręczniku.
-
Jeśli robot musi zostać przeniesiony, należy użyć materiałów opakowaniowych dostarczonych wraz z dostawą początkową. W tym celu należy przechowywać materiały opakowaniowe i wypełnienia w suchym, chłodnym miejscu.
-
Roboty przemysłowe muszą być instalowane z należytym uwzględnieniem standardów kontroli określonych w Regulaminie i inspekcji Bezpieczeństwa w Ogłoszeniu normy Bezpieczeństwa i Higieny pracy (jeśli robot podlega kontroli).
-
Robot może być transportowany za pomocą dźwigu, podnośnika lub podnośnika ręcznego, a podczas korzystania z dźwigu do podnoszenia robota, należy przestrzegać przepisów dotyczących obszaru lub kraju jurysdykcji.
-
Użyj pozycji opakowania do instalacji i przenoszenia robota.
-
Upewnij się, że wszystkie standardowe i dodatkowe (opcjonalne) komponenty są dołączone, a w razie problemów skontaktuj się z przedstawicielem handlowym.
-
Materiały opakowaniowe i śruby zostały zaprojektowane specjalnie do przenoszenia robota. Nie używaj ich do innych celów niż przeniesienie robota.
-
Podczas przenoszenia robota nie należy wywierać siły na zewnątrz robota. Nieprzestrzeganie tych instrukcji może spowodować obrażenia ciała.
-
Po zamontowaniu usunąć materiały opakowaniowe i śruby. Należy przechowywać materiały opakowaniowe i śruby na wypadek konieczności przeniesienia robota.
-
Przed przeniesieniem upewnić się, że śruby i materiały opakowaniowe są bezpieczne.
-
Gdy używany jest dźwig (wciągnik)
-
Użyj odpornego na wirowanie kabla zdolnego do przenoszenia ciężaru robota.
-
Należy stosować dwa rodzaje lin stalowych, a długość każdej liny musi wynosić odpowiednio 1500 mm i 2,500 mm.
|
Elementy |
Minimalna pojemność |
|---|---|
|
Dźwig |
1,000 kg. |
|
Lina stalowa (EA) |
500 kg. |
1.1 podczas mocowania liny do ramy robota,
-

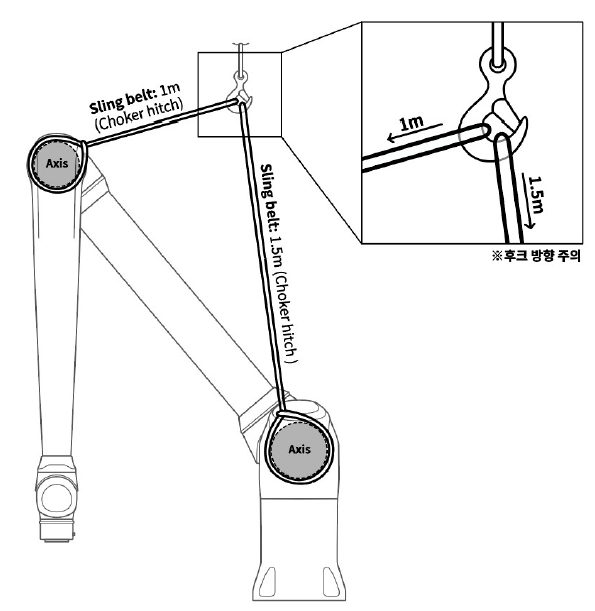

Należy użyć dołączonej liny po prawidłowym zamontowaniu pomiędzy osiami 2 i 3, w zależności od jej długości. (Patrz rysunek poniżej)
-
Przed wykręceniem śrub mocujących robota należy odpowiednio naprężyć zainstalowane liny, aby zapobiec przewróceniu się robota natychmiast po wykręceniu śrub mocujących.
|
Długość liny stalowej |
Lokalizacja urządzenia |
|---|---|
|
1,500 mm |
Między osiami 2 |
|
1,000 mm |
Oś 3 |
Ostrzeżenie
-
Dla bezpieczeństwa użytkownika należy używać obu rodzajów lin stalowych, a nieprzestrzeganie instrukcji może spowodować nieoczekiwane wypadki związane z bezpieczeństwem.
-
Jeśli używasz liny innej niż dołączona lina, pamiętaj, aby przestrzegać podanych długości.
-
Gdy robot jest podnoszony, może przechylać się w zależności od czynników środowiskowych, takich jak stan instalacji liny stalowej, pozycja robota i opcjonalny stan osprzętu, dlatego należy zachować ostrożność.
-
Podczas podnoszenia nie wolno wchodzić pod korpus robota.
Uwaga

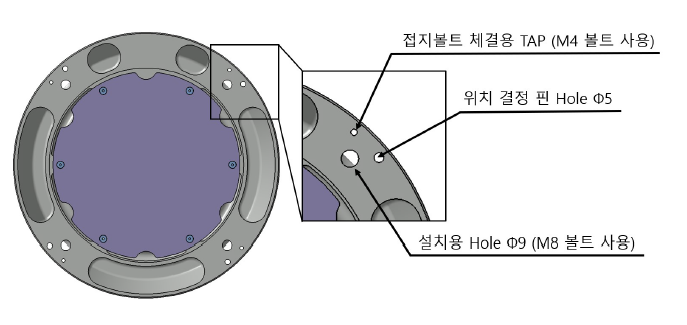

W przypadku serii P, 4 gwintowniki M8 są nakładane na podstawę, aby ułatwić obsługę, dzięki czemu praca może być łatwo wykonana, więc należy ich używać podczas pracy.
