Włączyć kontroler
OBOWIĄZKOWE ŁATWE 1 MIN
-
Naciśnij przełącznik zasilania znajdujący się w dolnej części kontrolera. Zasilanie systemów, takich jak robot, kontroler i manipulator nauczania, jest włączone.
Uwaga

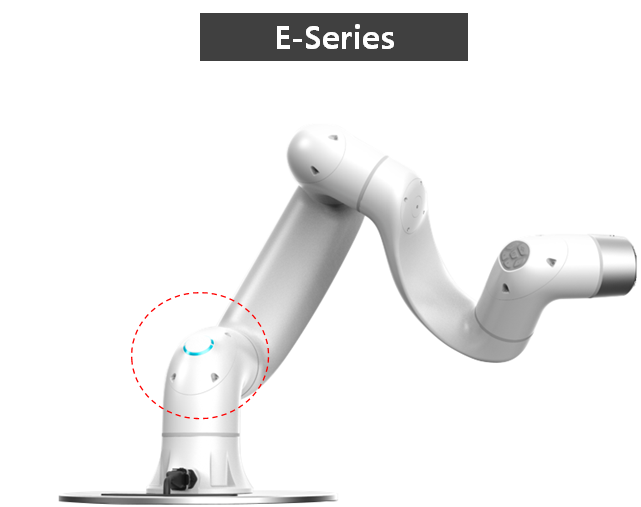

Rozmieszczenie diod LED serii E jest następujące.
Rozłączyć pozycję opakowania
OBOWIĄZKOWE ŁATWE 3 min
Robot znajduje się w pozycji opakowania, aby umożliwić łatwy transport lub pakowanie. Aby korzystać z robota, konieczne jest rozłączenie pozycji opakowania. Ponieważ robot utrzymuje pozycję, która przekracza limit kąta połączenia, gdy znajduje się w pozycji opakowania, nie można ustawić statusu Servo On z powodu naruszenia limitu bezpieczeństwa. Dioda LED robota świeci na czerwono w tym stanie.
Uwaga
Jeśli istnieje przypadek, w którym musisz zapakować robota z powodu przeniesienia, ustaw pozycję opakowania za pomocą ruchu z pozycją opakowania w trybie pakowania.
|
Elementy |
Opis |
|
|---|---|---|
|
1 |
Nazwa modelu |
Zostanie wyświetlona nazwa podłączonego modelu robota. |
|
2 |
Pakuj/rozpakuj |
Można wybrać opcję Pakuj lub rozpakuj. |
|
3 |
Limit pozycji/połączenia opakowania |
Pojawią się wartości graniczne pozycji i stawów. |
|
4 |
Współczynnik prędkości |
Prędkość trybu pakowania lub rozpakowywania można regulować za pomocą suwaka lub wejścia. |
Proces konfiguracji pozycji opakowania jest następujący:
-
Dotknij menu Odzyskiwanie w okienku nagłówka.
-
Wybierz kartę Tryb pakowania.
-
Dotknij przycisku Servo On, aby uruchomić odzyskiwanie, aby włączyć tryb pakowania.
-
Robot automatycznie przesuwa się do ustawionej pozycji opakowania.
-
Przycisk Pack (Pakowanie) umożliwia ustawienie robota w pozycji Pack, a przycisk Unpack (Rozpakuj) umożliwia ustawienie robota w domyślnej pozycji wyjściowej.
-
Serwomechanizm wyłączony
OBOWIĄZKOWE ŁATWE 1 MIN
Status serwomechanizmu WŁĄCZENIA to stan, w którym robot jest gotowy do zasilania złączy robota w celu zmodyfikowania pozycji robota.
Nacisnąć przycisk Servo Off (Wył. Serwomechanizmu), aby odciąć zasilanie złączy robota i zatrzymać robota. Aby uzyskać więcej informacji, patrz Przegląd serwomechanizmu na.
