Metody i warunki pomiaru

  • Odległość zatrzymania to kąt przejechany od momentu wygenerowania sygnału zatrzymania do momentu zatrzymania przez manipulator.

  • Czas zatrzymania to czas od momentu wygenerowania sygnału zatrzymania do momentu zatrzymania wszystkich operacji manipulatora.

  • Dane dotyczące odległości zatrzymania i czasu zatrzymania są dostarczane dla połączeń 2, łączników 3 i łączników o dużych odległościach.

  • Ruch nakładającej się osi może spowodować dłuższą odległość zatrzymania.

  • Dane dotyczące odległości zatrzymania i czasu zatrzymania są określone zgodnie z deklaracją i certyfikacją KS B ISO 10218-1:2011.


Kategoria zatrzymania

Kategoria zatrzymania

Opis

1

Zatrzymaj kategorię zero

Odległość zatrzymania i czas zatrzymania połączenia (podstawa), złącza 2 (ramię) i złącza 3 (kolanko) są mierzone przy maksymalnej prędkości, poziomie rozciągania i obciążeniu. Osie przegubu 2 i złącza 3 są równoległe do siebie, więc uderzenie spowodowane wymuszonym zatrzymaniem jednej części może spowodować poślizg po drugiej stronie. Mierzy się również odchylenie kątowe.

2

Zatrzymaj kategorię pierwszą

Odległość zatrzymania i czas zatrzymania połączenia (podstawa) i złącza 2 (ramię) są mierzone odpowiednio na poziomie 33%, 66% i 100% prędkości maksymalnej, poziomu rozciągania i obciążenia. Odległość zatrzymania i czas zatrzymania połączenia 3 (kolanka) mierzy się przy 33%, 66% i 100% maksymalnej prędkości i obciążenia. Poziom rozciągnięcia podczas pomiaru połączenia 3 jest zablokowany na maksimum ze względu na długość dolnego ramienia i całkowicie płaski nadgarstek.

Pozycje i warunki pomiaru

Pomiar połączenia wykonuje się z osią obrotu prostopadłą do podłoża i podczas ruchu poziomego.

Pomiary połączenia 2 i połączenia 3 są wykonywane z osią obrotu równoległą do podłoża i gdy robot zostanie zatrzymany w ruchu pionowym w dół do podłoża.

Uwaga

Pomiary są wynikiem najgorszego przypadku. Pomiar może się różnić w zależności od okoliczności

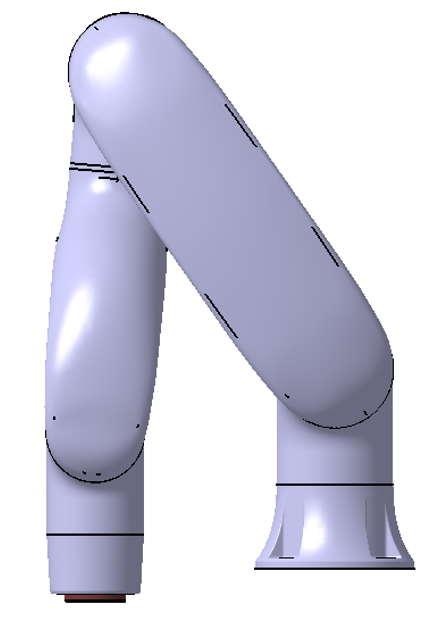

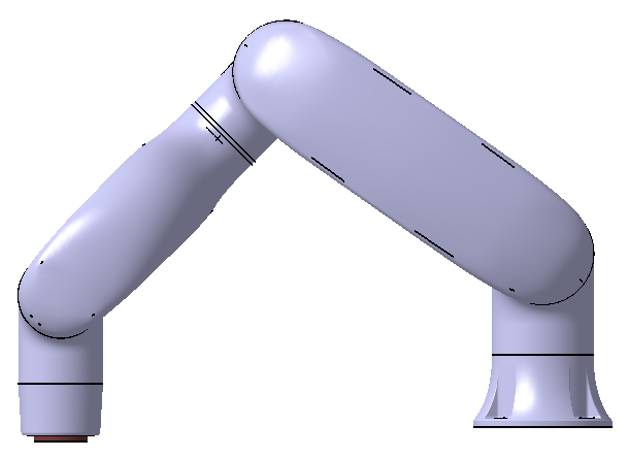

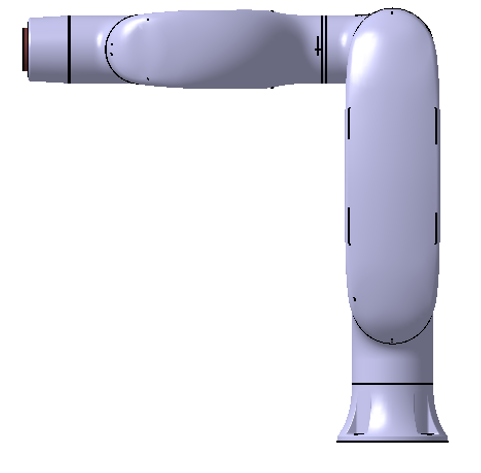

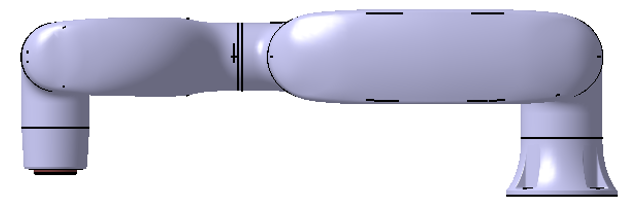

Pozycja dla 33%, 66% i 100% rozszerzenia

Łącznik 1

Złącze 2

Złącze 3

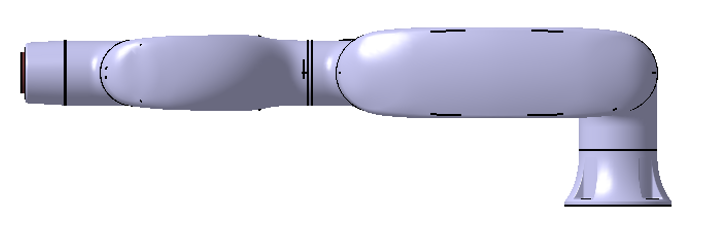

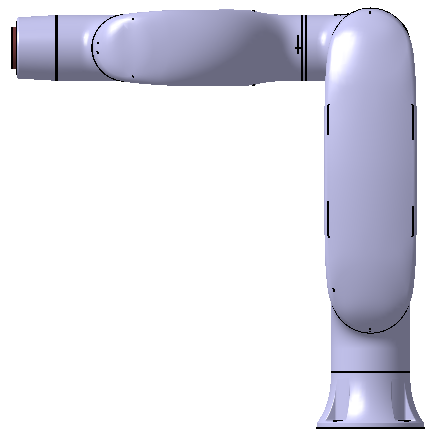

100% wydłużenia

Zatrzymaj kategorię zero




33% wydłużenia

Stop kategorii pierwszej



-

66% wydłużenia

Stop kategorii pierwszej



-

100% wydłużenia

Stop kategorii pierwszej

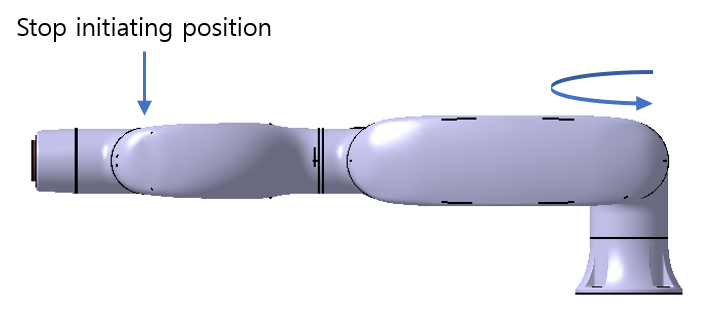

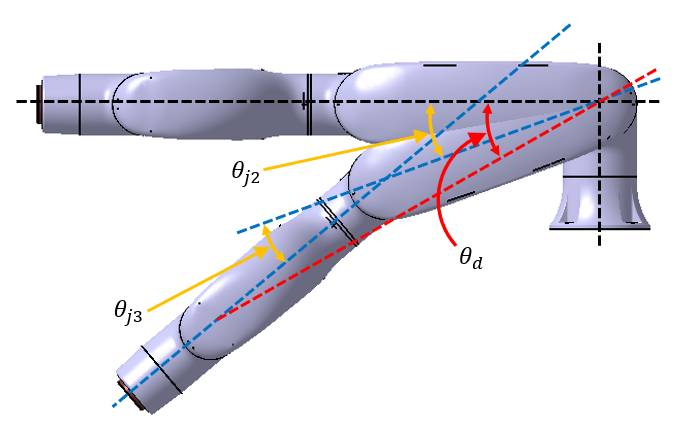

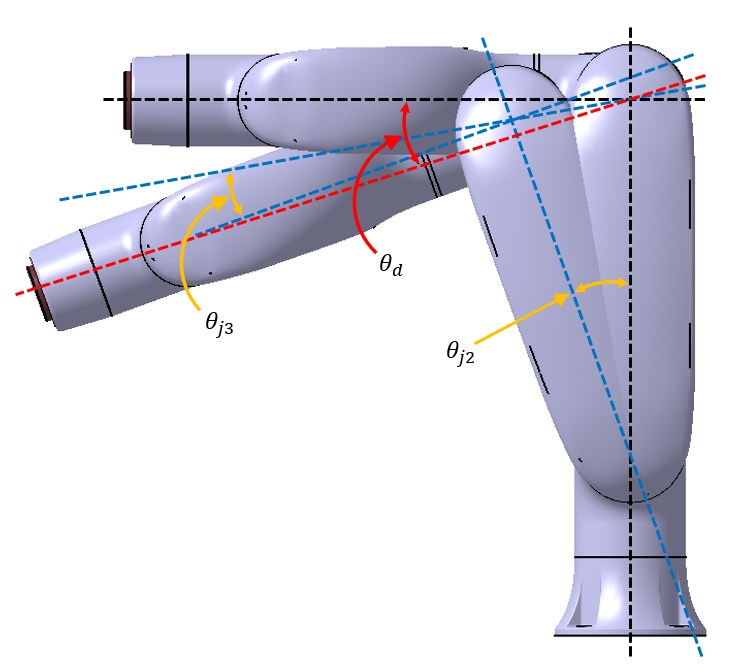

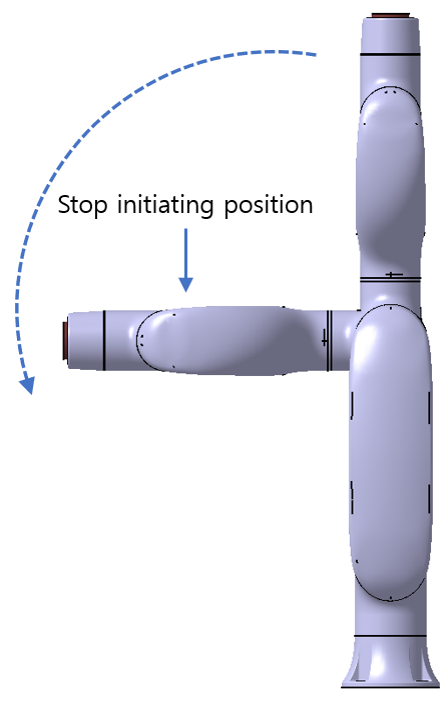

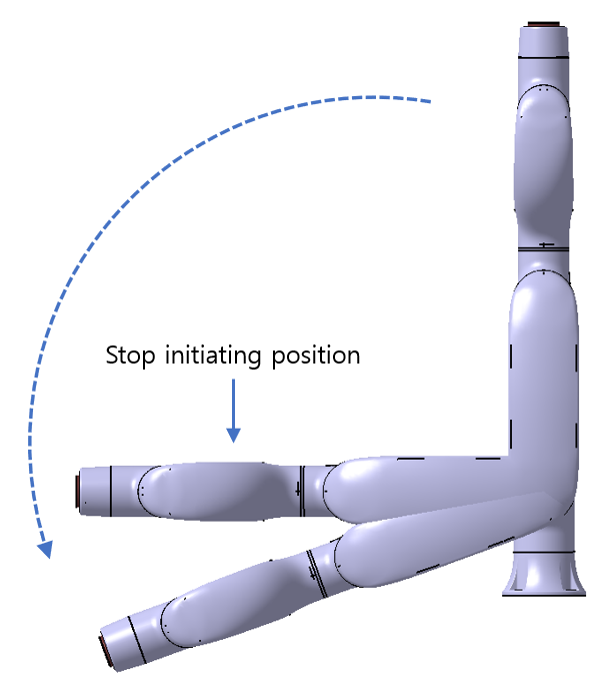

Pozycja po rozpoczęciu zatrzymania i zmierzony kąt (θd)


Pozować po rozpoczęciu zatrzymania

Zmierzony kąt

Złącze 1



Brak poślizgu,


Złącze 2



Złącze 3
