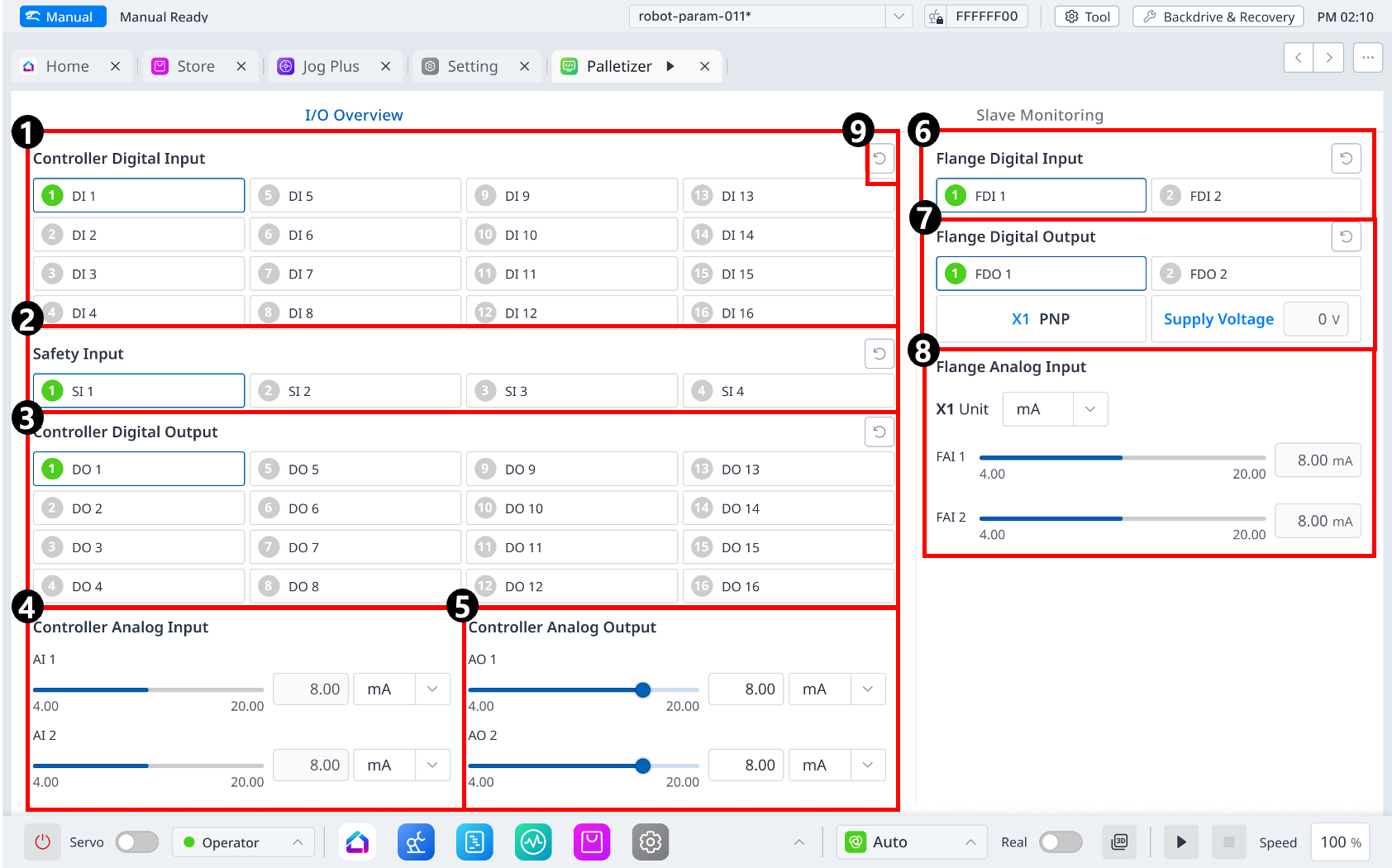

Układ ekranu modułu Status





Elementy menu


Pozycja

Opis

1

Wejście cyfrowe sterownika

W tej sekcji ustawiane jest wejście cyfrowe sterownika.

2

Wejście bezpieczeństwa

W tej sekcji ustawia się wejście bezpieczeństwa

3

Wyjście cyfrowe sterownika

W tej sekcji ustawiane jest wyjście cyfrowe sterownika.

4

Wejście analogowe sterownika

W tej sekcji ustawiane jest wejście analogowe sterownika.

5

Analogowe wyjście sterownika

W tej sekcji ustawiane jest wyjście analogowe sterownika.

6

Wejście cyfrowe kołnierza

W tej sekcji ustawiane jest wejście cyfrowe kołnierza.

7

Wyjście cyfrowe kołnierza

W tej sekcji ustawiane jest wyjście cyfrowe kołnierza.

8

Wejście analogowe kołnierza

W tej sekcji wyświetla się status wejścia analogowego kołnierza.

9

Odśwież

Ten przycisk umożliwia zmianę ustawień na domyślne.
