Bijlage. Handleiding voor het hanteren van de H-serie

Voorzichtig

Doosan Robotics aanvaardt geen verantwoordelijkheid voor schade die optreedt tijdens het gebruik van hijs- en hefapparatuur.
Als de robot wordt vervoerd door deze te verpakken met verpakkingsmateriaal, dient u de robot op een droge plaats te bewaren. Als de robot wordt opgeslagen op een locatie met een hoge luchtvochtigheid, kan er condensatie optreden, wat kan leiden tot robot
Houd bij het verplaatsen van de robot zorgvuldig rekening met het gewicht en zorg dat er voldoende mensen zijn die de schakel en basis van de robot vasthouden.
Houd bij het verplaatsen van de controller de hendel aan de zijkant van de doos vast.
Zorg er bij het vervoeren van de robot of controller voor dat u de juiste houding aanhoudt. Als u dit niet doet, kan dit rugletsel of ander lichamelijk letsel tot gevolg hebben.
Bij het transporteren van de robot met behulp van hijs- en hefapparatuur dient u zich te houden aan alle relevante nationale en regionale voorschriften.
Doosan Robotics is niet verantwoordelijk voor eventuele schade of verliezen tijdens het transport, dus zorg ervoor dat u de robot veilig transporteert volgens de gebruiksaanwijzing.

Verkorte handleiding

Bedankt voor uw keuze voor dit Doosan Robotics product.

Deze handleiding bevat de minimale hoeveelheid informatie die vereist is voor drie methoden voor het veilig verplaatsen en installeren van de H-serie robot. Volg de instructies in deze handleiding bij het hanteren van de robot.

Als de robot moet worden verplaatst, gebruik dan de verpakkingsmaterialen die bij de eerste levering zijn geleverd. Bewaar het verpakkingsmateriaal en de vullingen daarom op een droge, koele plaats.
Bij de installatie van industriële robots moet zorgvuldig rekening worden gehouden met de inspectienormen die zijn vastgelegd in de voorschriften en veiligheidsinspectie van de kennisgeving van de norm voor veiligheid en gezondheid op het werk (als de robot wordt geïnspecteerd).
De robot kan worden getransporteerd met behulp van een kraan, lift of handlift, en wanneer u een kraan gebruikt om de robot te hijsen, moet u zich houden aan de voorschriften van het gebied of het land van jurisdictie.
Gebruik de verpakkingshouding voor het installeren en verplaatsen van de robot.
Controleer of alle standaard en extra (optionele) onderdelen zijn meegeleverd en neem contact op met de verkoopvertegenwoordiger als er problemen zijn.
De verpakkingsmaterialen en bouten zijn speciaal ontworpen voor het verplaatsen van de robot. Gebruik deze uitsluitend voor het verplaatsen van de robot.
Oefen bij het verplaatsen van de robot geen kracht uit op de buitenkant van de robot. Het niet opvolgen van deze instructies kan letsel tot gevolg hebben.
Verwijder het verpakkingsmateriaal en de bouten na de installatie. Bewaar het verpakkingsmateriaal en de bouten voor het geval de robot moet worden verplaatst.
Zorg ervoor dat de bouten en het verpakkingsmateriaal goed vastzitten voordat u ze verplaatst.

1. Wanneer een kraan (takel) wordt gebruikt

Gebruik een draaibestendige kabel die het gewicht van de robot kan dragen.

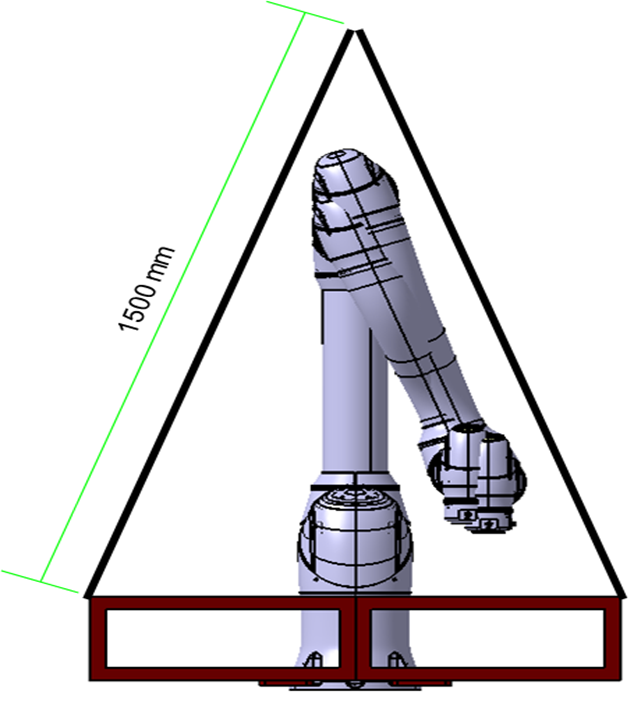

De staalkabel moet ten minste 1500 mm lang zijn.

Items	Minimale capaciteit
Crane	1.000 kg
Draadkabel (EA)	1.000 kg

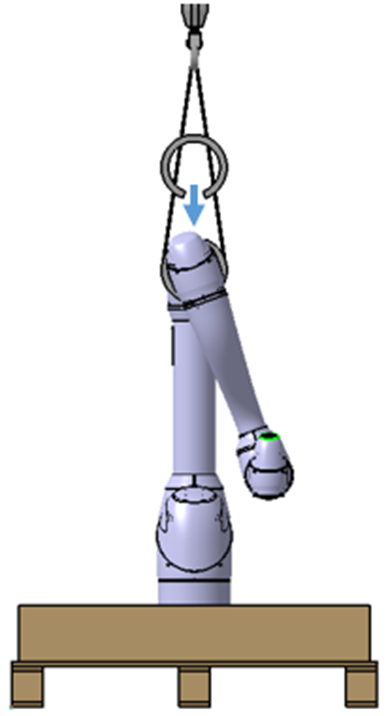

1,1 bij het vastzetten van een touw aan een robotframe,

bevestig de meegeleverde rubberen mal tussen as 3 en 4 vóór de werkzaamheden. (Zie onderstaande afbeelding) (zie onderstaande afbeelding)

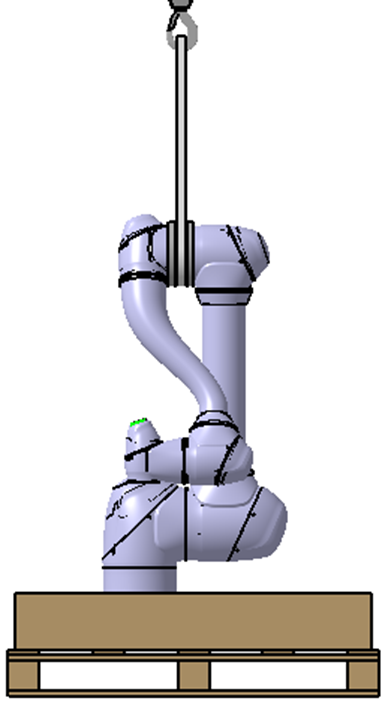

1,2 als het touw aan het onderste verpakkingsmateriaal is bevestigd

Waarschuwing

Wanneer de robot wordt opgetild, kan deze kantelen, afhankelijk van de positie en optionele hulpstukken
Loop niet onder de robotbehuizing tijdens het tillen.

Bij gebruik van vorkheftrucks

Als de robot in verpakte staat moet worden verplaatst, tilt u hem met een vorkheftruck van de onderkant van de verpakking.
Verplaats de robot tijdens de installatie met behulp van de onderste verpakkingsmaterialen en let daarbij op schade aan de robot.

Wanneer hijs- en hefapparatuur niet beschikbaar is

Als u de robot moet verplaatsen omdat er geen hijsapparatuur beschikbaar is, verplaats de robot dan volgens de regionale en nationale normen voor transportwerkzaamheden.

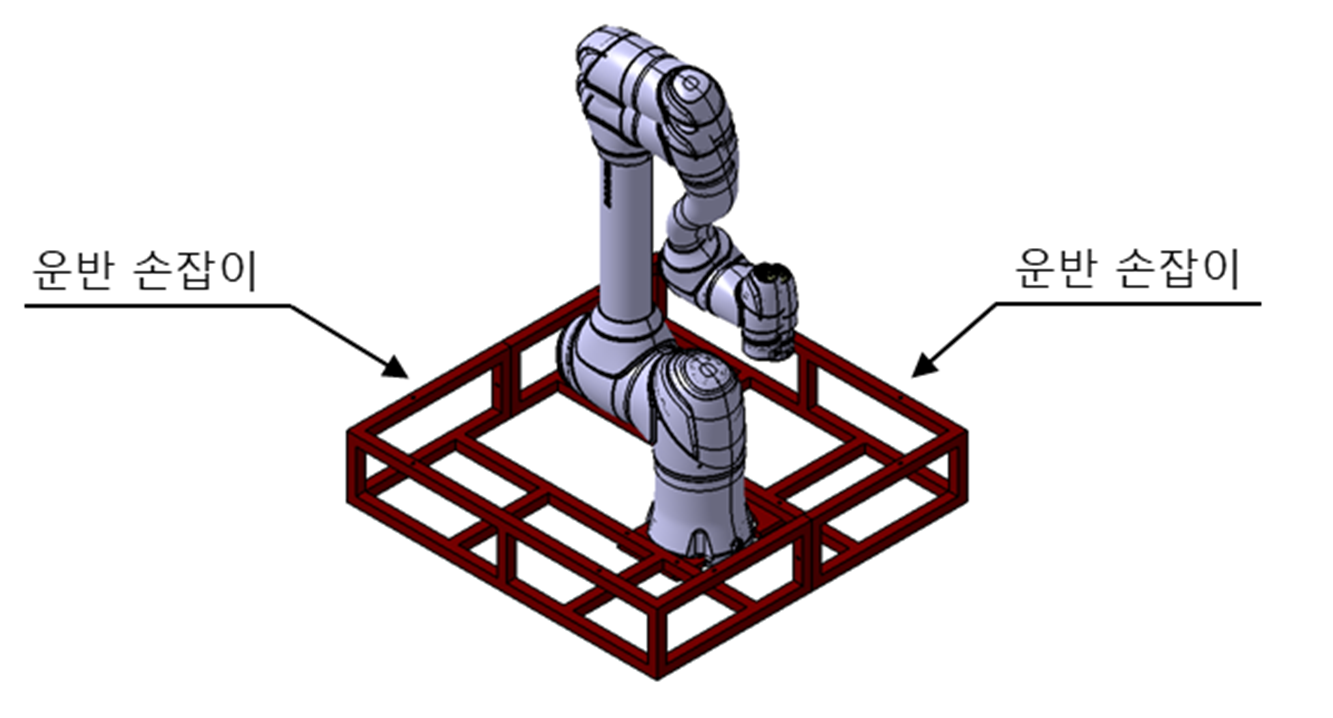

Het wordt aanbevolen de onderste verpakkingsmaterialen als handvatten te gebruiken zoals hieronder aangegeven.

Opmerking

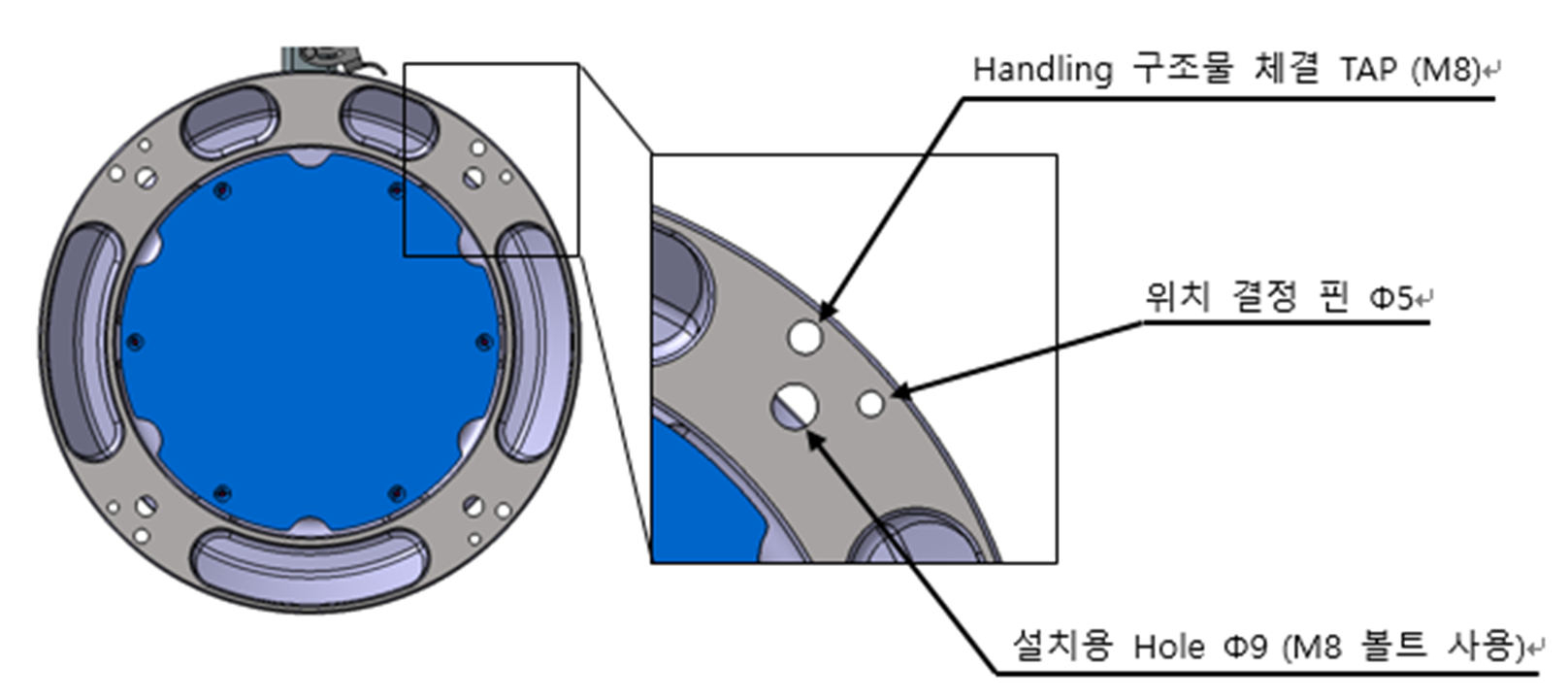

In het geval van de H-serie worden 4 M8-tappen aangebracht op de basis om het hanteren te vergemakkelijken, zodat het werk gemakkelijk kan worden uitgevoerd. Gebruik ze dus tijdens het werk.
