コクピットボタンを使用する(6ボタン)

番号

項目

説明

1

Hand-Guiding Button

ロボットのポーズをあらゆる方向に自由に変更できます。

2,3

User Setting Button

ロボットのポーズを、割り当てられたモードに該当する固定条件によって直接入力して変更できます。

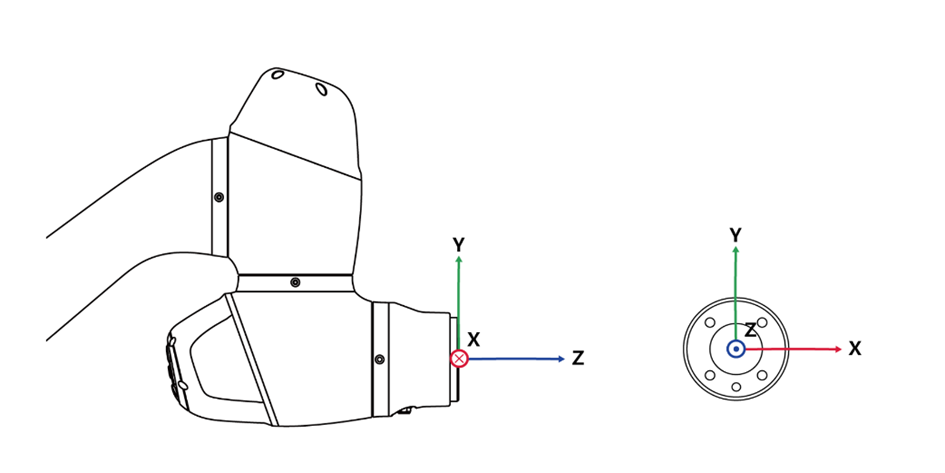

  • 軸の固定:ツール座標系のZ軸に沿ってポーズを変更

  • 面の固定:ツール座標系のX-Y面に沿ってポーズを変更

  • 点の固定:ツール座標系の基準点を基準として角度のみ変更

  • 角度の固定:現在のTCP角度を固定して位置のみ変更

設定方法についての詳細は、“コクピットを設定する”を参照してください。

4

Save Pose Button

現在のロボットのポーズを保存します。詳細は“コクピットボタンを利用したスキル命令語の作業点を設定する”を参照してください。

5

One Line Up

画面に表示されているFocusを一行上に移動

6

One Line Down

画面に表示されているFocusを一行下に移動

メモ – コクピットの設定変換

  • ハンドガイディングボタンと
    ,
    拘束モーションボタンの設定変換時、0.2秒の時間が必要です。
  • スキル設定画面でポーズ保存ボタンを使用すると、フォーカスが次のポーズに自動的に移動します。
  • 元に戻すボタンは、マルチポーズを管理するスキルの設定画面でのみ使用できます。

注意

  • A seriesモデルのうち、FTSがないA0509、A0912の場合、拘束モーションを使用できません。
  • A seriesモデルのうち、FTSがあるA0509S、A0912Sの場合、拘束モーションを使用できます。
  • 拘束モーションの場合、ロボットの端に装着されたFTSを利用して動作するため、必ずツール付着後にツールをつかんで動かす必要があります。(ロボットの本体をつかんで動かす場合、ロボットが反応しないこともあります。)
  • ロボットのシリーズ別機能制限に関する詳細は“ロボットのシリーズ別機能制限”を確認してください
