アナログI/O端子ブロック (TBAIO)

コントローラには、電圧モードまたは電流モードに設定できる2つのアナログI/O端子があります。アナログI/Oで動作する外部デバイスを介して電圧/電流を出力したり、アナログ電圧/電流を出力するセンサから信号を受信したりできます。

最大の入力精度を確保するには、次の点に注意してください。

シールドまたはツイストペアケーブルを使用します。
ケーブルシールドをコントローラ内部のアース端子に接続します。
電流信号は比較的干渉の影響を受けにくいため、アナログI/O端子には電流モードで動作するデバイスを使用してください。電流/電圧入力モードはソフトウェアで設定できます。

アナログI/O端子の電気仕様は次のとおりです。

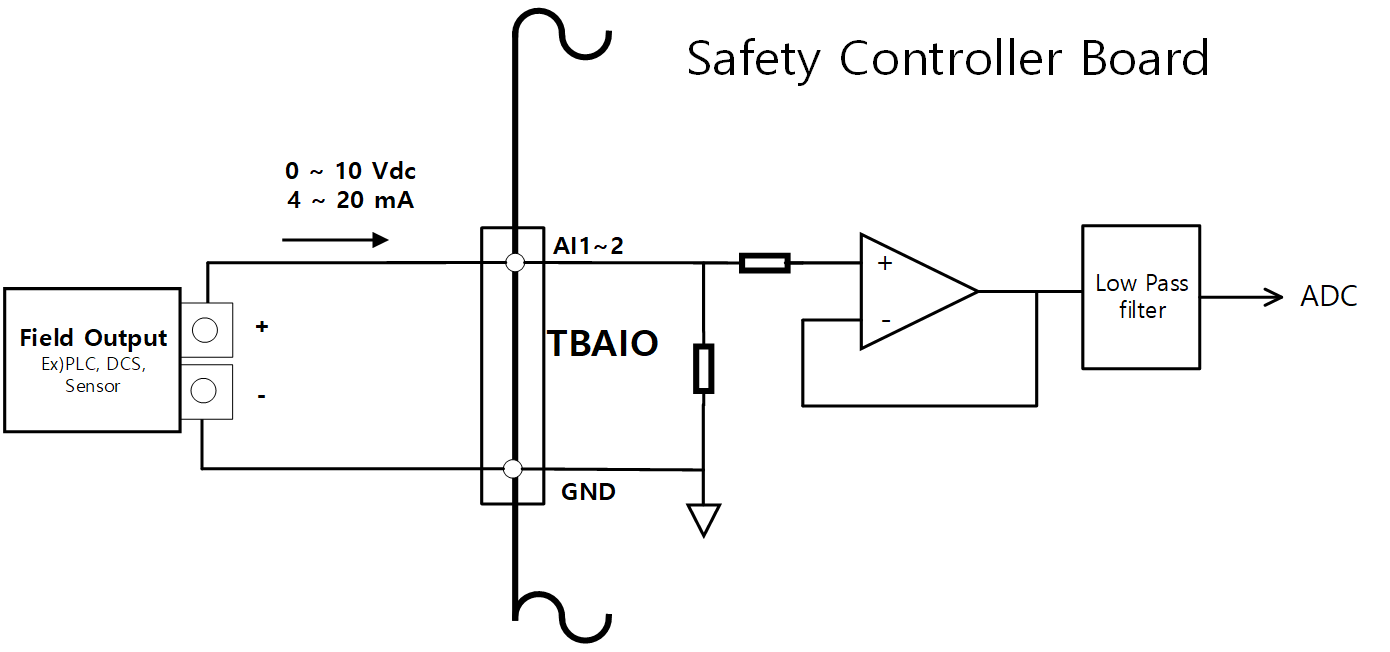

電圧/電流入力

TBAIO端子ブロックのALx端子とGND端子の間で、外部デバイスから電圧または電流信号を受信します。デバイスの出力が電圧信号の場合、0~10Vdcの信号を受信します。デバイスの出力が電流信号の場合、4~20mAの信号を受信します。

電圧/電流出力

TBAIO端子ブロックのAOx端子とGND端子の間で、外部デバイスに電圧または電流信号を供給します。デバイスの入力が電圧信号の場合、0~10Vdcの信号を供給します。デバイスの入力が電流信号の場合、4~20mAの信号を供給します。
