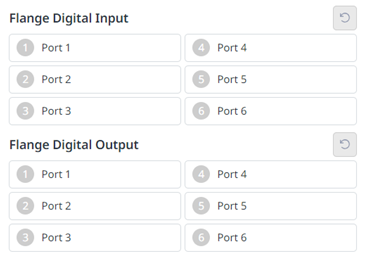

フランジデジタル入力
-
フランジに接続されているデバイスのポート番号を確認します。
-
対応する番号のデジタル入力ステータスに応じて、以下が表示されます。デジタル信号が高信号の場合、アイコンは薄緑色で表示されます。デジタル信号が低信号の場合、アイコンはグレーで表示されます。
-
デジタル入力が安全入力に設定されていてもデジタル信号が高の場合はアイコンが青色で表示され、低の場合は灰色で表示されます。
フランジデジタル出力
-
フランジに接続されているデバイスのポート番号を確認します。
-
ポート番号に対応するオン/オフアイコンを押して、デジタル出力を有効または無効にします。 オン アイコンを押すと、アイコンがライトグリーンに変わり、対応するポートが有効になります。Off アイコンを押すと、アイコンが薄緑色に変わり、対応するポートが無効になります。
