FlangeのデジタルOutput仕様

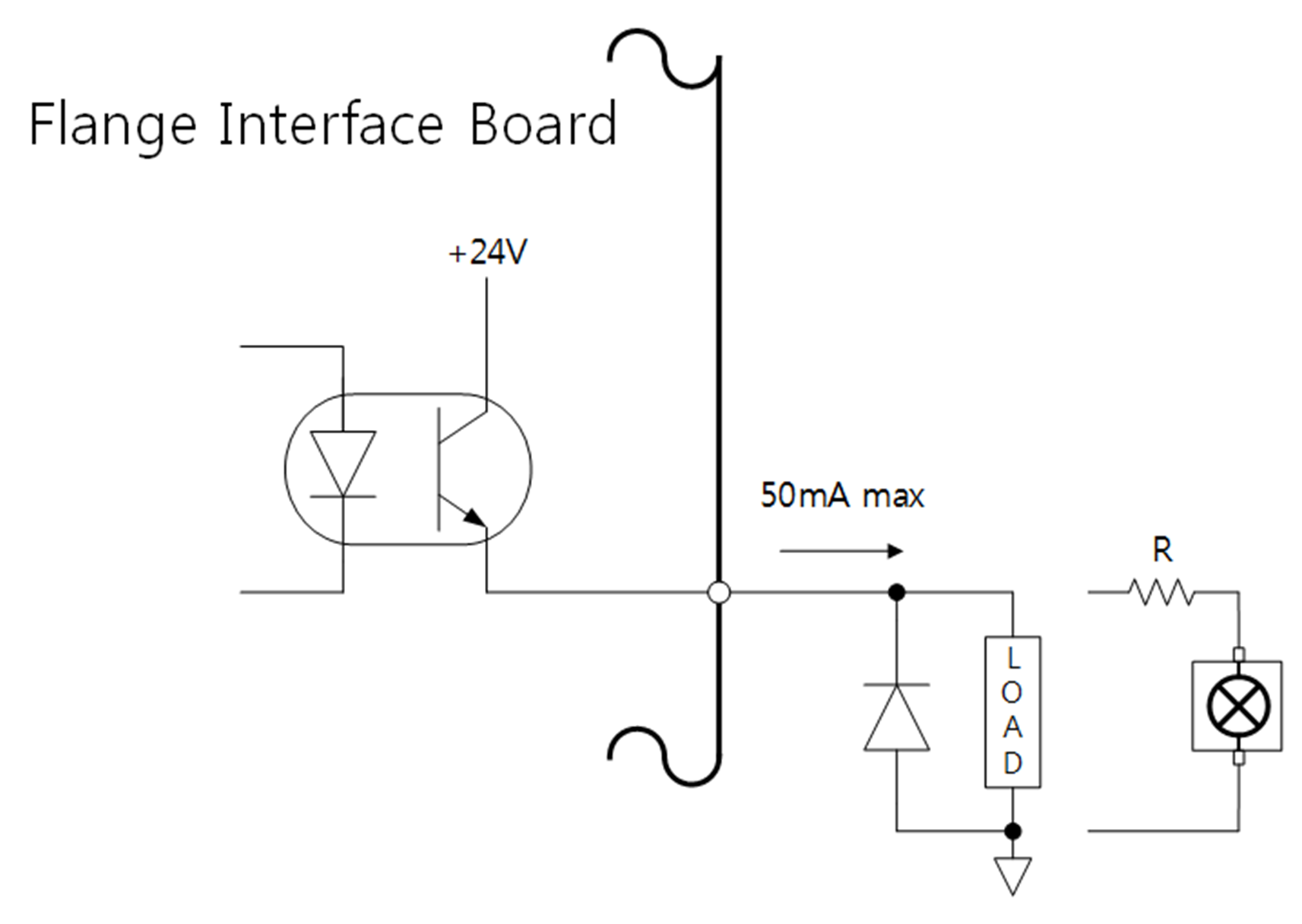

FlangeのデジタルOutputはPNP仕様であり、Photo coupler出力がoutputで構成されています。

デジタルOutputが活性化すると、該当Outputチャンネルの状態は+24Vになります。デジタルoutputが非活性化すると、該当Outputチャンネルの状態はopen(floating)になります。

デジタルoutputの電気的仕様は以下のとおりです。
