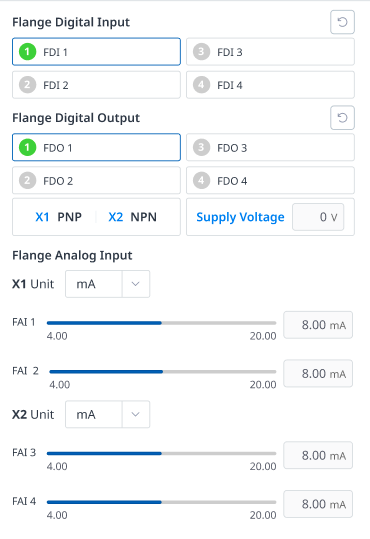

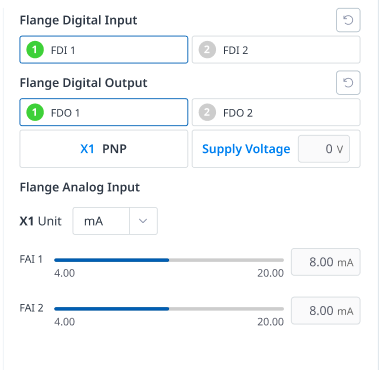

Ingresso digitale flangia
-
Controllare il numero di porta del dispositivo collegato alla flangia.
-
A seconda dello stato dell'ingresso digitale del numero corrispondente, viene visualizzato quanto segue.Se il segnale digitale è alto, l'icona viene visualizzata in verde chiaro.Se il segnale digitale è basso, l'icona viene visualizzata in grigio.
-
Se il segnale digitale è alto anche quando l'ingresso digitale è impostato come input di sicurezza, l'icona viene visualizzata in blu e, se è basso, viene visualizzata in grigio.
Uscita digitale flangia
-
Controllare il numero di porta del dispositivo collegato alla flangia.
-
Premere l'icona On/Off corrispondente al numero di porta per attivare o disattivare l'uscita digitale. Quando si preme l'icona di accensione, l'icona diventa verde chiaro e la porta corrispondente è abilitata.Quando si preme l'icona Off, l'icona diventa verde chiaro e la porta corrispondente viene disattivata.
Ingresso analogico flangia
-
Premere l'elenco a discesa sull'ingresso analogico flangia del controller per selezionare l'elemento da controllare.
-
Controllare le informazioni sull'ingresso analogico flangia dell'elemento selezionato visualizzato sullo schermo.
Il valore dell'ingresso analogico flangia non può impostare il valore di ingresso nella finestra di stato.
