Vigyázat
-
A Doosan Robotics nem vállal felelősséget az emelőberendezés használata során bekövetkező károkért.
-
Ha a robotot csomagolóanyagokkal csomagolják, tárolja a robotot száraz helyen. Ha a robotot magas páratartalmú helyen tárolják, kondenzáció léphet fel, ami robotot eredményez
-
A robot áthelyezésekor gondosan mérlegelje a súlyt, és megfelelő számú ember tartsa a robot rudazatát és alapját.
-
A vezérlő áthelyezésekor tartsa a fogantyút a doboz oldalán.
-
A robot vagy a vezérlő szállításakor ügyeljen a megfelelő testtartásra. Ennek elmulasztása hátsérülést vagy egyéb fizikai sérülést okozhat.
-
Ha a robotot emelőberendezéssel szállítja, ügyeljen arra, hogy betartsa az összes vonatkozó nemzeti és regionális előírást.
-
A Doosan Robotics nem vállal felelősséget a szállítás során bekövetkező károkért vagy veszteségekért, ezért ügyeljen arra, hogy a robotot biztonságosan szállítsa a felhasználói kézikönyv szerint.
Gyors útmutató
Köszönjük, hogy ezt a Doosan Robotics terméket választotta.
Ez az útmutató a H-sorozatú robot biztonságos áthelyezéséhez és telepítéséhez szükséges három kezelési módszerhez szükséges minimális mennyiségű információt tartalmazza. A robot kezelése során kövesse az útmutatóban található utasításokat.
-
Ha a robotot át kell helyezni, ügyeljen arra, hogy az eredeti szállításhoz mellékelt csomagolóanyagokat használja. Ehhez tárolja a csomagolóanyagokat és a töltelékeket száraz, hűvös helyen.
-
Az ipari robotokat a munkahelyi biztonsági és egészségvédelmi szabvány bejelentésében meghatározott ellenőrzési szabványok és biztonsági ellenőrzés (ha a robot ellenőrzés alatt áll) gondos figyelembevételével kell felszerelni.
-
A robot daruval, emelővel vagy kézi emelővel szállítható, és ha daruval emeli fel a robotot, ügyeljen arra, hogy megfeleljen a joghatóság területén vagy országában érvényes előírásoknak.
-
Használja a csomagoló testhelyzetet a robot telepítéséhez és áthelyezéséhez.
-
Győződjön meg arról, hogy az összes standard és kiegészítő (opcionális) alkatrész szerepel-e, és ha bármilyen probléma merül fel, forduljon az értékesítési ügynökhöz.
-
A csomagolóanyagokat és csavarokat kifejezetten a robot áthelyezésére tervezték. Ne használja őket más célra, mint a robot áthelyezése.
-
A robot áthelyezésekor ne erőltesse a robot külsejét. Az utasítások be nem tartása sérüléseket okozhat.
-
A beszerelés után távolítsa el a csomagolóanyagokat és a csavarokat. Ügyeljen arra, hogy a robot áthelyezése esetén tárolja a csomagolóanyagokat és csavarokat.
-
Az áthelyezés előtt győződjön meg róla, hogy a csavarok és a csomagolóanyagok biztonságban vannak.
-
1. Daru (emelő) használata esetén
-
Használjon egy spin-ellenálló kábelt, amely képes kezelni a robot súlyát.
-
A drótkötelnek legalább 1500 mm hosszúnak kell lennie.
|
Elemek |
Minimális kapacitás |
|---|---|
|
Daru |
1 000 kg |
|
Drótkötél (EA) |
1 000 kg |
1,1 amikor egy kötelet egy robotkerethez rögzítenek,
-
a művelet előtt rögzítse a 3. és 4. tengely között található gumidugót. (Lásd az alábbi ábrát) (lásd az alábbi ábrát)

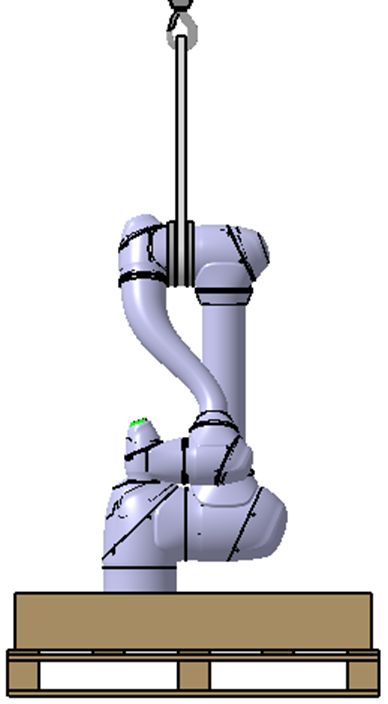

1,2 ha a kötél az alsó csomagolóanyagra van rögzítve
Figyelmeztetés
-
Ha a robotot felemelik, a pózától és az opcionális tartozékoktól függően dönthet
-
Emelés közben ne sétáljon a robottest alatt.
-
Felvonók használata esetén
-
Ha a robotot csomagolt állapotban kell áthelyezni, emelje fel a csomag aljáról egy targoncával.
-
Telepítés közben helyezze át a robotot az alacsonyabb csomagolóanyagok használatával, és ügyeljen arra, hogy elkerülje a robot károsodását.
-
Ha az emelőberendezés nem elérhető
-
Ha az emelőberendezések rendelkezésre állása miatt át kell helyeznie a robotot, helyezze át a robotot a regionális és nemzeti szállítási előírásoknak megfelelően.
-

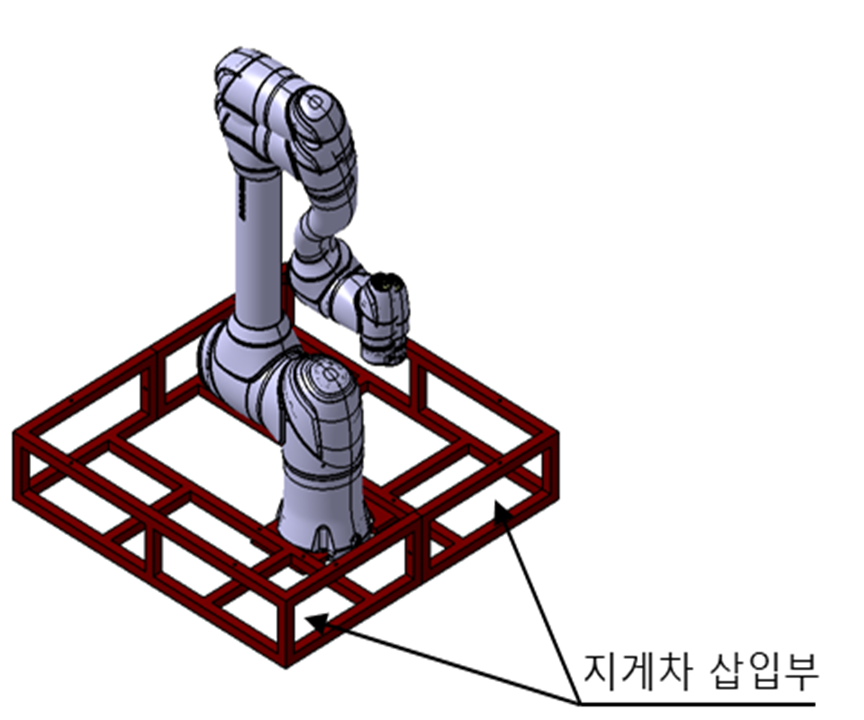

Az alsó csomagolóanyagokat az alábbiak szerint ajánlott fogantyúként használni.
Megjegyzés

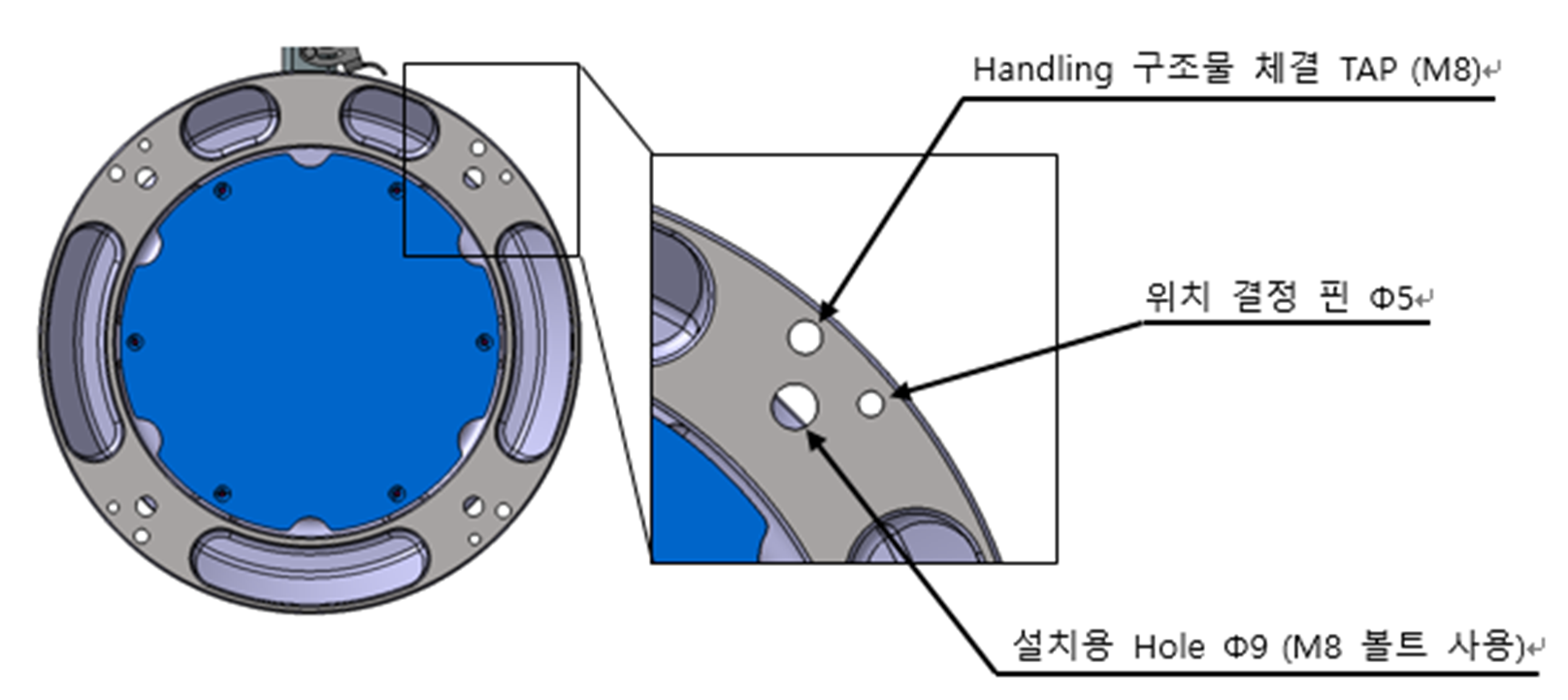

A H sorozat esetében 4 M8 csapot alkalmaznak az alapra, hogy megkönnyítsék a kezelést, hogy a munka könnyen elvégezhető legyen, ezért kérjük, használja őket munka közben.
