Tápellátás csatlakoztatása a vezérlőhöz

A vezérlő tápellátásához csatlakoztassa a vezérlő tápkábelét egy szabványos IEC hálózati aljzathoz.

A csatlakoztatáshoz használjon olyan kábelt, amely szabványos hálózati csatlakozóval rendelkezik, és megfelel a használat helye szerinti ország aljzatának.

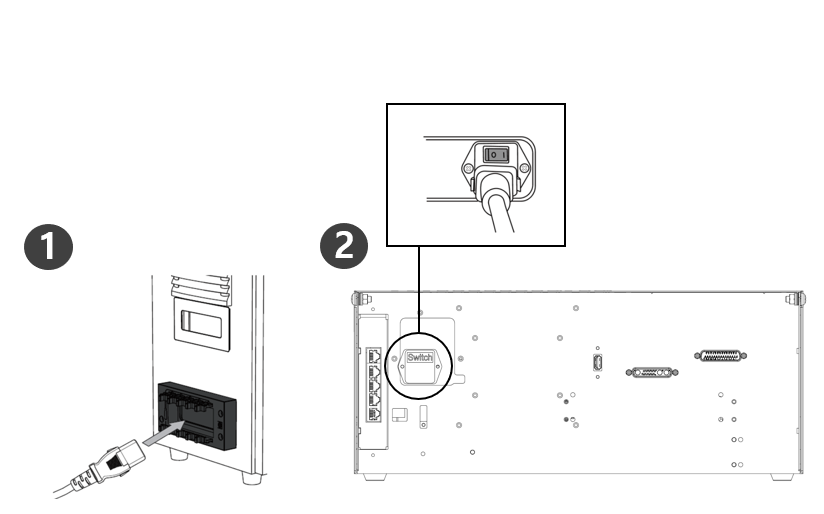

Nyomja be teljesen a csatlakozót a vezérlő megfelelő csatlakozójába, hogy megakadályozza a kábel meglazulását. Csatlakoztassa a vezérlő alatti szabványos IEC C14 csatlakozót a megfelelő IEC C13 kábelhez.

A tápkábel csatlakoztatása után győződjön meg róla, hogy megfelelően földelte a robotot (elektromos testcsatlakozás). Hozzon létre egy közös testelést a rendszer összes berendezéséhez, a vezérlőn belüli testelés szimbólumhoz tartozó, fel nem használt csavarokkal. A földelő vezetéknek meg kell felelnie a rendszer maximális névleges áramának.
Védje a vezérlő bemeneti teljesítményét megszakítóval.
Ne kísérelje meg a tápkábel módosítását vagy kiterjesztését. Ez tüzet vagy a vezérlő meghibásodását okozhatja.
Győződjön meg róla, hogy megfelelően csatlakoztassa az összes kábelt, mielőtt tápellátást biztosítna a vezérlőnek. Mindig a termékcsomagban található eredeti kábelt használja.

A rendszer konfigurálásakor ajánlott egy olyan tápkapcsolót telepíteni, amely egyszerre képes kikapcsolni az összes eszközt.
A tápellátásnak meg kell felelnie az olyan minimumkövetelményeknek, mint a földelés és az áramköri megszakítók. Az elektromos jellemzők a következők: (Az opcionális vezérlők esetében lásd a hozzájuk tartozó függelékeket.
