Limites et sécurité du robot

Réglage des limites du robot

Dans limites du robot, diverses limites associées au robot peuvent être définies. Ces limites sont utilisées pour garantir que le robot fonctionne en toute sécurité dans les limites définies.

Les limites du robot peuvent être définies dans Robot Parameter > Paramètres de sécurité > limites du robot.

  • Pour une description détaillée de chaque limite, reportez-vous à Limites du robot.

Les limites du robot sont en grande partie divisées en 3 catégories. Chaque catégorie comprend les écrans et fonctions suivants.

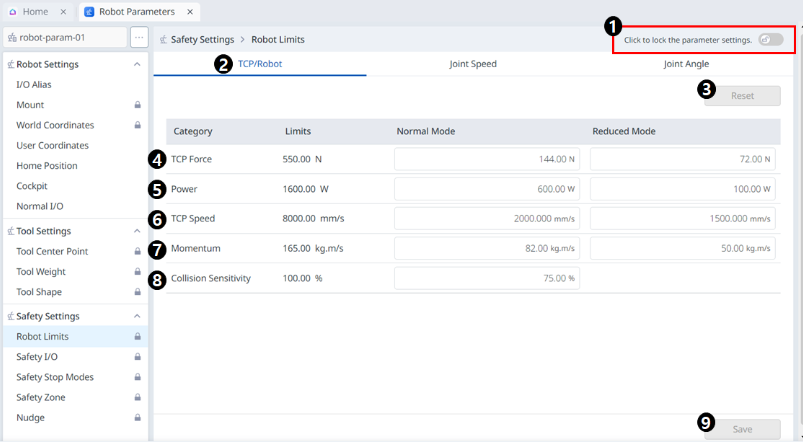

external_Robot limits and safety1.png

Menu

Éléments

Description

1

Bouton à bascule de verrouillage

Permet de verrouiller la valeur définie. Le mot de passe de sécurité est requis pour modifier la valeur définie.

2

TCP/robot

Grande classification des limites du robot.

3

Réinitialiser

Permet de réinitialiser les paramètres.

4

Force

Permet de définir la force.

5

Alimentation

Permet de définir la Alimentation

6

Vitesse

Permet de définir la Vitesse

7

Momentum

Permet de définir la Momentum

8

Collision

Permet de définir la Collision

9

Enregistrer

Permet d'enregistrer le paramètre applicable.

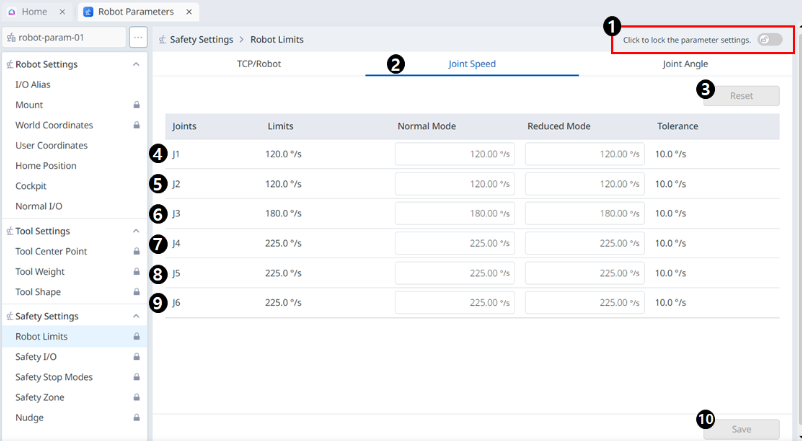

external_Robot limits and safety2.png

Menu

Éléments

Description

1

Bouton à bascule de verrouillage

Permet de verrouiller la valeur définie. Le mot de passe de sécurité est requis pour modifier la valeur définie.

2

Vitesse du joint

Grande classification des limites du robot.

3

Réinitialiser

Permet de réinitialiser les paramètres.

4

J1

Permet de définir les paramètres des modes normal et réduit respectivement.

5

J2

Permet de définir les paramètres des modes normal et réduit respectivement.

6

J3

Permet de définir les paramètres des modes normal et réduit respectivement.

7

J4 (inactif pour les modèles de la série P)

Permet de définir les paramètres des modes normal et réduit respectivement.

8

J5

Permet de définir les paramètres des modes normal et réduit respectivement.

9

J6

Permet de définir les paramètres des modes normal et réduit respectivement.

10

Enregistrer

Permet d'enregistrer le paramètre applicable.

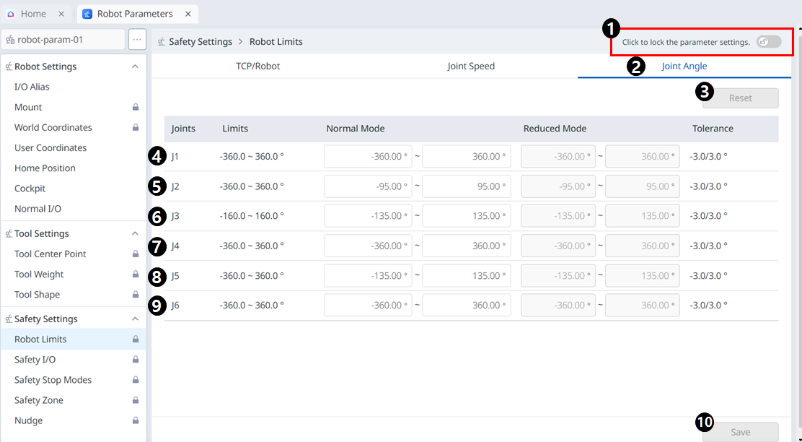

external_Robot limits and safety3.png

Menu

Éléments

Description

1

Bouton à bascule de verrouillage

Permet de verrouiller la valeur définie. Le mot de passe de sécurité est requis pour modifier la valeur définie.

2

Angle de joint

Grande classification des limites du robot.

3

Réinitialiser

Permet de réinitialiser les paramètres.

4

J1

Permet de définir les paramètres des modes normal et réduit respectivement.

5

J2

Permet de définir les paramètres des modes normal et réduit respectivement.

6

J3

Permet de définir les paramètres des modes normal et réduit respectivement.

7

J4 (inactif pour les modèles de la série P)

Permet de définir les paramètres des modes normal et réduit respectivement.

8

J5

Permet de définir les paramètres des modes normal et réduit respectivement.

9

J6

Permet de définir les paramètres des modes normal et réduit respectivement.

10

Enregistrer

Permet d'enregistrer le paramètre applicable.

E/S de sécurité

Cette fonction est utilisée pour entrer/sortir des signaux liés à la sécurité vers les bornes redondantes. Si l'un des signaux d'entrée/sortie de sécurité est détecté comme ayant un signal redondant différent, il détermine un circuit ouvert ou une défaillance matérielle et arrête le robot en mode STO STO STO STOP.

  • Pour définir les E/S de sécurité, sélectionnez Robot Parameters > Paramètres de sécurité > E/S de sécurité.

Pour plus d'informations, reportez-vous à la section E/S de signal de sécurité.

Entrée

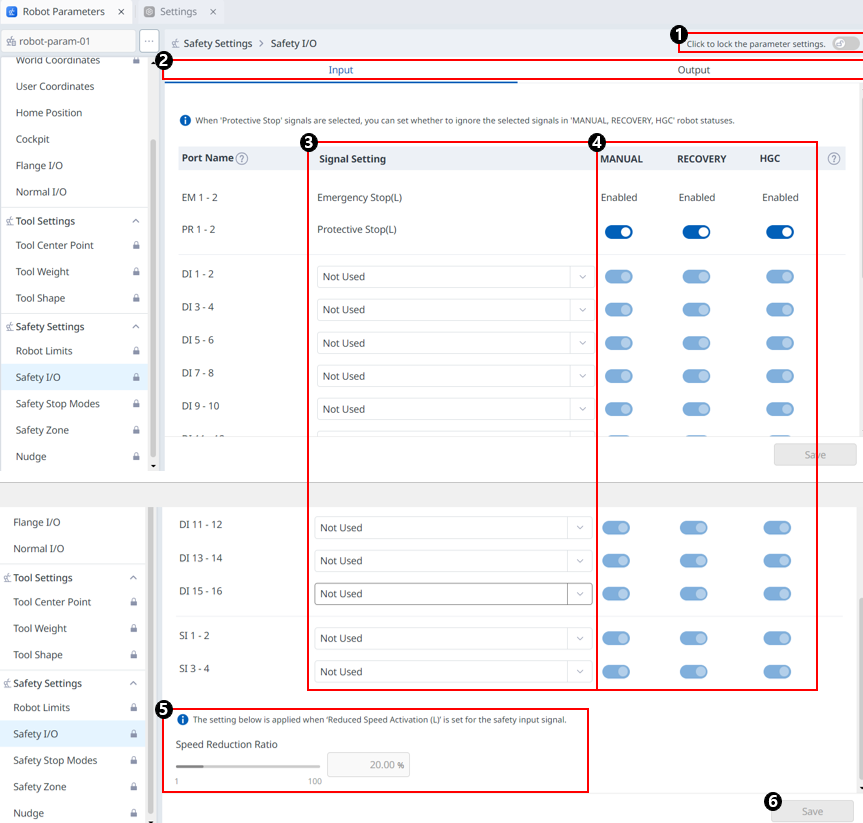

external_Robot limits and safety4.png

Menu

Éléments

Description

1

Bouton à bascule de verrouillage

Permet de verrouiller la valeur définie. Le mot de passe de sécurité est requis pour modifier la valeur définie.

2

Entrée/Sortie

Il est possible de sélectionner l'entrée/sortie pour la régler.

3

Réglage du signal

Options définies pour chaque port.
Les options qui peuvent être définies sont les suivantes :

Not Used
Emergence Stop (L)
Emergence Stop - No Loopback (L)
Protective Stop (L)
Protective Stop - STO (L)
Protective Stop - SS1 (L)
Protective Stop - SS2 (L)
Protective Stop (L) - Auto Reset & Resume (R)
Interlock Reset (R)
Reduced Speed Activation (L)
3-Pos Enable Switch (H)
Handguiding Enable Switch (H)
Remote Control Enable (H)
Safety Zone Dynamic Enable (H)
Safety Zone Dynamic Enable (L)
HGC End & Task Resume (R)

4

Choisir d'ignorer ou non le signal en fonction de l'état du robot

Si vous sélectionnez le signal « arrêt de protection », vous pouvez définir s'il faut ignorer le signal sélectionné dans les états « MANUEL, RECOVERY, HGC » du robot.

5

Régler le taux de décélération

Vous pouvez définir le taux de décélération. Il peut être compris entre 0 et 100.

6

Enregistrer

Ce bouton vous permet de sauvegarder le réglage que vous avez entré.

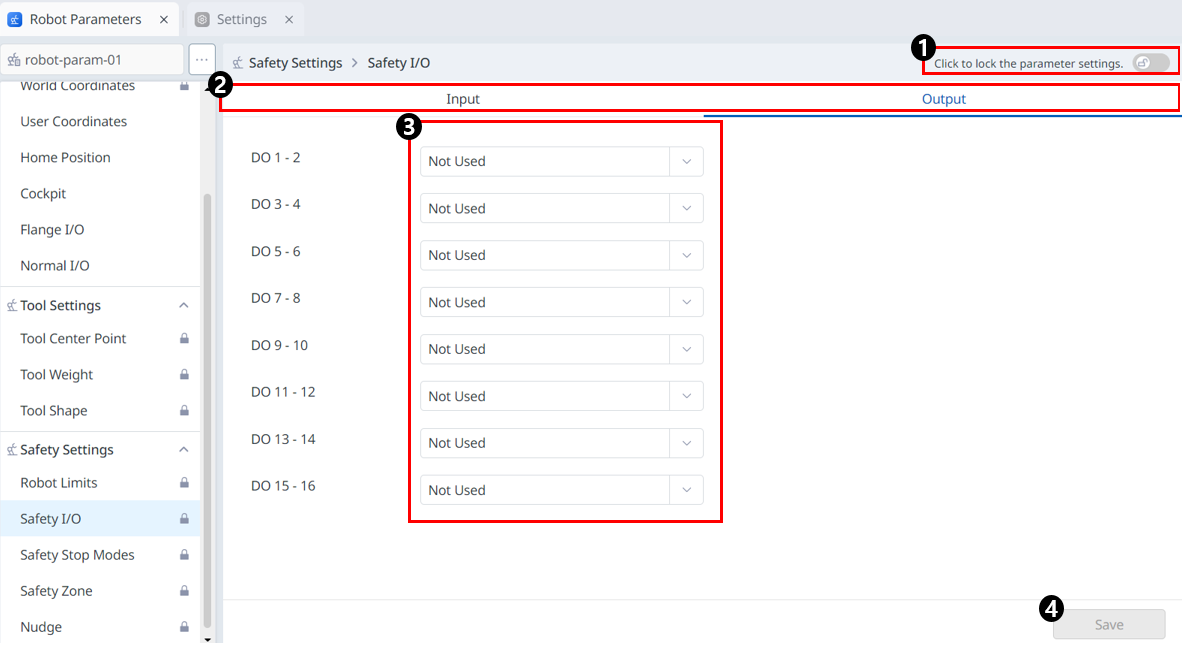

Sortie


Menu

Éléments

Description

1

Bouton à bascule de verrouillage

Permet de verrouiller la valeur définie. Le mot de passe de sécurité est requis pour modifier la valeur définie.

2

Entrée/Sortie

Il est possible de sélectionner l'entrée/sortie pour la régler.

3

Réglage du signal

Options définies pour chaque port.
Les options qui peuvent être définies sont les suivantes :

Not Used
Emergence Stop (L)
Emergence Stop - No Loopback (L)
Safe Torque Off (L)
Safe Operating Stop (L)
Abnormal (L)
Normal Speed (L)
Reduced Speed (L)
Auto Mode (L)
Manual Mode (L)
Remote Control Mode (L)
Standalone Zone (L)
Collaborative Zone (L)
High Priority Zone (L)
Tool Orientation Limit Zone (L)
Designated Zone (L)

4

Enregistrer

Ce bouton vous permet de sauvegarder le réglage que vous avez entré.

Paramètres des modes d'arrêt de sécurité

Apprendre les types de butées de sécurité et comment engager/désengager la butée de sécurité.

Types de butées de sécurité

Les modes d'arrêt fournis pour assurer la sécurité de l'utilisateur sont les suivants :

  • STO (arrêt du couple de sécurité) : Arrête Servo Off (l'alimentation du moteur est immédiatement coupée)

  • SS1 (arrêt de sécurité 1) : Servo désactivé après arrêt de décélération maximum

  • SS2 (arrêt de sécurité 2) : Veille après arrêt en décélération maximale (pause)

  • RS1: En cas de collision, se conforme à la direction opposée à la collision, puis passe en veille (peut uniquement être défini dans détection de collision/violation de limite de force TCP)

Les robots Doosan Robotics ont deux types de fonctions d'arrêt de sécurité. L'arrêt d'urgence est utilisé pour les situations d'urgence générales, et le robot peut reprendre le fonctionnement avec Servo on après avoir relâché l'arrêt d'urgence. En cas d'arrêt de protection, le robot peut reprendre le fonctionnement en résolvant la cause de l'arrêt de protection et en relâchant l'arrêt.

  • Arrêt d'urgence Il définit le mode d'arrêt lorsque le bouton d'arrêt d'urgence du boîtier d'apprentissage ou un dispositif externe supplémentaire installé est activé.

    • Il s’active lorsque l’interrupteur d’arrêt d’urgence du boîtier d’apprentissage ou celui connecté à la borne EM TBSFT est enfoncé.

    • Seuls STO ou SS1 peuvent être sélectionnés.

  • Arrêt de protection Il définit le mode d'arrêt lorsque l'équipement de protection connecté en externe est activé

    • Il s'active lorsque l'équipement de protection connecté à la borne PR TBSFT est activé.

Pour plus d'informations sur les fonctions d'arrêt de sécurité, reportez-vous à fonctions de sécurité.

Comment engager/désengager la butée de sécurité

Appuyez sur le bouton d'arrêt d'urgence du boîtier d'apprentissage ou activez le dispositif de sécurité connecté au Safety I/O pour activer l'arrêt d'urgence. Les dispositifs de sécurité peuvent être connectés à Emergency Stop ou Protective Stop via Robot Parameters > Safety Settings > Safety I/O dans l’écran du boîtier d’apprentissage.

  • Pour plus d'informations sur la connexion d'un dispositif de sécurité aux E/S de sécurité, reportez-vous à la section connexion des E/S du contrôleur.

  • Pour plus d'informations sur la configuration de la fonction d'arrêt de sécurité pour cette connexion dans le programme, reportez-vous à la section E/S de signal de sécurité.

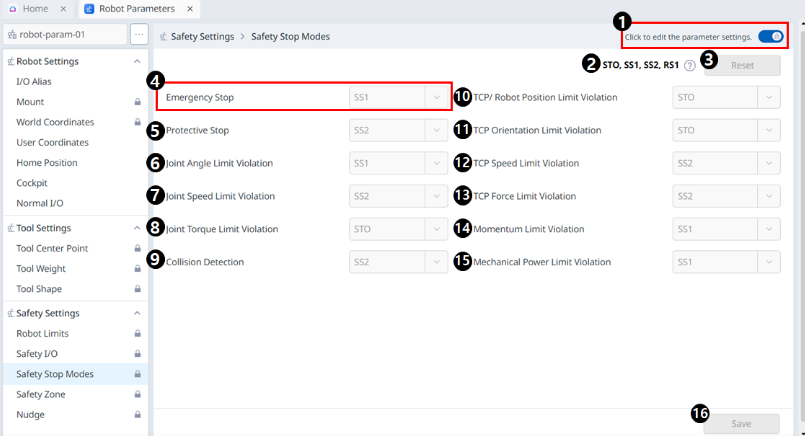

external_Robot limits and safety5.png

Menu

Éléments

Description

1

Bouton à bascule de verrouillage

Permet de verrouiller la valeur définie. Le mot de passe de sécurité est requis pour modifier la valeur définie.

2

Message d'information

Message fournissant les informations nécessaires au réglage.

3

Réinitialiser

Un bouton pour réinitialiser les paramètres.

4

Arrêt d'urgence

Une butée de sécurité peut être sélectionnée pour être utilisée pour l'élément correspondant.

Les menus déroulants comprennent :

STO

SS1

5

Arrêt de protection

Une butée de sécurité peut être sélectionnée pour être utilisée pour l'élément correspondant.

Les menus déroulants comprennent :

SS1

SS2

6

Violation de la limite d'angle de joint

Une butée de sécurité peut être sélectionnée pour être utilisée pour l'élément correspondant.

Les menus déroulants comprennent :

STO

SS1

SS2

7

Violation de la limite de vitesse du joint

Une butée de sécurité peut être sélectionnée pour être utilisée pour l'élément correspondant.

Les menus déroulants comprennent :

STO (sauf pour la série H/P)

SS1

SS2

8

Violation de la limite de couple du joint

Seul le STO est disponible.

9

Détection de collision

Une butée de sécurité peut être sélectionnée pour être utilisée pour l'élément correspondant.

Les menus déroulants comprennent :

STO (sauf pour la série H/P)

SS1

SS2

RS1

10

Violation de la limite de position du robot TCP

Une butée de sécurité peut être sélectionnée pour être utilisée pour l'élément correspondant.

Les menus déroulants comprennent :

STO

SS1

SS2

11

Violation de la limite d'orientation TCP

Une butée de sécurité peut être sélectionnée pour être utilisée pour l'élément correspondant.

Les menus déroulants comprennent :

STO (sauf pour la série H/P)

SS1

SS2

12

Violation de la limite de vitesse TCP

Une butée de sécurité peut être sélectionnée pour être utilisée pour l'élément correspondant.

Le menu déroulant comprend les éléments suivants :

STO (sauf pour la série H/P)

SS1

SS2

13

Violation de limite de force TCP

Une butée de sécurité peut être sélectionnée pour être utilisée pour l'élément correspondant.

Les menus déroulants comprennent :

STO (sauf pour la série H/P)

SS1

SS2

14

Violation de la limite d'élan

Une butée de sécurité peut être sélectionnée pour être utilisée pour l'élément correspondant.

Les menus déroulants comprennent :

STO (sauf pour la série H/P)

SS1

SS2

15

Violation de limite mécanique

Une butée de sécurité peut être sélectionnée pour être utilisée pour l'élément correspondant.

Les menus déroulants comprennent :

STO (sauf pour la série H/P)

SS1

SS2

16

Enregistrer

Ce bouton vous permet de sauvegarder les valeurs de réglage.

Remarque

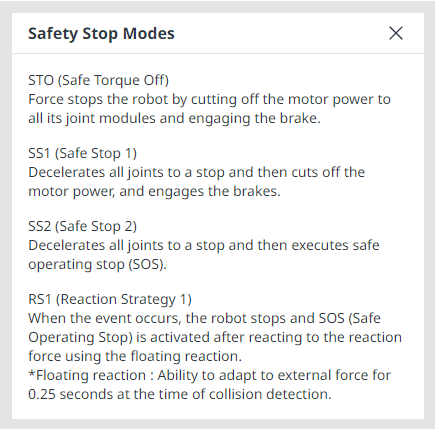

La fenêtre contextuelle suivante apparaît sur le message d'information :
