Zone de sécurité

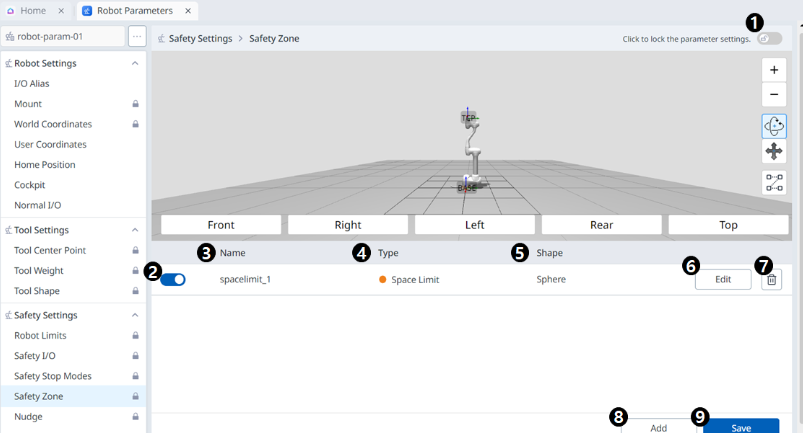

Écran des paramètres de la zone de sécurité

Menu

	Éléments	Description
1	Bouton à bascule de verrouillage	Permet de verrouiller la valeur définie. Le mot de passe de sécurité est requis pour modifier la valeur définie.
2	Choisissez d'activer ou non	Ce bouton vous permet d'appliquer/d'annuler l'application de la zone de sécurité créée.
3	Nom de la zone	Nom donné par l'utilisateur lors de la création de la zone de sécurité
4	Type de zone	Types de zone de sécurité (chaque type a des paramètres différents à définir) Limite d'espace Collaborative Zone Crushing Prevention Zone Collision Sensitivity Reduction Zone Tool Orientation Limit Zone Zone personnalisée
5	Forme de zone	Formes des zones de sécurité Cuboïde Cylindre Sphère Cuboïde incliné Boîte multiplan
6	Modifier	Ce bouton permet de modifier les paramètres de la zone de sécurité créée. Appuyez sur ce bouton pour afficher une fenêtre contextuelle permettant de modifier la zone de sécurité.
7	Supprimer	Ce bouton permet de supprimer la zone de sécurité.
8	Ajouter	Ce bouton permet d'ajouter la zone de sécurité. Ce bouton affiche une fenêtre contextuelle qui permet d'ajouter la zone de sécurité.
9	Enregistrer	Ce bouton permet d'enregistrer les modifications apportées aux paramètres relatifs à la zone de sécurité.

Sphère

external_Safety Zone1.png

external_Safety Zone2.png

Menu

	Éléments	Description
1	Type de forme	Le type de forme souhaité peut être sélectionné dans cette liste déroulante.
2	Image de forme	Il s'agit de la zone où l'image du type sélectionné est visible.
3	Coordonnées	Les coordonnées de base ou du monde peuvent être sélectionnées dans cette liste déroulante.
4	Rayon	C'est ici que la valeur du rayon est saisie.
5	Position centrale	La valeur de centre peut être définie dans ces champs pour chacun des axes X, y et Z.
6	Calcul automatique	Ce bouton permet d'activer l'option mesure auto.
7	Image de calcul automatique	Cette zone est l'endroit où l'image requise pour la mesure automatique est visible. Ce message s'affiche lorsque l'option mesure auto est activée.
8	Point 1	Chaque champ correspond à l'emplacement où la valeur du point 1 est saisie.
9	Point 2	Chaque champ correspond à l'emplacement où la valeur du point 2 est saisie.
10	Calcul automatique	This button allows the Auto Calculate to be executed.
11	Expansion de l'espace	Ce champ permet de définir l'extension d'espace.
12	Annuler	Ce bouton permet d'annuler le réglage.
13	Confirmez	Ce bouton vous permet de confirmer le réglage.

Cylindre

external_Safety Zone3.png

external_Safety Zone4.png

external_Safety Zone5.png

external_Safety Zone6.png

Menu

	Éléments	Description
1	Type de forme	Le type de forme souhaité peut être sélectionné dans cette liste déroulante.
2	Image de forme	Il s'agit de la zone où l'image du type sélectionné est visible.
3	Coordonnées	Les coordonnées de base ou du monde peuvent être sélectionnées dans cette liste déroulante.
4	Rayon	C'est ici que la valeur du rayon est saisie.
5	Supérieur	Ce champ est l'endroit où la valeur supérieure est saisie.
6	Abaisser	Ce champ est destiné à saisir la valeur inférieure.
7	Position centrale	La valeur de centre peut être définie dans ces champs pour chacun des axes X et Y.
8	Calcul automatique	Ce bouton permet d'activer l'option mesure auto.
9	Calculer automatiquement l'image	Cette zone est l'endroit où l'image requise pour la mesure automatique est visible. Ce message s'affiche lorsque l'option mesure auto est activée.
10	Supérieur	Ce champ est l'endroit où la valeur supérieure est saisie.
11	Abaisser	Ce champ est destiné à saisir la valeur inférieure.
12	Origine	Ce champ est destiné à saisir la valeur d’origine.
13	Rayon	Ce champ est destiné à saisir la valeur du rayon.
14	Calcul automatique	This button allows the Auto Calculate to be executed.
15	Expansion de l'espace	Ce champ permet de définir l'extension d'espace.
16	Annuler	Ce bouton permet d'annuler le réglage.
17	Confirmez	Ce bouton vous permet de confirmer le réglage.

Cuboïde

external_Safety Zone7.png

external_Safety Zone8.png

Menu

	Éléments	Description
1	Type de forme	Le type de forme souhaité peut être sélectionné dans cette liste déroulante.
2	Image de forme	Il s'agit de la zone où l'image du type sélectionné est visible.
3	Coordonnées	Les coordonnées de base ou du monde peuvent être sélectionnées dans cette liste déroulante.
4	Point 1	Chaque champ correspond à l'emplacement où la valeur du point 1 est saisie.
5	Point 2	Chaque champ correspond à l'emplacement où la valeur du point 2 est saisie.
6	Expansion de l'espace	Ce champ permet de définir l'extension d'espace.
7	Annuler	Ce bouton permet d'annuler le réglage.
8	Confirmez	Ce bouton vous permet de confirmer le réglage.

Cuboïde incliné

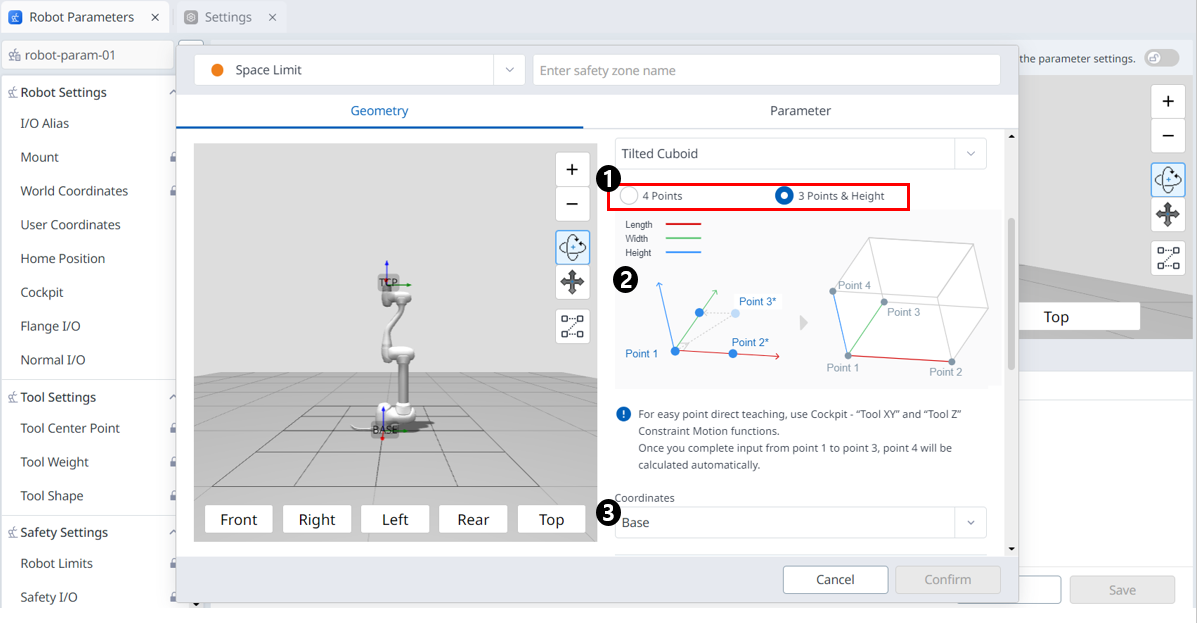

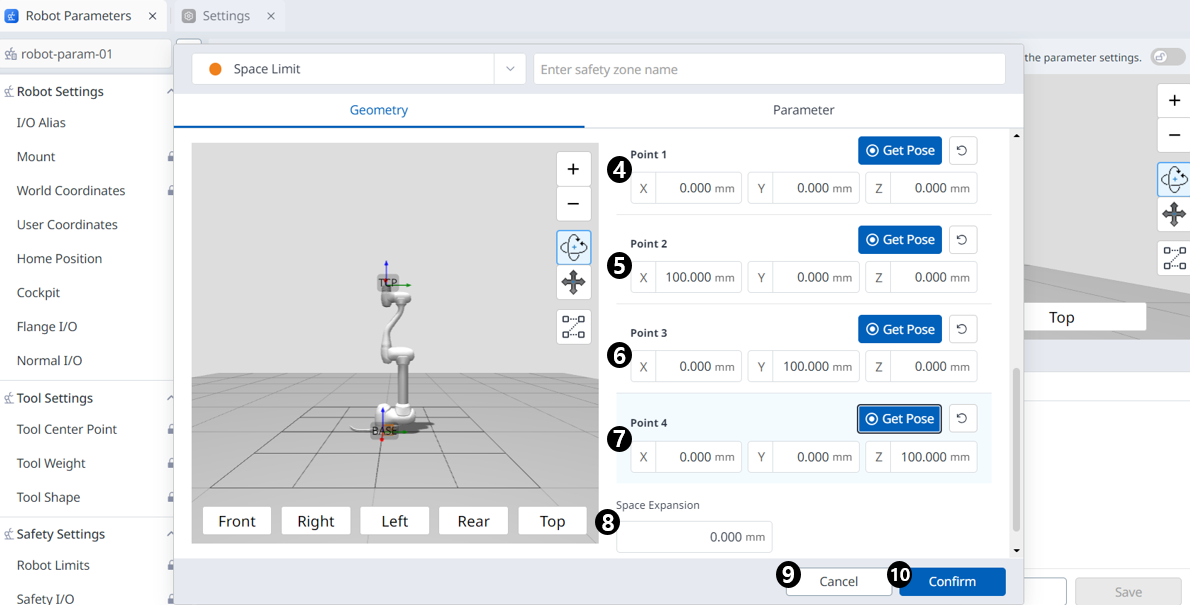

4 points

Menu

	Éléments	Description
1	méthode de saisie	Vous pouvez choisir la méthode de saisie souhaitée.
2	Image d'espace	Il s'agit de la zone où l'image du type sélectionné est visible.
3	Coordonnées	Les coordonnées de base ou du monde peuvent être sélectionnées dans cette liste déroulante.
4	Point 1	Chaque champ correspond à l'emplacement où la valeur du point 1 est saisie.
5	Point 2	Chaque champ correspond à l'emplacement où la valeur du point 2 est saisie.
6	Point 3	Chaque champ correspond à l'emplacement où la valeur du point 3 est saisie.
7	Point 4	Chaque champ correspond à l'emplacement où la valeur du point 4 est saisie.
8	Expansion de l'espace	Ce champ permet de définir l'extension d'espace.
9	Annuler	Ce bouton permet d'annuler le réglage.
10	Confirmez	Ce bouton vous permet de confirmer le réglage.

3 points et hauteur

Menu

	Éléments	Description
1	méthode de saisie	Vous pouvez choisir la méthode de saisie souhaitée.
2	Image d'espace	Il s'agit de la zone où l'image du type sélectionné est visible.
3	Coordonnées	Les coordonnées de base ou du monde peuvent être sélectionnées dans cette liste déroulante.
4	Point 1	Chaque champ correspond à l'emplacement où la valeur du point 1 est saisie.
5	Point 2	Chaque champ correspond à l'emplacement où la valeur du point 2 est saisie.
6	Point 3	Chaque champ correspond à l'emplacement où la valeur du point 3 est saisie.
7	paramètres de format	Entrez les valeurs longueur, largeur et hauteur.
8	paramètres de décalage	Entrez une valeur de décalage.
9	Point réel 1	Vous pouvez vérifier la valeur réelle du point 1 calculée à partir des informations de 3 points, de taille et de décalage.
10	Point réel 2	Vous pouvez vérifier la valeur réelle du point 2 calculée à partir des informations de 3 points, de taille et de décalage.
11	Point réel 3	Vous pouvez vérifier la valeur réelle du point 3 calculée à partir des informations de 3 points, de taille et de décalage.
12	Point réel 4	Vous pouvez vérifier la valeur réelle du point 4 calculée à partir des informations de 3 points, de taille et de décalage.
13	Expansion de l'espace	Ce champ permet de définir l'extension d'espace.
14	Annuler	Ce bouton permet d'annuler le réglage.
15	Confirmez	Ce bouton vous permet de confirmer le réglage.

Boîte multiplan

external_Safety Zone9.png

external_Safety Zone10.png

external_Safety Zone11.png

Menu

	Éléments	Description
1	Type de forme	Le type de forme souhaité peut être sélectionné dans cette liste déroulante.
2	Image de forme	Il s'agit de la zone où l'image du type sélectionné est visible.
3	Coordonnées	Les coordonnées de base ou du monde peuvent être sélectionnées dans cette liste déroulante.
4	Supérieur	Ce champ est l'endroit où la valeur supérieure est saisie.
5	Abaisser	Ce champ est destiné à saisir la valeur inférieure.
6	Plan début X, y	Ce champ est l'endroit où le point de départ du plan est entré.
7	Fin du volet X,y	Ce champ est l'endroit où le point final du plan est entré.
8	Ajouter un nouveau plan	Cliquez sur ce bouton pour ajouter un nouveau plan.
9	Point de sélection	Chaque champ est destiné à saisir les valeurs du point de sélection.
10	Expansion de l'espace	Ce champ permet de définir l'extension d'espace.
11	Annuler	Ce bouton permet d'annuler le réglage.
12	Confirmez	Ce bouton vous permet de confirmer le réglage.
