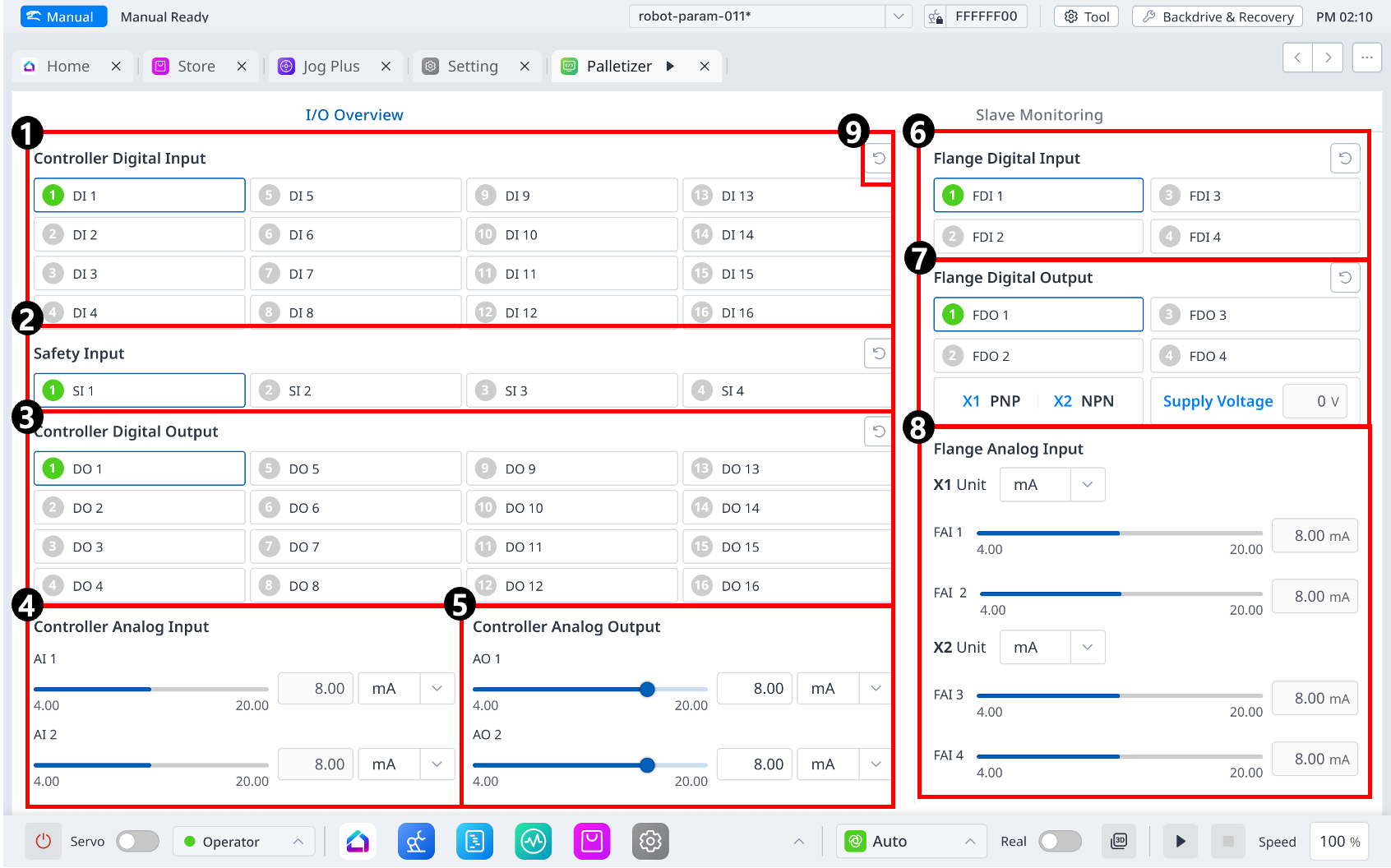

Disposition de l'écran du module État

1

Entrée numérique du contrôleur

Dans cette section, l'entrée numérique du contrôleur est réglée.

2

Entrée de sécurité

Cette section est l'endroit où l'entrée de sécurité est définie

3

Sortie numérique du contrôleur

Dans cette section, la sortie numérique du contrôleur est réglée.

4

Entrée analogique du contrôleur

Dans cette section, l'entrée analogique du contrôleur est définie.

5

Sortie analogique du contrôleur

Cette section permet de régler la sortie analogique du contrôleur.

6

Entrée numérique à bride

Dans cette section, l'entrée numérique de la bride est définie.

7

Sortie numérique à bride

Dans cette section, la sortie numérique de la bride est définie.

8

Entrée analogique de bride

Dans cette section permet d'afficher l'état de l'entrée analogique de bride.

9

Actualiser

Ce bouton vous permet de rétablir les paramètres par défaut.
