Připojte kabel k řídicí jednotce

POVINNÉ SNADNÉ 1 MIN

V případě řady A připojte kabel tlačítka nouzového zastavení nebo inteligentní závěsné zařízení (volitelné). Připojte závěsné zařízení Teach (volitelné) a kabely robota k řídicí jednotce.

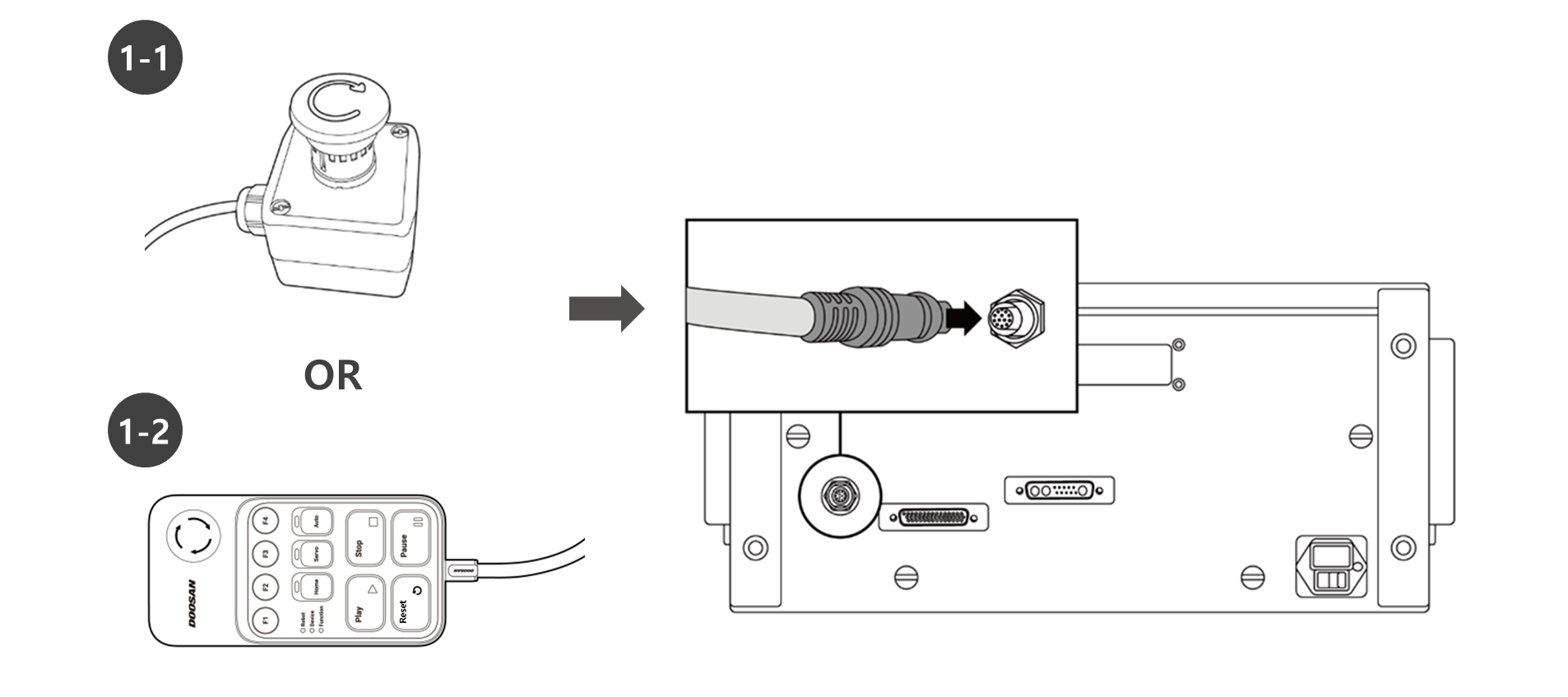

1. Připojte kabel tlačítka nouzového zastavení nebo kabel inteligentního závěsného zařízení (volitelný) k příslušnému konektoru řídicí jednotky a zajistěte šroub otočením ve směru hodinových ručiček, aby se kabel neuvolnil.

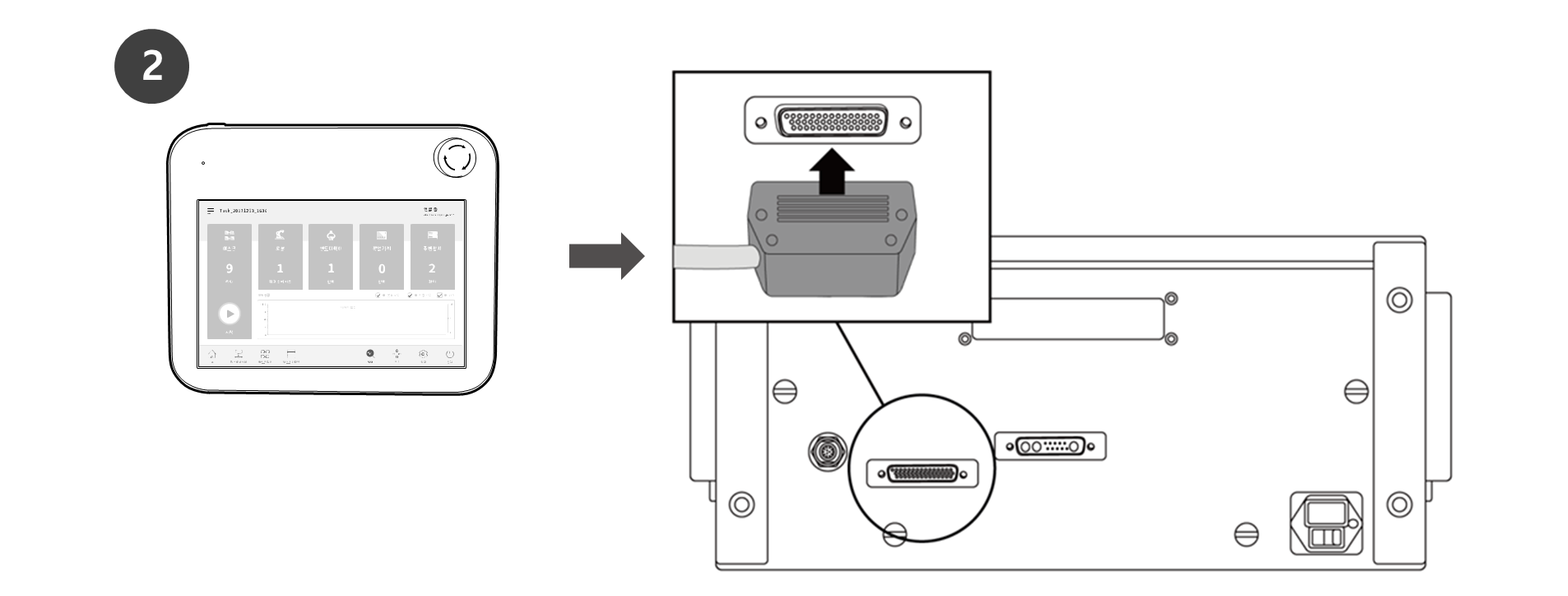

2. Zatlačte kabel jednotky učení (volitelný) do odpovídajícího konektoru řídicí jednotky, dokud neuslyšíte cvaknutí. Tím zabráníte uvolnění kabelu.

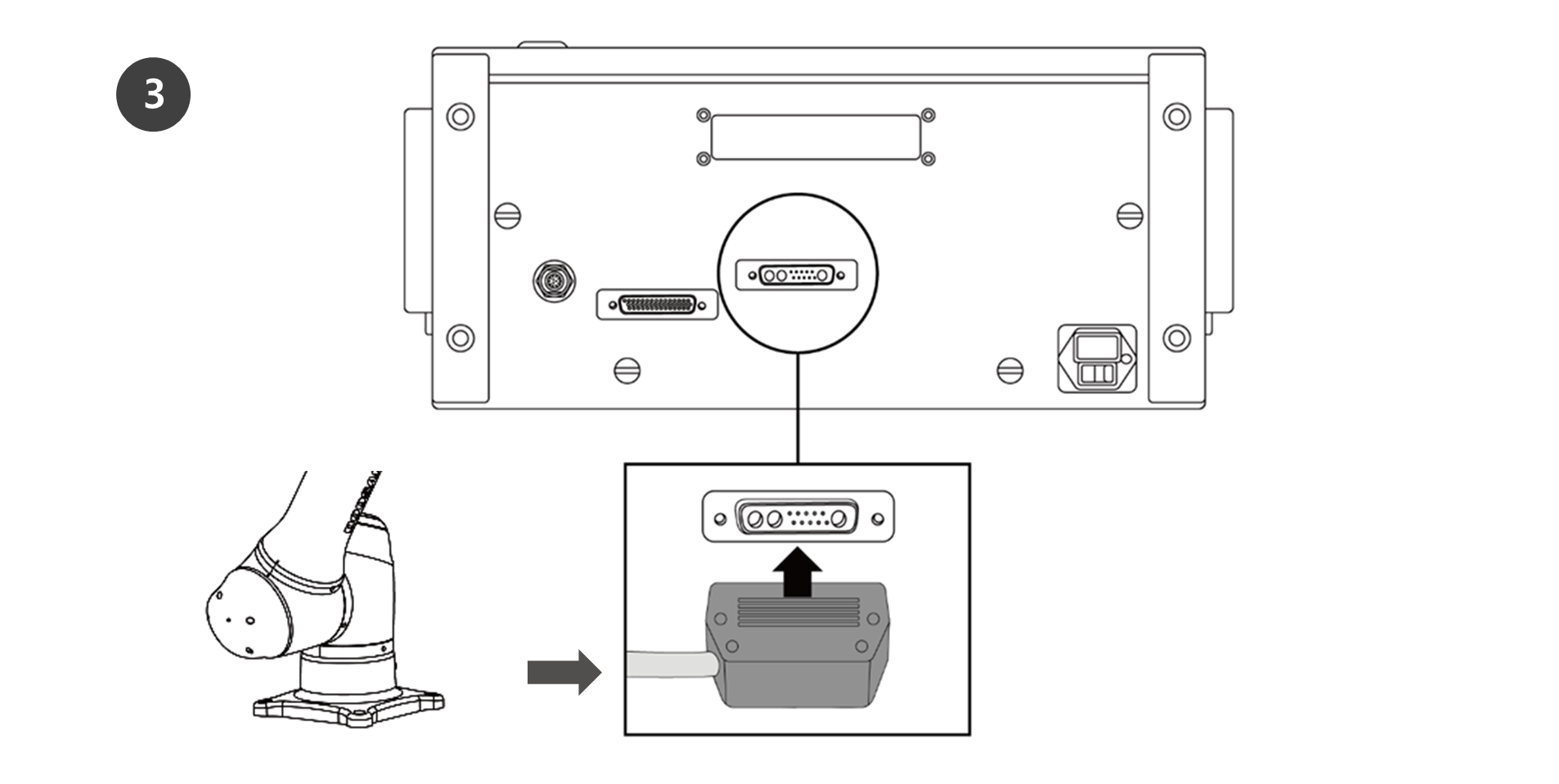

3. Zatlačte opačný konec kabelu robota do odpovídajícího konektoru řídicí jednotky, dokud neuslyšíte cvaknutí, aby nedošlo k uvolnění kabelu.

Pozor

• Před připojením kabelu zkontrolujte, zda nejsou kolíky na konci kabelu poškozené nebo ohnuté.
• Pokud hluk generovaný elektromagnetickými vlnami způsobuje problémy, je nutné nainstalovat feritové jádro, aby byl zajištěn normální provoz. Další informace o umístění instalace feritového jádra naleznete v následujících informacích:
  • Připojení manipulátoru a ovladač
  • Připojení ovladač a učícího ovladače

  • Připojení ovladač a chytrého ovladače
