Připojení manipulátoru a ovladač
Připojte kabel robota k ovladači

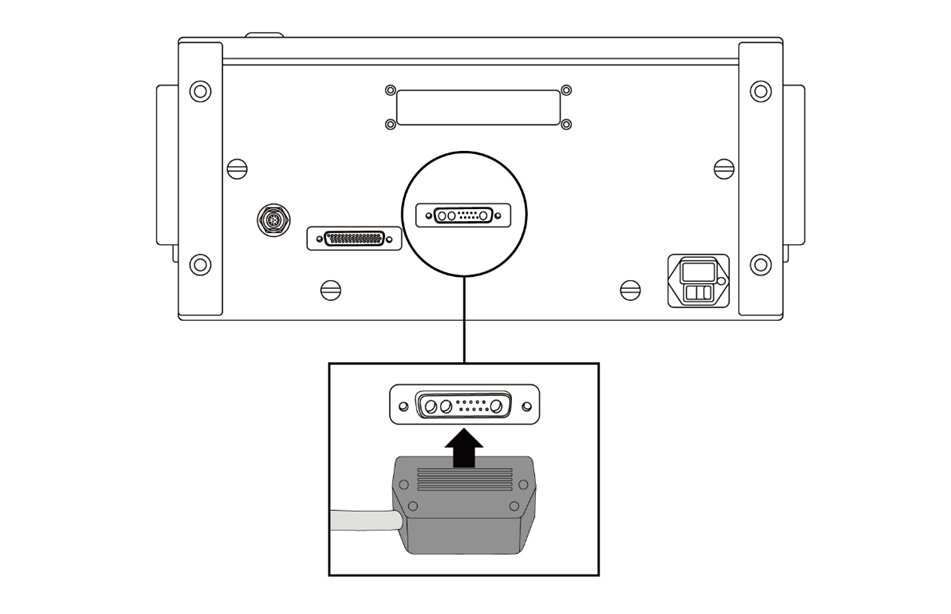

Připojte kabel manipulátoru k odpovídajícímu konektoru na ovladač a dejte na něj pojistný kroužek, aby se kabel neuvolnil. Opačný konec kabelu manipulátoru zatlačte do odpovídajícího konektoru ovladač, dokud neuslyšíte cvaknutí. Díky tomu se se pak kabel neuvolní.
Upozornění
- Kabel manipulátoru neuvolňujte, pokud je robot zapnutý. Mohlo by to způsobit jeho poškození.
- Kabel manipulátoru neupravujte ani neprodlužujte.
- Když instalujete ovladač na podlahu, po stranách zajistěte nejméně 50 mm volného prostoru kvůli větrání.
- Ujistěte se, že všechny konektory jsou správně připojeny, a teprve poté ovladač zapněte.
Poznámka
- Při konfiguraci systému se doporučuje instalovat odstínění rušení, aby se zabránilo účinkům rušení a nesprávné funkci systému.

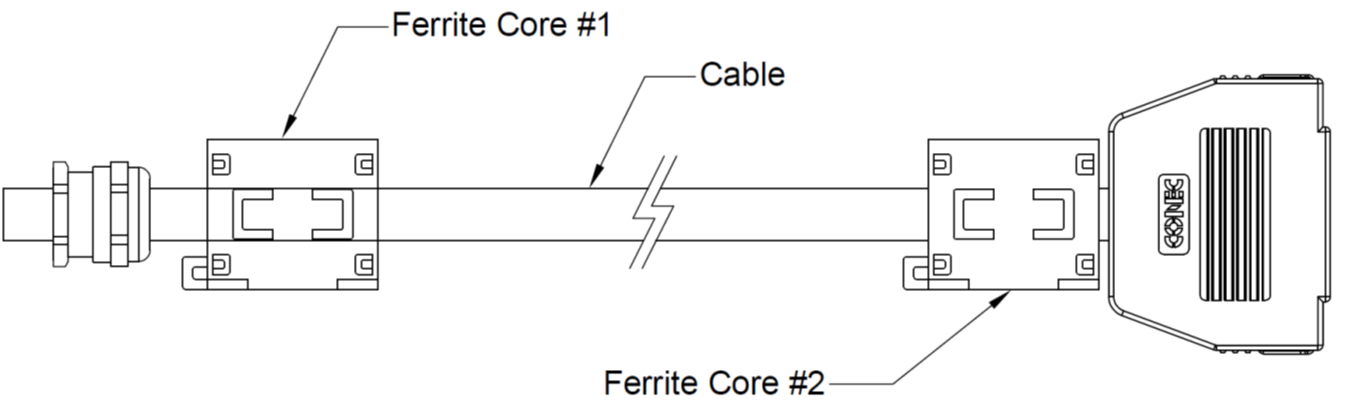

- Pokud je ovladač ovlivněna rušením v podobě elektromagnetických vln, doporučuje se instalovat na každou stranu kabelu manipulátoru feritové jádro, aby se tak zajistil normální provoz. Místo instalace je následující:
