Připojení ovladač a chytrého ovladače

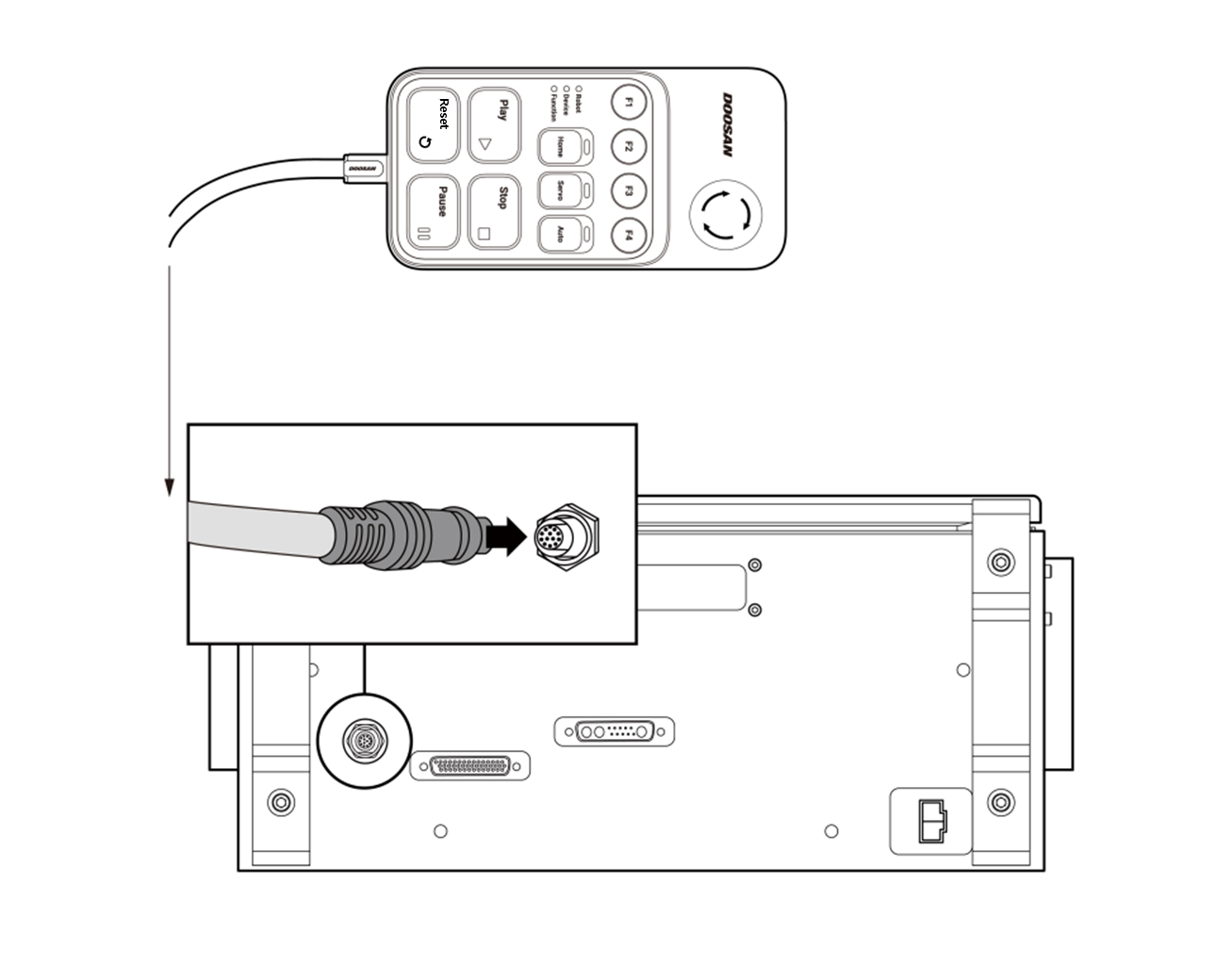

Připojte kabel chytrého ovladače k příslušné řídicí jednotce, konektoru a namontujte šroubový zámek tak, že jím otočíte po směru hodinových ručiček. Zabráníte tím uvolnění kabelu.
Varování
- Pokud je nastavení (odstavec Spínač pro nastavení tlačítka nouzového nastavení) spínače pro nastavení tlačítka nouzového nastavení (řada A) odlišné od skutečné konfigurace, může se stát, že tlačítko nouzového zastavení nebude fungovat, což by mohlo v nouzové situaci způsobit poranění uživatele. Proto zkontrolujte nastavení a provoz tlačítka nouzového zastavení.
Upozornění
- Před připojením kabelu se přesvědčte, že kolíky na konci kabelu nejsou poškozené ani ohnuté.
- Pokud se chytrého ovladače používá tak, že je zavěšený na stěně nebo na ovladač, dávejte pozor, abyste nezakopli o propojovací kabely.
- Dávejte pozor, aby se ovladač, chytrého ovladače ani kabel nedostaly do kontaktu s vodou.
- Ovladač ani chytrého ovladače neinstalujte do prašného ani mokrého prostředí.
- Ovladač ani chytrého ovladače nesmí být vystaveny prašnému prostředí, které přesahuje krytí IP20. Zvlášť opatrní buďte v prostředí s vodivým prachem.
- Dbejte na to, aby poloměr zahnutí kabelu manipulátoru a učícího ovladače byl při vedení kabelů větší než minimální poloměr ohnutí (120 mm).
Poznámka
- Při konfiguraci systému se doporučuje instalovat odstínění rušení, aby se zabránilo účinkům rušení a nesprávné funkci systému.

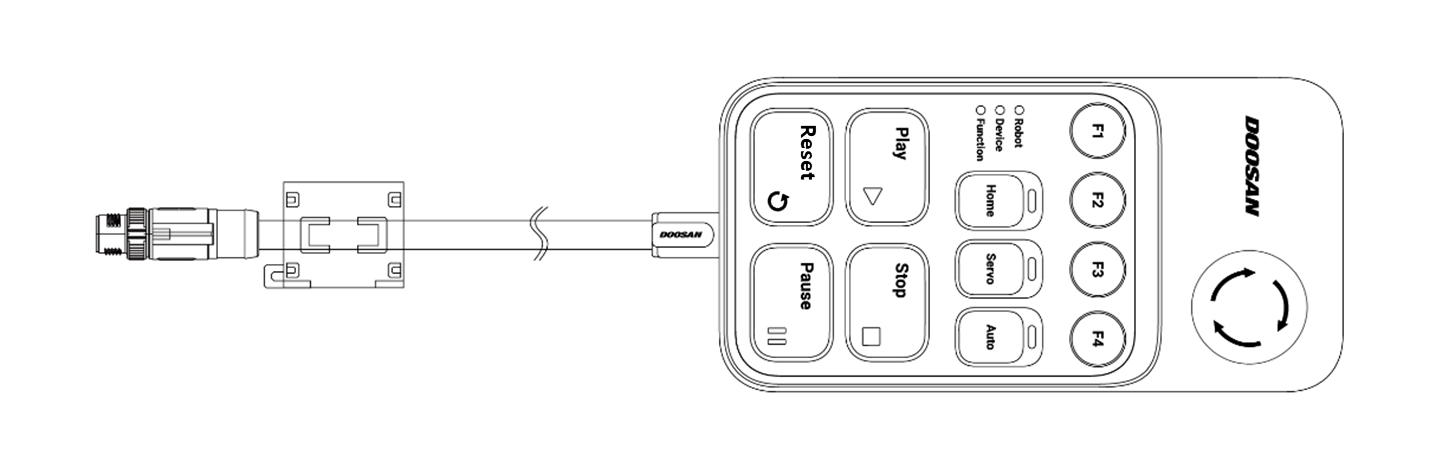

- Pokud je chytrý ovladač ovlivněn rušením v podobě elektromagnetických vln, je nutné instalovat feritové jádro, aby se tak zajistil normální provoz. Místo instalace je následující:
