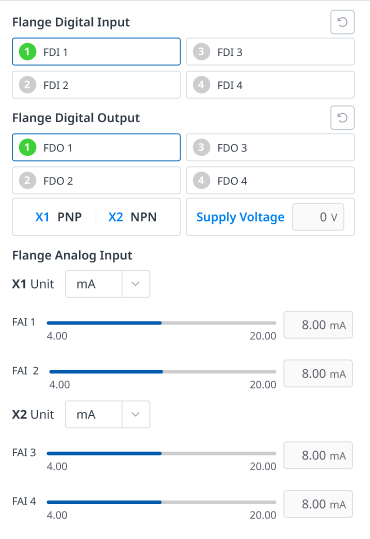

Digitální vstup příruby
-
Zkontrolujte číslo portu zařízení připojeného k přírubě.
-
V závislosti na stavu digitálního vstupu odpovídajícího čísla se zobrazí následující.
-
Pokud je digitální signál vysoký, ikona se zobrazí světle zeleně.
-
Pokud je digitální signál nízký, ikona se zobrazí šedě.
-
-
Pokud je digitální signál vysoký i když je digitální vstup nastaven jako bezpečnostní vstup, ikona se zobrazí modře a pokud je nízký, zobrazí se šedě.
Přírubový digitální výstup
-
Zkontrolujte číslo portu zařízení připojeného k přírubě.
-
Stisknutím ikony zapnutí/vypnutí odpovídající číslu portu aktivujte nebo deaktivujte digitální výstup.
-
Po stisknutí ikony Zapnuto se ikona změní na světle zelenou a je povolen odpovídající port.
-
Po stisknutí ikony Vypnuto se ikona změní na světle zelenou a odpovídající port je deaktivován.
-
Přírubový analogový vstup
-
Stiskněte rozevírací seznam na přírubovém analogovém vstupu řídicí jednotky a vyberte položku, kterou chcete zkontrolovat.
-
Zkontrolujte informace o analogovém vstupu příruby vybrané položky zobrazené na obrazovce.
-
Hodnota analogového vstupu příruby nemůže nastavit hodnotu vstupu ve stavovém okně.
