手动操作 - 了解如何使用点动

必填 正常 15 分钟

用户可以从“转折”选项卡中选择手动移动方法。有关点动 / 移动 / 对齐的更多信息,请参见 点动功能

  • 慢跑:它将机械手接头或 TCP 移动到用户选择的接头轴或坐标轴
  • 移动:它将机械手接头或 TCP 移动到用户输入的目标点
  • 对齐:它将机械手端部移动到垂直于用户选择的平面的平面上,并将坐标轴与机械手端平行

机械手运动由两种类型组成。

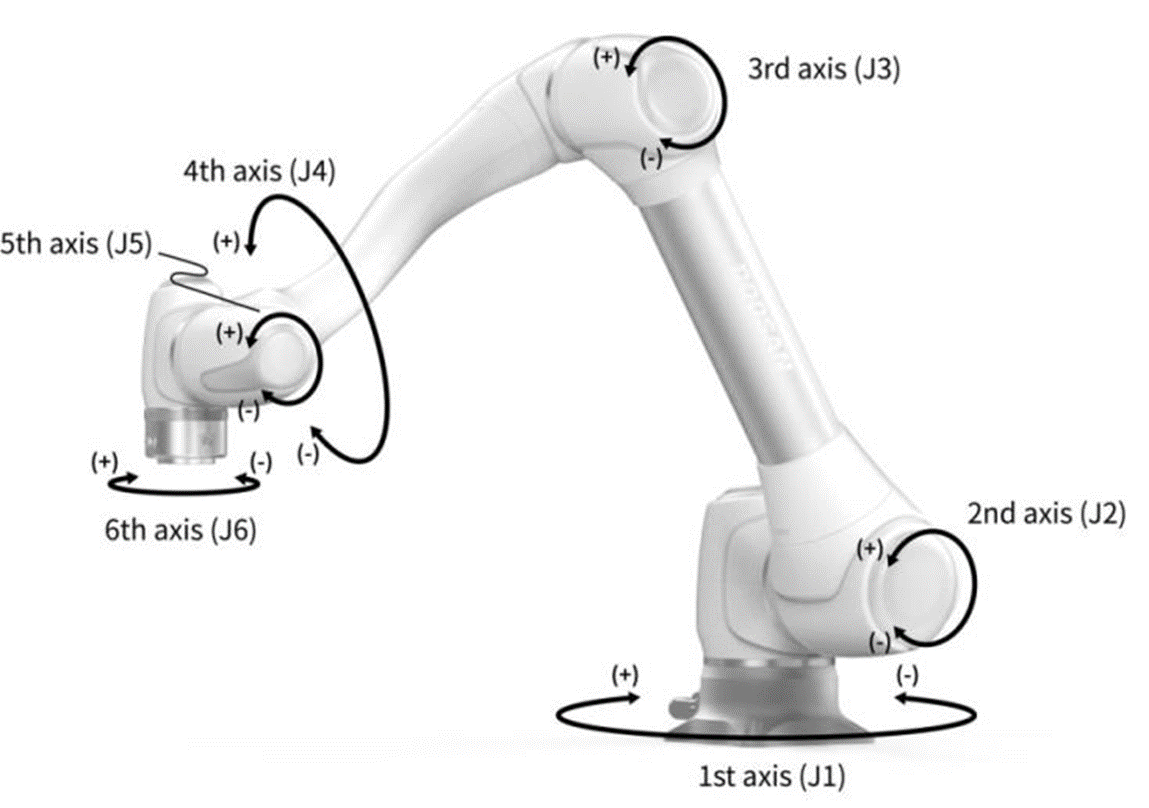

  1. 联合运动:它以旋转运动线性移动每个接头
  2. 任务动作:它会线性地将终点移至目标点

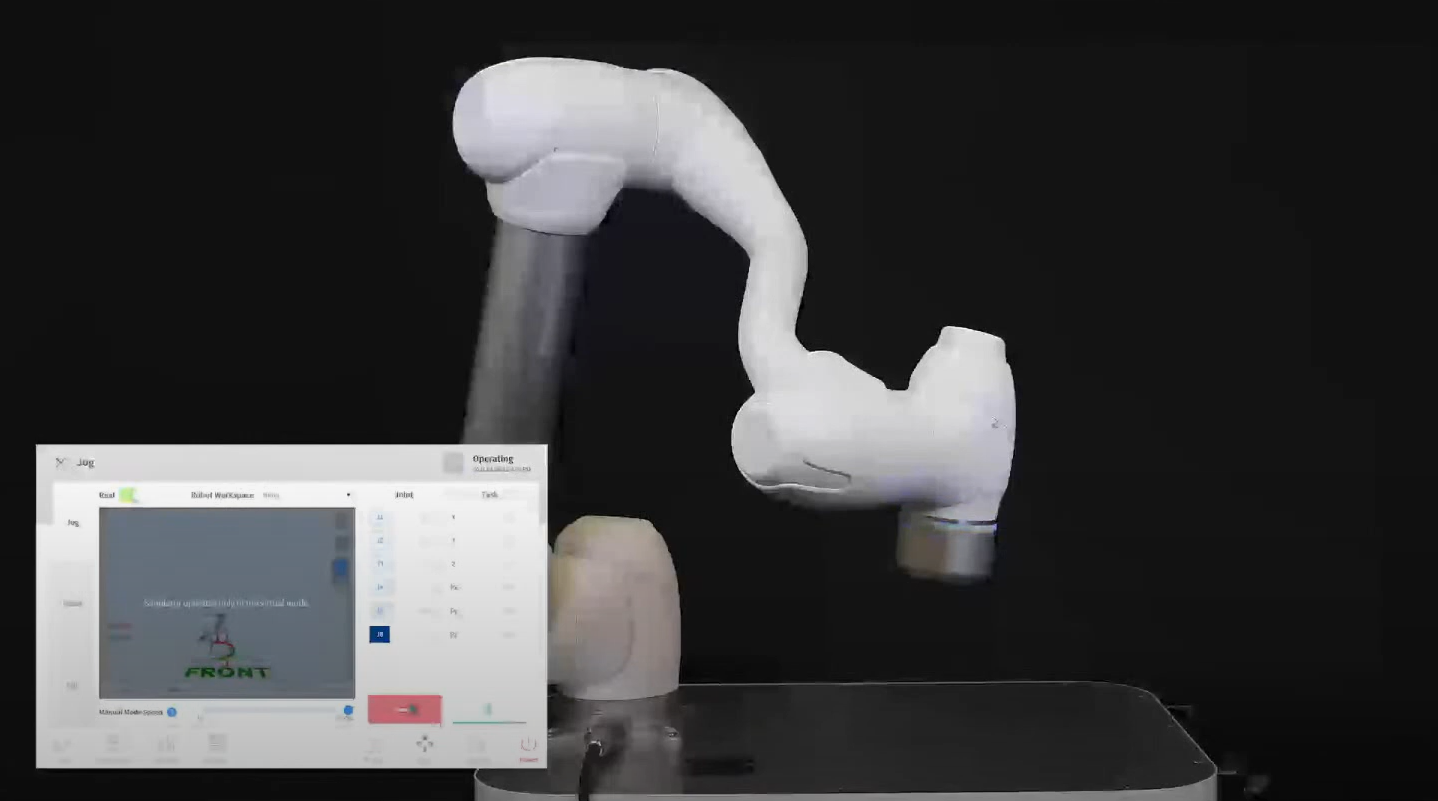

以下是如何使用点动屏幕上的关节运动移动机械手的方法:

  1. 选择接头选项卡。
  2. 选择要移动的轴。例如,您可以选择 J1。
  3. 按 +/- 按钮移动机械手。按下 +/- 按钮时机械手移动,当前位置实时显示在屏幕上。

以下是在点动屏幕上使用任务运动移动机械手的方法:

  1. 选择基准坐标。可以根据基本坐标或工具坐标移动机械手。
  2. 选择要移动的方向。例如,可以选择 X 轴。
  3. 按 +/- 按钮移动机械手。按下 +/- 按钮时机械手移动,当前位置实时显示在屏幕上。


有关点动移动,移动和对齐的详细信息,请分别参阅 点动屏幕移动屏幕对齐屏幕

  • 如果“转折”屏幕左上角的实际模式切换开关关闭,机械手只能在“转折”屏幕左侧的虚拟屏幕上移动。如果打开了实际模式切换开关,实际机械手将移动。
