安全区

安全区设置屏幕

菜单

	项目	说明
1	锁定切换按钮	用于锁定设定值。修改设定值需要安全密码。
2	选择是否启用	此按钮允许您应用/取消应用创建的安全区。
3	区域名称	用户在创建安全区域时给出的名称
4	区域类型	安全区类型(每种类型都有不同的参数可设置) 空间限制协作区破碎防护区碰撞灵敏度降低区刀具定向极限区域自定义区域
5	区域形状	安全区形状立方体气缸球体倾斜的立方体多平面框
6	编辑	此按钮允许编辑创建的安全区的设置。按下此按钮将弹出一个允许编辑安全区的弹出窗口。
7	删除	此按钮允许删除安全区。
8	添加	此按钮允许添加安全区。此按钮将弹出一个允许添加安全区的弹出窗口。
9	保存	此按钮允许对与要保存的安全区相关的设置进行任何更改。

球体

菜单

	项目	说明
1	形状类型	可从此下拉列表中选择所需的形状类型。
2	形状图像	这是显示选定类型图像的区域。
3	坐标	可以从此下拉列表中选择基准坐标或世界坐标。
4	半径	这是输入半径值的地方。
5	中间位置	可以在这些字段中为每个X轴，Y轴和Z轴设置中心值。

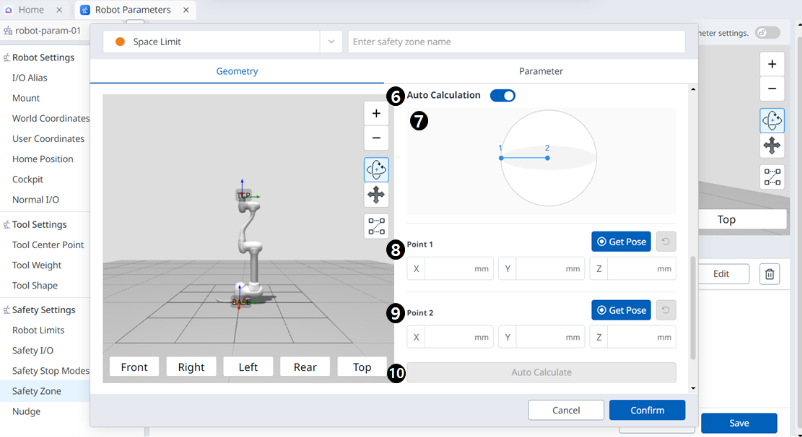

6	自动计算	此按钮允许启用Auto Measure (自动测量)选项。
7	自动计算影像	此区域显示自动测量所需的图像。启用Auto Measure (自动测量)选项时，将显示此信息。
8	第1点	每个字段都是为点1输入值的地方。
9	第2点	每个字段都是为点2输入值的地方。
10	自动计算	此按钮允许执行自动计算。

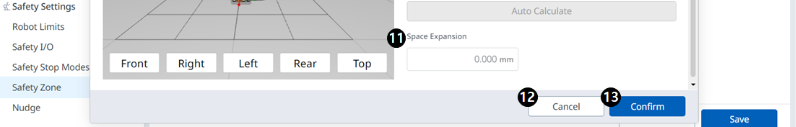

11	空间扩张	此字段是可以设置空间扩展的位置。
12	取消	此按钮允许取消设置。
13	确认	此按钮允许您确认设置。

气缸

菜单

	项目	说明

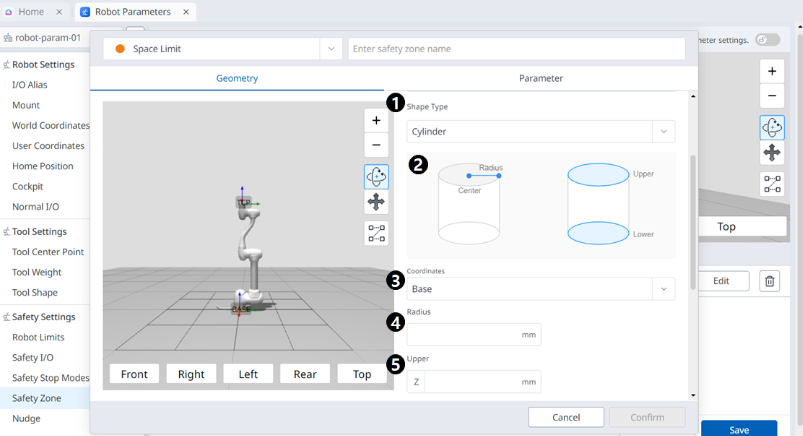

1	形状类型	可从此下拉列表中选择所需的形状类型。
2	形状图像	这是显示选定类型图像的区域。
3	坐标	可以从此下拉列表中选择基准坐标或世界坐标。
4	半径	这是输入半径值的地方。
5	上部	此字段是输入上限值的位置。
6	降低	此字段是输入值较低的位置。
7	中间位置	可以在这些字段中为每个X轴和Y轴设置中心值。

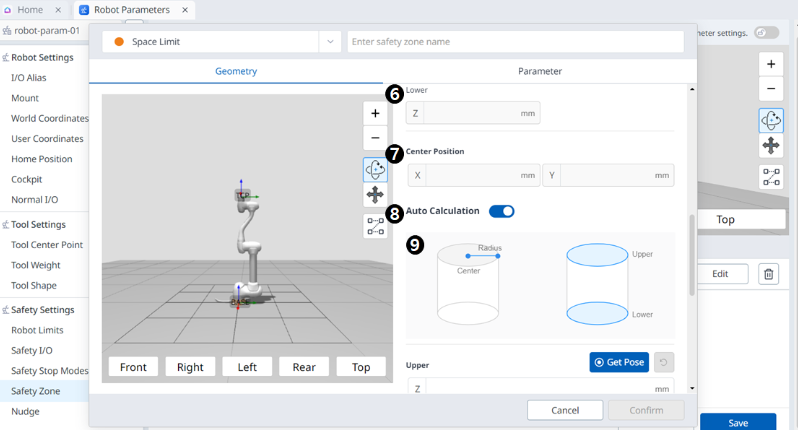

8	自动计算	此按钮允许启用Auto Measure (自动测量)选项。
9	自动计算影像	此区域显示自动测量所需的图像。启用Auto Measure (自动测量)选项时，将显示此信息。

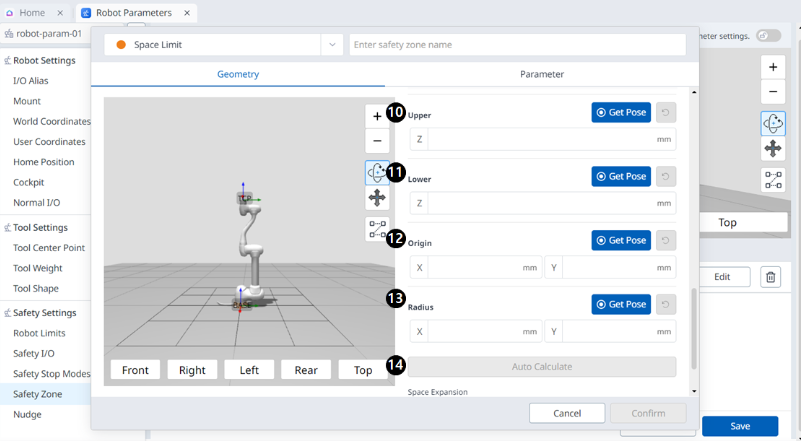

10	上部	此字段是输入上限值的位置。
11	降低	此字段是输入值较低的位置。
12	来源	这个领域是来源价值被进入的地方。
13	半径	此字段是输入半径值的位置。
14	自动计算	此按钮允许执行自动计算。

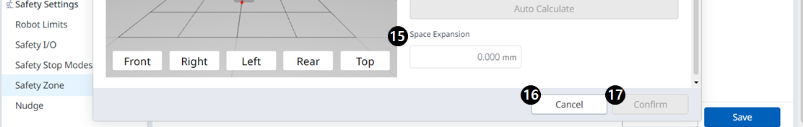

15	空间扩张	此字段是可以设置空间扩展的位置。
16	取消	此按钮允许取消设置。
17	确认	此按钮允许您确认设置。

立方体

菜单

	项目	说明

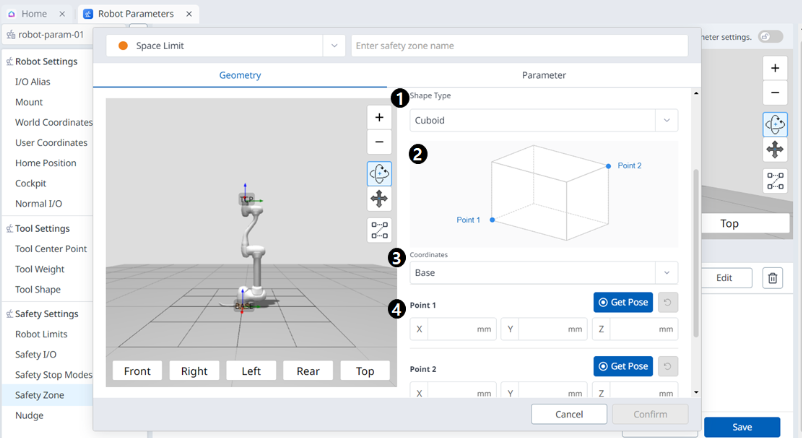

1	形状类型	可从此下拉列表中选择所需的形状类型。
2	形状图像	这是显示选定类型图像的区域。
3	坐标	可以从此下拉列表中选择基准坐标或世界坐标。
4	第1点	每个字段都是为点1输入值的地方。

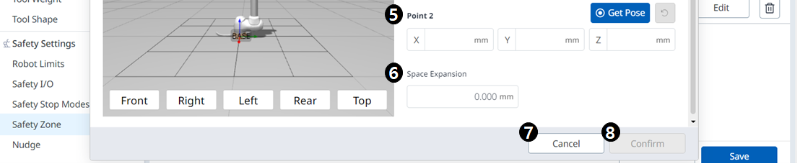

5	第2点	每个字段都是为点2输入值的地方。
6	空间扩张	此字段是可以设置空间扩展的位置。
7	取消	此按钮允许取消设置。
8	确认	此按钮允许您确认设置。

倾斜的立方体

4分

菜单

	项目	说明
1	输入法	您可以选择所需的输入法。
2	空间图像	这是显示选定类型图像的区域。
3	坐标	可以从此下拉列表中选择基准坐标或世界坐标。
4	第1点	每个字段都是为点1输入值的地方。
5	第2点	每个字段都是为点2输入值的地方。
6	第3点	每个字段都是为第3点输入值的地方。
7	第4点	每个字段都是为第4点输入值的地方。
8	空间扩张	此字段是可以设置空间扩展的位置。
9	取消	此按钮允许取消设置。
10	确认	此按钮允许您确认设置。

3点和高度

菜单

	项目	说明
1	输入法	您可以选择所需的输入法。
2	空间图像	这是显示选定类型图像的区域。
3	坐标	可以从此下拉列表中选择基准坐标或世界坐标。
4	第1点	每个字段都是为点1输入值的地方。
5	第2点	每个字段都是为点2输入值的地方。
6	第3点	每个字段都是为第3点输入值的地方。
7	尺寸设置	输入长度，宽度和高度值。
8	偏移设置	输入偏移值。
9	实际点1	您可以检查根据3个点，大小和偏移信息计算的实际点1值。
10	实际点2	您可以检查根据3个点，大小和偏移信息计算的实际点2值。
11	实际点3	您可以检查根据3点，大小和偏移信息计算的实际Point 3值。
12	实际点4	您可以检查根据3点，大小和偏移信息计算的实际Point 4值。
13	空间扩张	此字段是可以设置空间扩展的位置。
14	取消	此按钮允许取消设置。
15	确认	此按钮允许您确认设置。

多平面框

菜单

	项目	说明

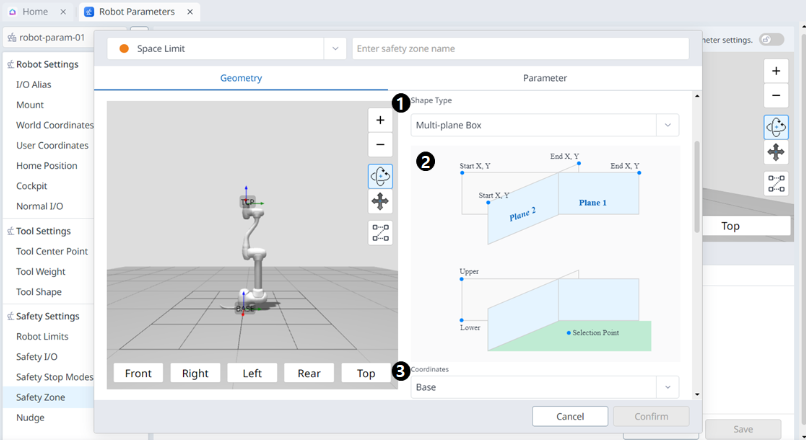

1	形状类型	可从此下拉列表中选择所需的形状类型。
2	形状图像	这是显示选定类型图像的区域。
3	坐标	可以从此下拉列表中选择基准坐标或世界坐标。

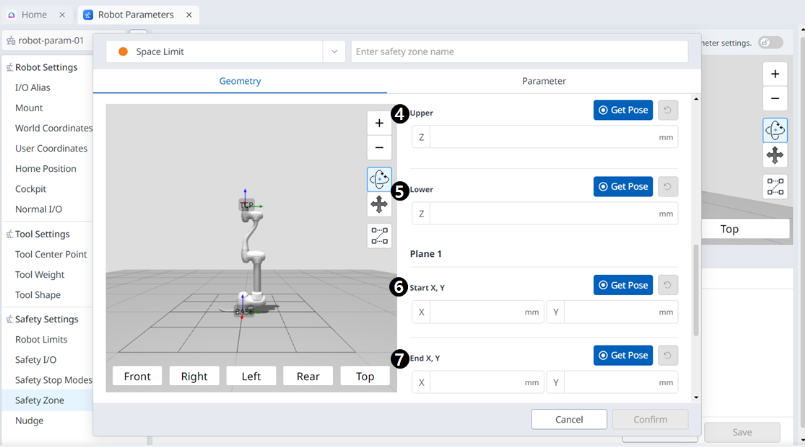

4	上部	此字段是输入上限值的位置。
5	降低	此字段是输入值较低的位置。
6	平面起点X，Y	此字段是输入平面起点的位置。
7	窗格结束X，Y	此字段是输入平面终点的位置。

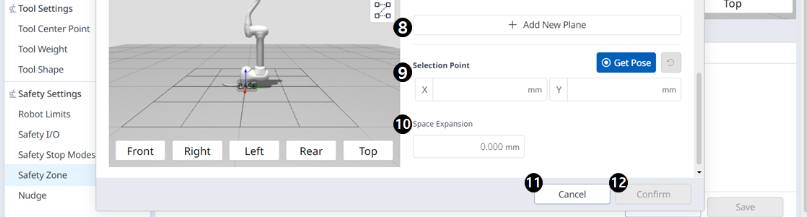

8	添加新基准面	单击此按钮可添加新基准面。
9	选择点	每个字段都是输入选择点值的位置。
10	空间扩张	此字段是可以设置空间扩展的位置。
11	取消	此按钮允许取消设置。
12	确认	此按钮允许您确认设置。
