设置编码器输入端子(TBEN1，TBEN2)

控制器提供两个TBEN端子，允许外部编码器输入。它们支持A，B和Z相作为输入，并根据12V直流执行计数。此外，相位S可用作输送机的启动传感器。

为确保最大输入精确度，请遵守以下规定：

• 使用屏蔽双绞线降低噪音。

• 将电缆屏蔽连接至控制器内的接地端子。

• 在S相输入的情况下，根据传感器类型(NPN/PNP)连接上拉或下拉电阻，以防止浮动。

下图显示了编码器和传感器配置示例，因此在建立连接时请参考它。

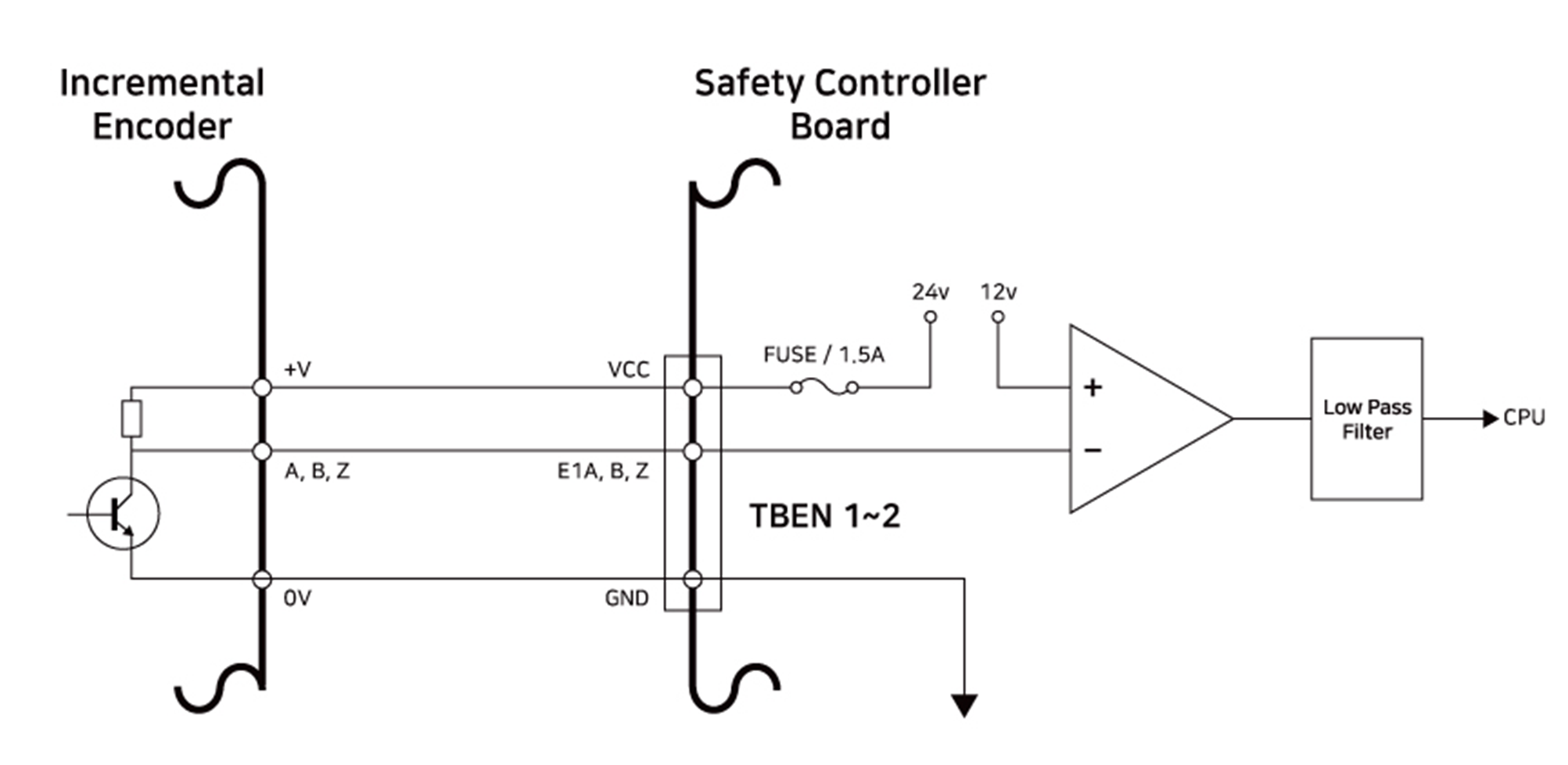

连接增量编码器A，B，Z相

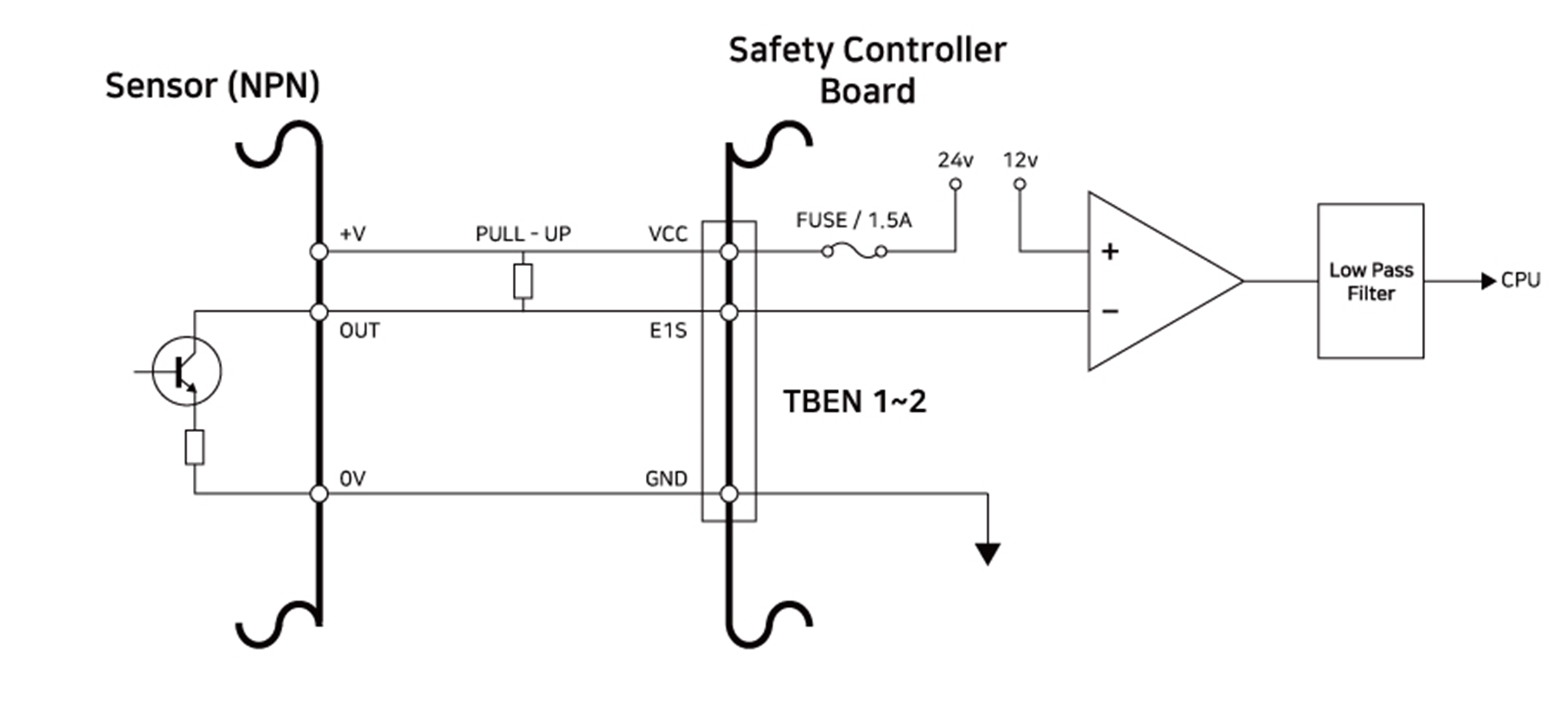

连接NPN传感器

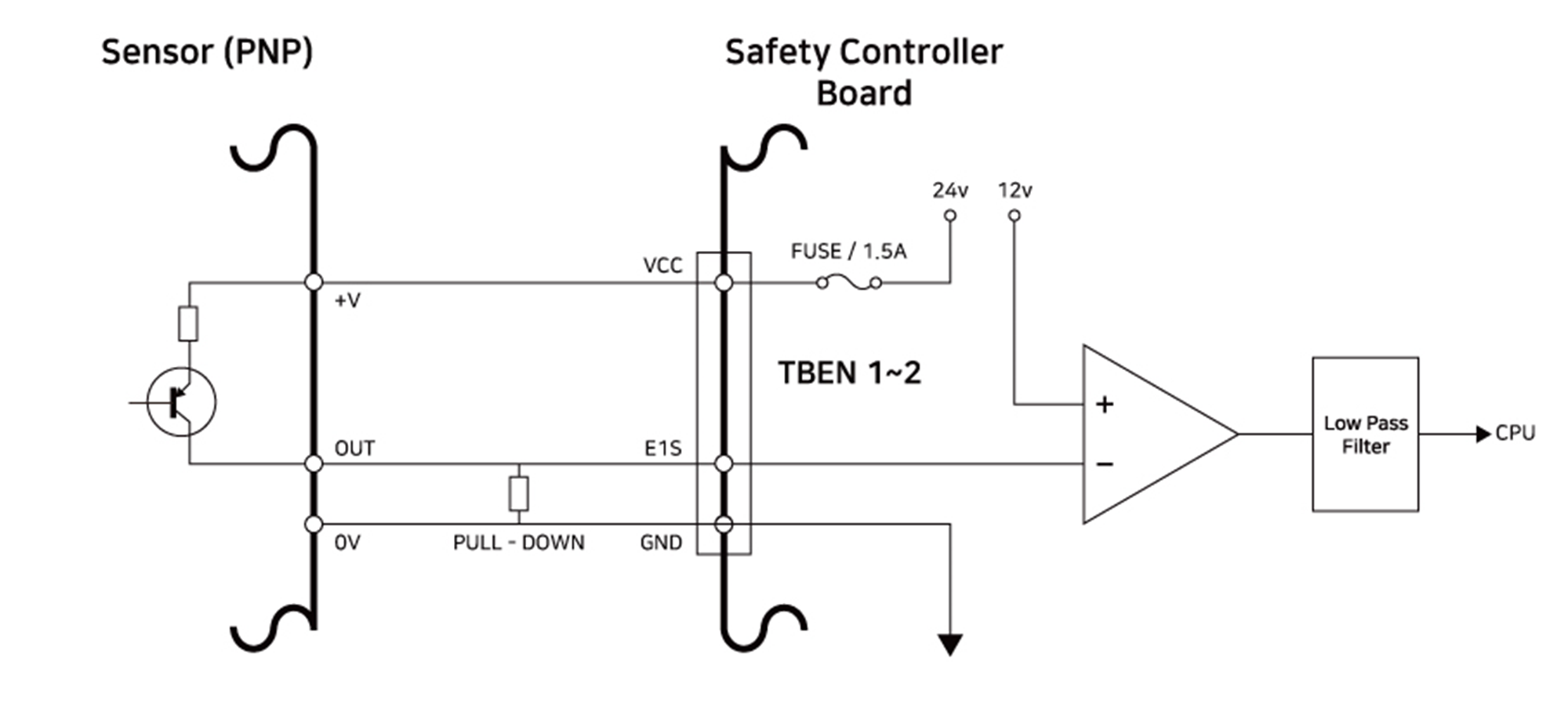

连接PNP传感器
