Funcionamento manual - aprender a Jog

MENDATORY NORMAL 15 MIN


Usando jogs
  • Jog : Move as juntas de um robô ou TCP sobre um eixo de articulação ou eixo de coordenadas selecionado pelo usuário
  • Mover : Mova as juntas do robô ou TCP para a posição alvo introduzida pelo utilizador
  • Alinhar : Move a ponta do robô paralelamente à direção vertical do plano selecionado pelo usuário e à direção do eixo de coordenadas da ponta do robô

O movimento do robô é, em grande parte, dois movimentos separados.

  1. Movimento da junta: Rode cada junta de forma linear
  2. Movimento Tarefa: A tampa da extremidade move-se linearmente em direção à posição alvo

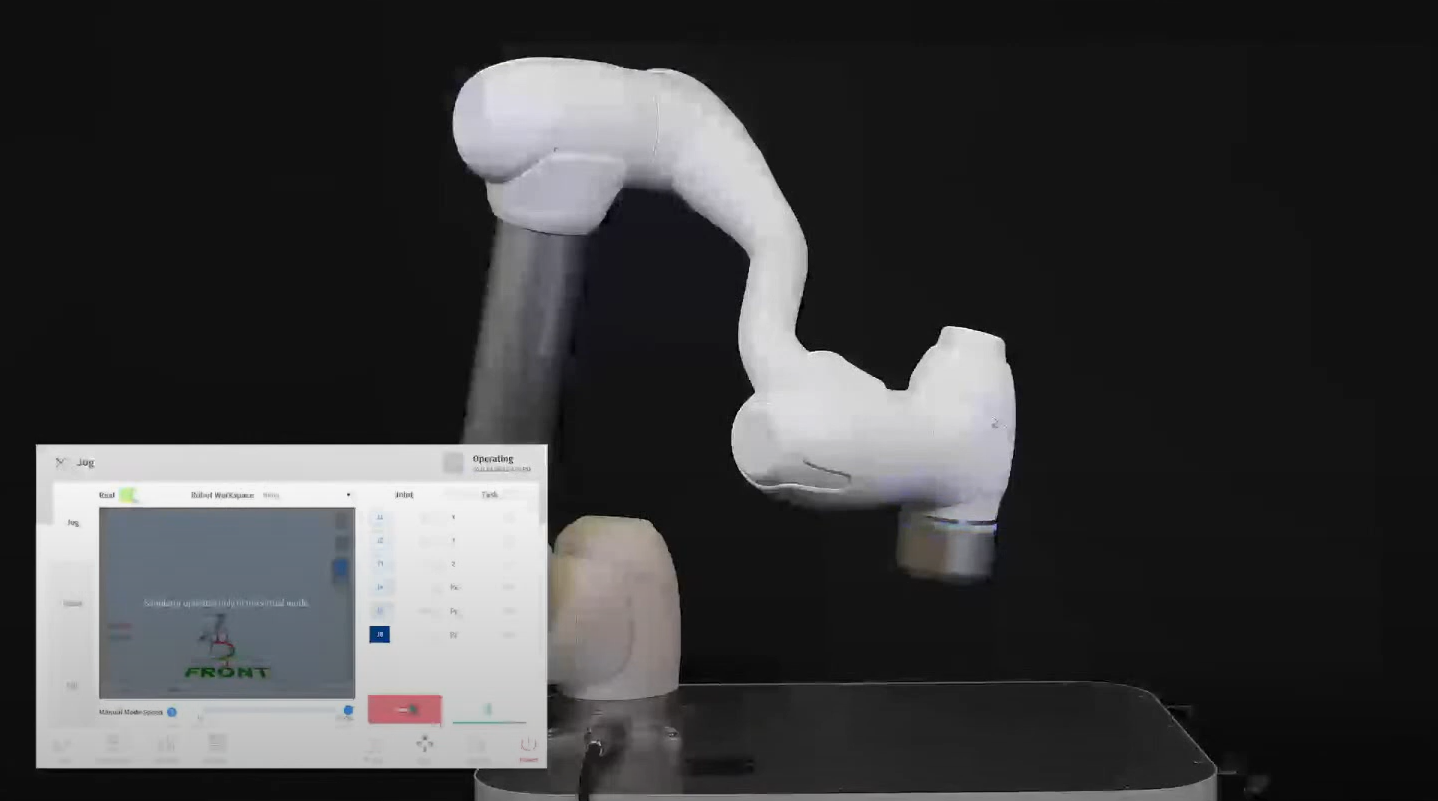

Para mover o robô usando movimento articular na tela de Jog, faça o seguinte:

  1. Selecione o separador Juntas (Juntas).
  2. Selecione o eixo que pretende mover. Por exemplo, J1.
  3. Prima os botões - / - para mover o robot. Enquanto o botão - / - estiver premido, o robot move-se e o ecrã mostra a posição atual em tempo real.

Para mover o robô usando o Movimento de Tarefa na tela Jog, faça o seguinte:

  1. Selecione um sistema de coordenadas de referência. O robô pode ser movido em relação ao sistema de coordenadas da base ou ao sistema de coordenadas da ferramenta.
  2. Selecione a direção que pretende mover. Por exemplo, pode selecionar o eixo X.
  3. Prima os botões - / - para mover o robot. Enquanto o botão - / - estiver premido, o robot move-se e o ecrã mostra a posição atual em tempo real.


Cena em JogEcrã de saltoEcrã de alinhamento Para obter uma descrição detalhada do movimento de movimento rotativo e uma descrição do movimento e alinhamento, consulte a e, respetivamente.

Saber

  • Quando o interrutor de modo físico no canto superior esquerdo da tela Jog é desligado, o robô só se moverá da tela virtual no lado esquerdo da tela Jog. Ligar o interrutor de alternância do modo físico fará com que o robô real se mova.
