Especificações da saída digital da flange

A saída digital de flange é a especificação PNP em que a saída do acoplador fotográfico é configurada para a saída.

Quando a saída digital é ativada, o estado desse canal de saída será de 24 V. Quando a saída digital está desativada, o estado do canal de saída é aberto (flutuante).

As especificações elétricas das saídas digitais são as seguintes:

Parameter

Min

Typ

Max

Unit

Voltage when driving 10mA

23

-

-

V

Voltage when driving 50mA

22.8

-

23.7

V

Current when driving

0

-

50

mA

Cuidado

  • As saídas digitais não estão a limitar a corrente. A operação que não esteja em conformidade com as especificações acima pode resultar em danos permanentes no produto.

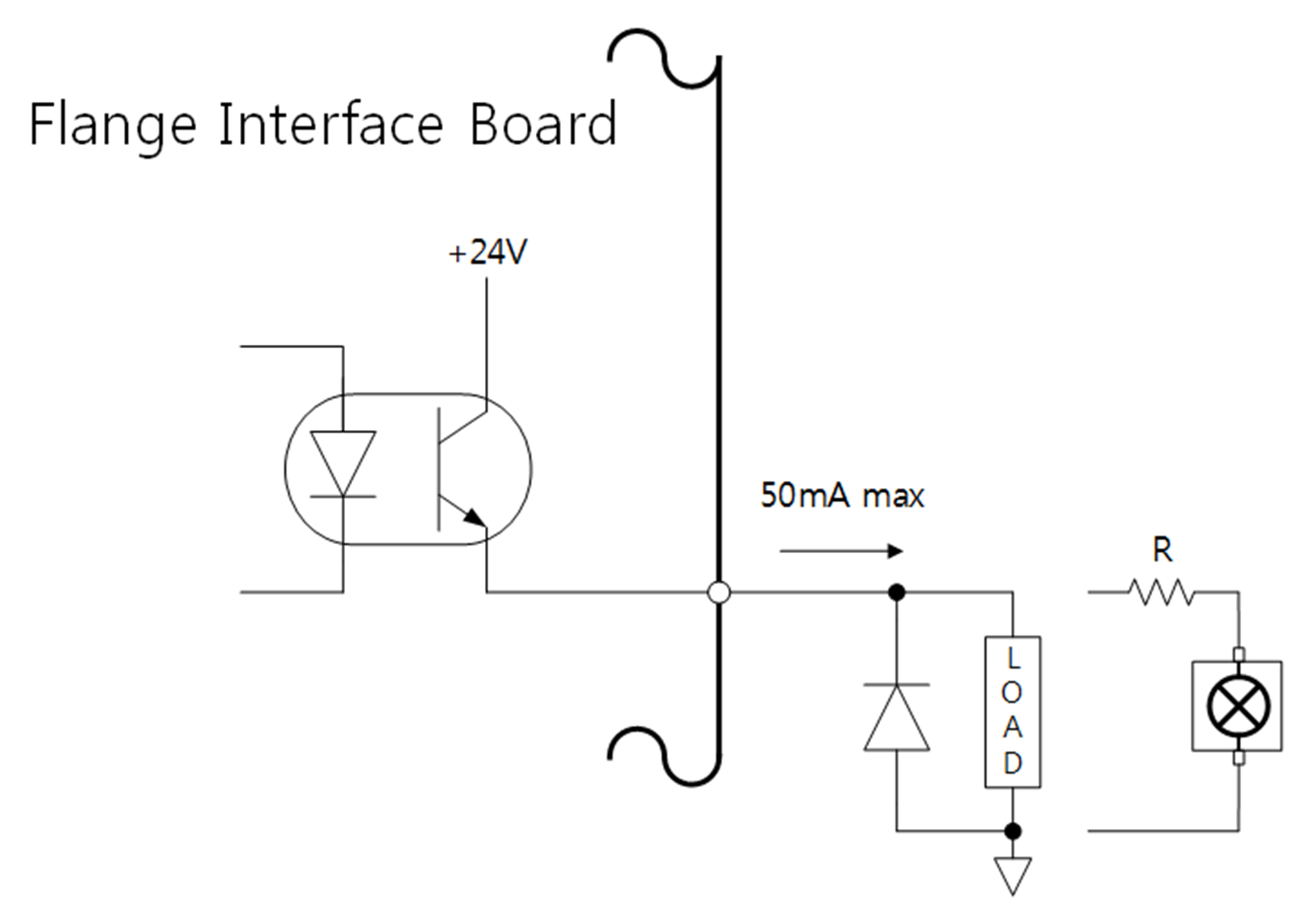

  • Ligue a ferramenta e o Gripper, conforme apresentado abaixo, é um exemplo de uma configuração de saída digital.
  • Ao configurar o circuito, desligue o robô antes de trabalhar.
