Instalação da ferramenta

OBRIGATÓRIO FÁCIL 5 min

Use quatro parafusos M6 para fixar a ferramenta no flange da ferramenta.

  • Recomenda-se usar um torque de aperto de 9 Nm para apertar os parafusos.

  • Use um pino marcador Φ6 coloque para instalar com precisão o robô em um local fixo.

Observação

  • Para obter mais informações sobre o flange da ferramenta, consulte Conexão do Robô e da Ferramenta.

  • A forma como as ferramentas são combinadas pode variar de ferramenta para ferramenta. Para obter mais informações sobre a instalação da ferramenta, consulte o manual fornecido pelo fabricante da ferramenta.

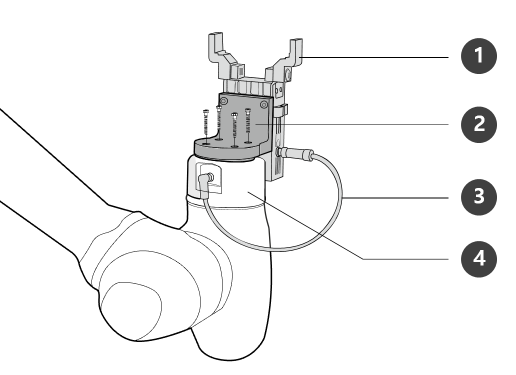

No

Itens

1

Ferramentas

2

Suporte

3

Cabo

4

Flange da ferramenta
