Zona de segurança

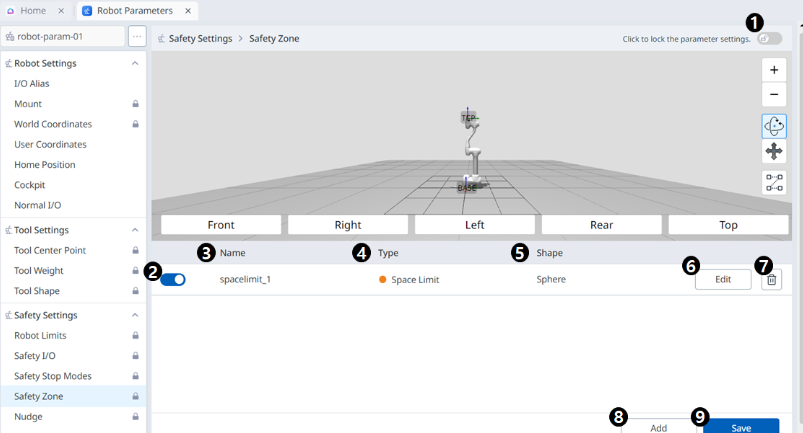

Tela de configurações da zona de segurança

Menu
Itens | Descrição | |
|---|---|---|
| 1 | Botão de alternância Bloquear | Usado para bloquear o valor definido. A senha de segurança é necessária para modificar o valor definido. |
| 2 | Escolha se deseja ativar | Este botão permite aplicar/cancelar a aplicação da Zona de segurança criada. |
| 3 | Nome da zona | O nome dado pelo usuário ao criar a Zona de Segurança |
| 4 | Tipo de zona | Tipos de zona de segurança (cada tipo tem parâmetros diferentes para definir)
|
| 5 | Forma da zona | Formas da zona de segurança
|
| 6 | Editar |
|
| 7 | Excluir | Este botão permite que a zona segura seja excluída. |
| 8 | Adicionar |
|
| 9 | Salvar | Este botão permite que qualquer alteração nas configurações em relação à Zona de segurança seja salva. |

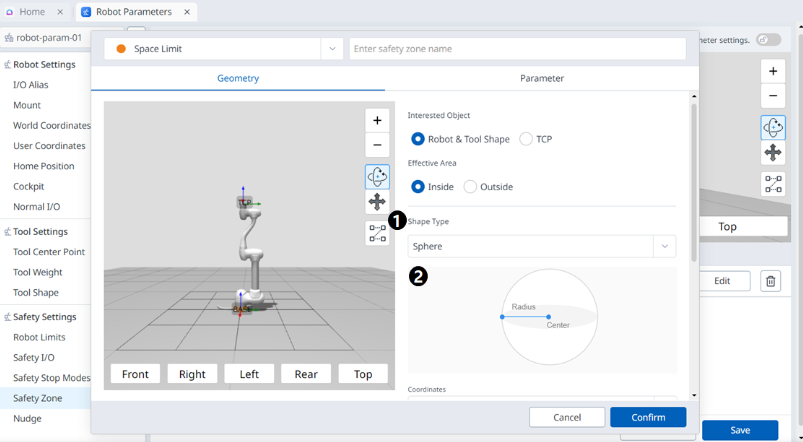

Esfera


Menu
Itens | Descrição | |
|---|---|---|
| 1 | Tipo de forma | O tipo de forma desejado pode ser selecionado nessa lista suspensa. |
| 2 | Moldar imagem | Esta é a área onde a imagem do tipo selecionado é vista. |

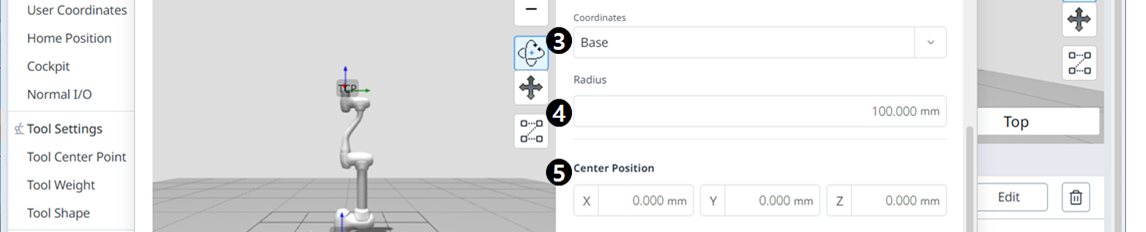

| 3 | Coordenadas | As coordenadas Base ou Mundial podem ser selecionadas nessa lista suspensa. |
| 4 | Raio | É aqui que o valor do raio é inserido. |
| 5 | Posição central | O valor central pode ser definido nesses campos para cada um dos eixos X, Y e Z. |
| 6 | Cálculo automático | Este botão permite que a opção Medição automática seja ativada. |
| 7 | Imagem de cálculo automático | Esta área é onde a imagem necessária para a medição automática é vista. Isso aparece quando a opção Medição automática está ativada. |
| 8 | Ponto 1 | Cada campo é onde o valor do Ponto 1 é inserido. |
| 9 | Ponto 2 | Cada campo é onde o valor do Ponto 2 é inserido. |
| 10 | Calcular automaticamente | Este botão permite que o cálculo automático seja executado. |
| 11 | Expansão de espaço | Este campo é onde a Expansão de espaço pode ser definida. |
| 12 | Cancelar | Este botão permite que a configuração seja cancelada. |
| 13 | Confirme | Este botão permite confirmar a configuração. |
Cilindro
Menu
Itens | Descrição | |
|---|---|---|
| 1 | Tipo de forma | O tipo de forma desejado pode ser selecionado nessa lista suspensa. |
| 2 | Moldar imagem | Esta é a área onde a imagem do tipo selecionado é vista. |
| 3 | Coordenadas | As coordenadas Base ou Mundial podem ser selecionadas nessa lista suspensa. |
| 4 | Raio | É aqui que o valor do raio é inserido. |
| 5 | Parte superior | Este campo é onde o valor superior é inserido. |
| 6 | Abaixe | Este campo é onde o valor inferior é inserido. |
| 7 | Posição central | O valor central pode ser definido nesses campos para cada um dos eixos X e Y. |
| 8 | Calcular automaticamente | Este botão permite que a opção Medição automática seja ativada. |
| 9 | Calcular imagem automaticamente | Esta área é onde a imagem necessária para a medição automática é vista. Isso aparece quando a opção Medição automática está ativada. |
| 10 | Parte superior | Este campo é onde o valor superior é inserido. |
| 11 | Abaixe | Este campo é onde o valor inferior é inserido. |
| 12 | Origem | Este campo é onde o valor de origem é inserido. |
| 13 | Raio | Este campo é onde o valor do raio é inserido. |
| 14 | Calcular automaticamente | Este botão permite que o cálculo automático seja executado. |
| 15 | Expansão de espaço | Este campo é onde a Expansão de espaço pode ser definida. |
| 16 | Cancelar | Este botão permite que a configuração seja cancelada. |
| 17 | Confirme | Este botão permite confirmar a configuração. |
Cubóide
Menu
Itens | Descrição | |
|---|---|---|
| 1 | Tipo de forma | O tipo de forma desejado pode ser selecionado nessa lista suspensa. |
| 2 | Moldar imagem | Esta é a área onde a imagem do tipo selecionado é vista. |
| 3 | Coordenadas | As coordenadas Base ou Mundial podem ser selecionadas nessa lista suspensa. |
| 4 | Ponto 1 | Cada campo é onde o valor do Ponto 1 é inserido. |
| 5 | Ponto 2 | Cada campo é onde o valor do Ponto 2 é inserido. |
| 6 | Expansão de espaço | Este campo é onde a Expansão de espaço pode ser definida. |
| 7 | Cancelar | Este botão permite que a configuração seja cancelada. |
| 8 | Confirme | Este botão permite confirmar a configuração. |
Cubóide inclinado

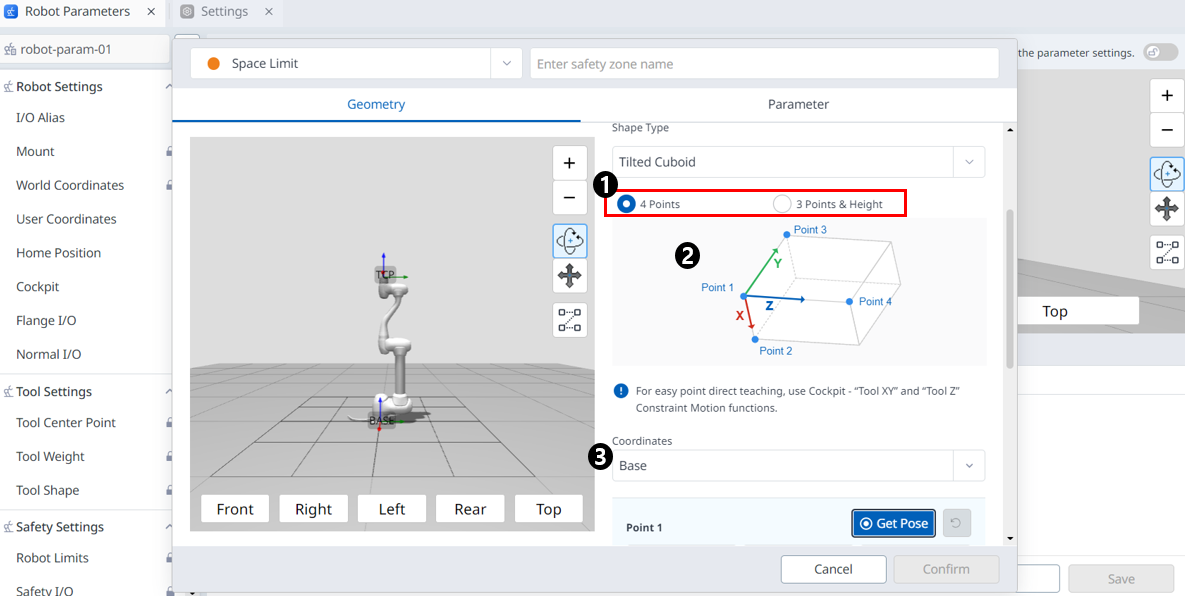

4 pontos


Menu
Itens | Descrição | |
|---|---|---|
| 1 | método de entrada | Você pode escolher o método de entrada desejado. |
| 2 | Space Image (Imagem espacial) | Esta é a área onde a imagem do tipo selecionado é vista. |
| 3 | Coordenadas | As coordenadas Base ou Mundial podem ser selecionadas nessa lista suspensa. |

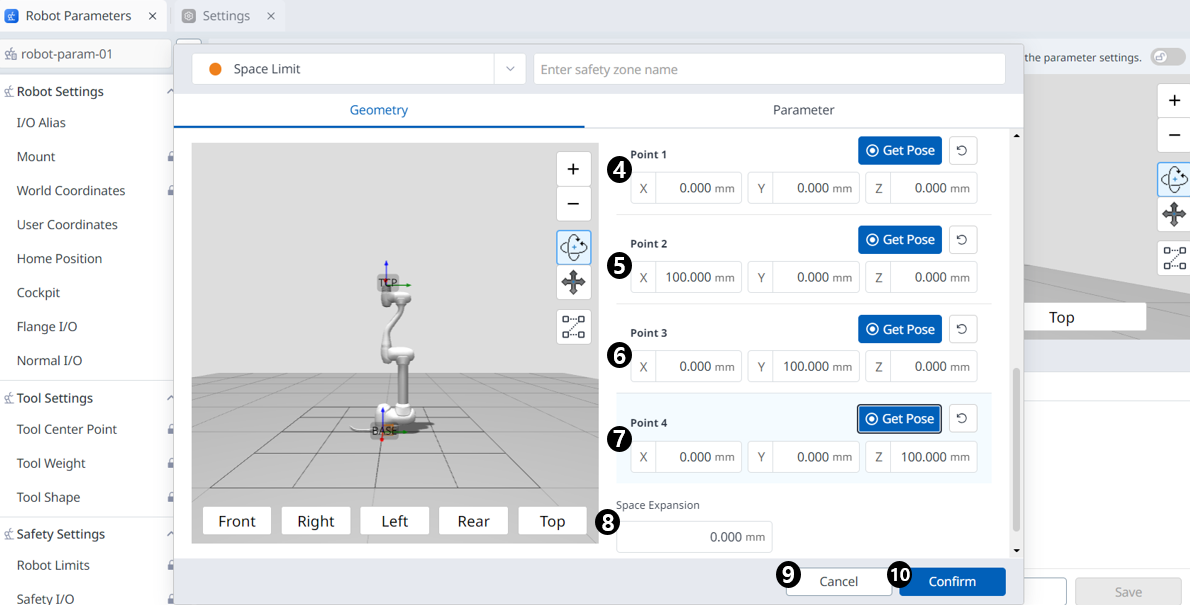

| 4 | Ponto 1 | Cada campo é onde o valor do Ponto 1 é inserido. |
| 5 | Ponto 2 | Cada campo é onde o valor do Ponto 2 é inserido. |
| 6 | Ponto 3 | Cada campo é onde o valor do Ponto 3 é inserido. |
| 7 | Ponto 4 | Cada campo é onde o valor do Ponto 4 é inserido. |
| 8 | Expansão de espaço | Este campo é onde a Expansão de espaço pode ser definida. |
| 9 | Cancelar | Este botão permite que a configuração seja cancelada. |
| 10 | Confirme | Este botão permite confirmar a configuração. |

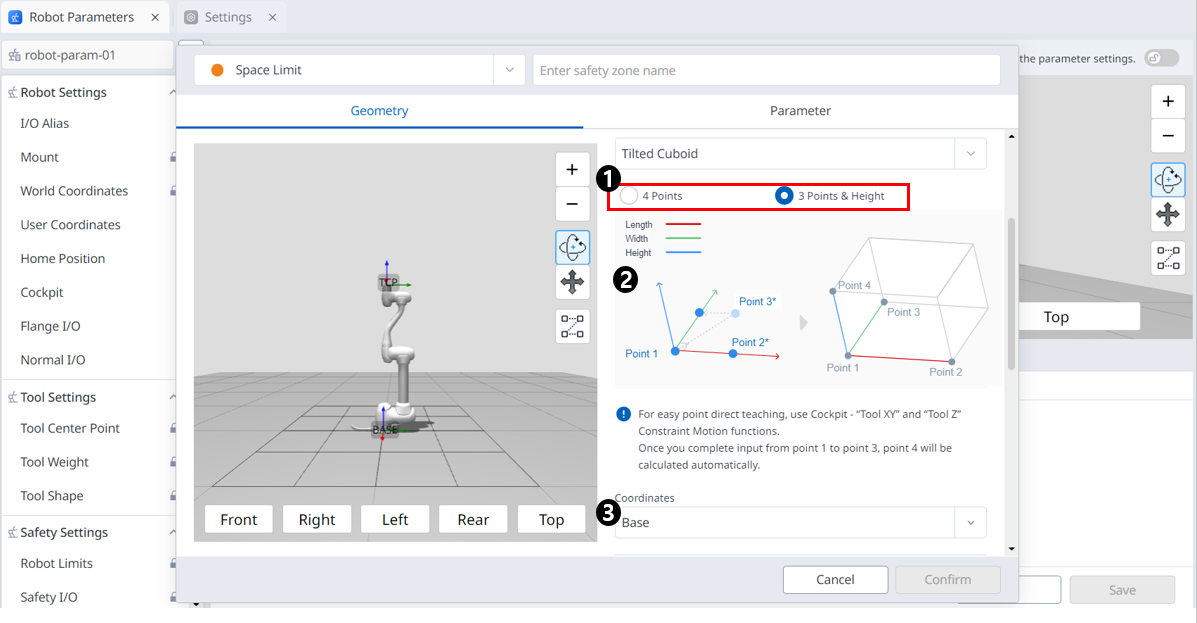

3 pontos e altura




Menu
Itens | Descrição | |
|---|---|---|
| 1 | método de entrada | Você pode escolher o método de entrada desejado. |
| 2 | Space Image (Imagem espacial) | Esta é a área onde a imagem do tipo selecionado é vista. |
| 3 | Coordenadas | As coordenadas Base ou Mundial podem ser selecionadas nessa lista suspensa. |

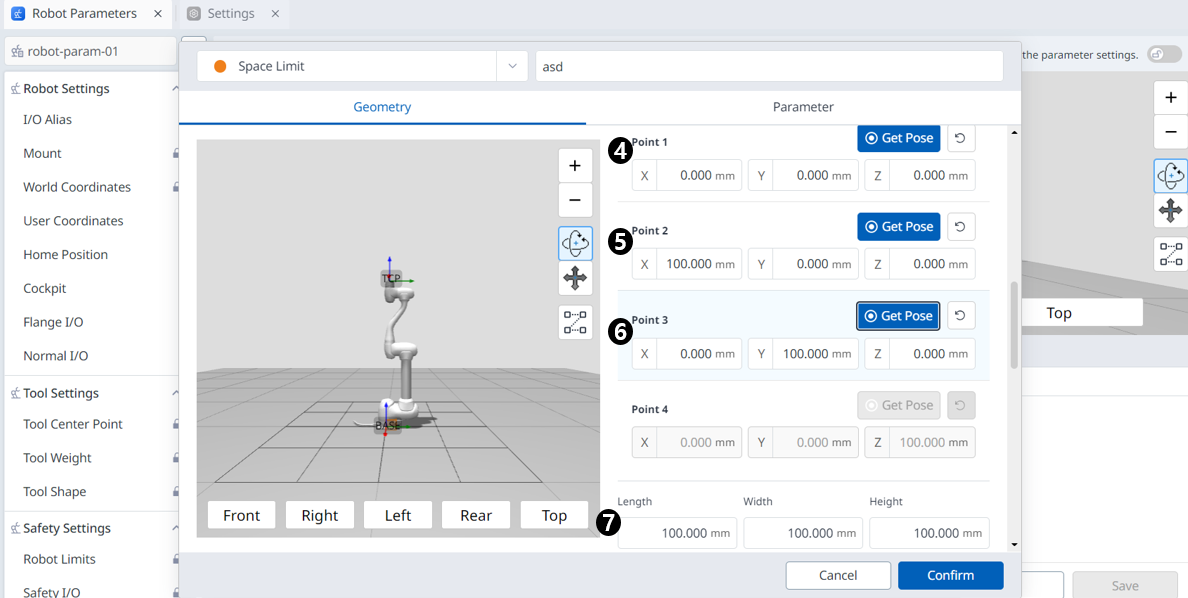

| 4 | Ponto 1 | Cada campo é onde o valor do Ponto 1 é inserido. |
| 5 | Ponto 2 | Cada campo é onde o valor do Ponto 2 é inserido. |
| 6 | Ponto 3 | Cada campo é onde o valor do Ponto 3 é inserido. |
| 7 | configurações de tamanho | Insira os valores Comprimento, Largura e Altura. |

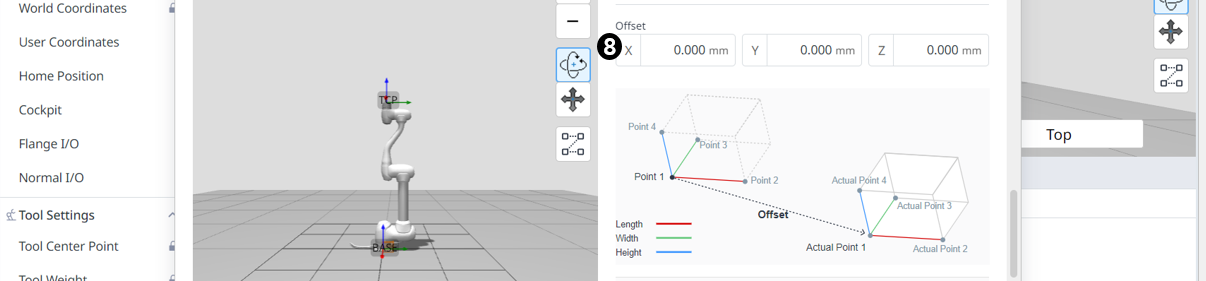

| 8 | configurações de offset | Insira um valor de offset. |

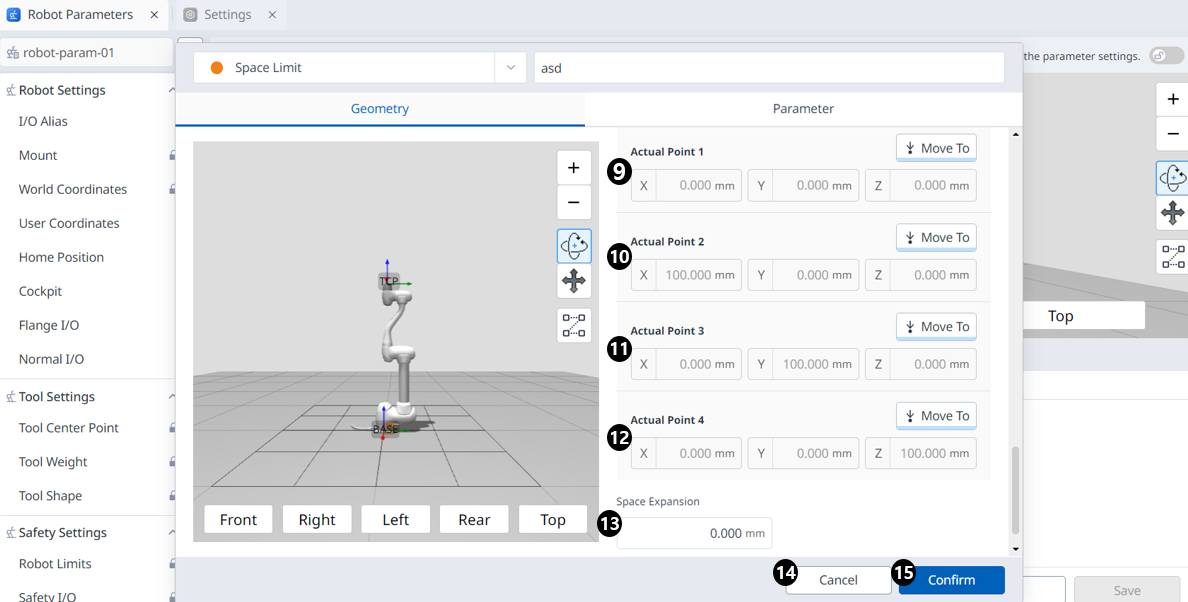

| 9 | Ponto real 1 | Você pode verificar o valor real do Ponto 1 calculado com base nas informações de ponto 3, tamanho e deslocamento. |
| 10 | Ponto real 2 | Você pode verificar o valor real do Ponto 2 calculado com base nas informações de ponto 3, tamanho e deslocamento. |
| 11 | Ponto real 3 | Você pode verificar o valor real do Ponto 3 calculado com base nas informações de ponto 3, tamanho e deslocamento. |
| 12 | Ponto real 4 | Você pode verificar o valor real do Ponto 4 calculado com base nas informações de ponto 3, tamanho e deslocamento. |
| 13 | Expansão de espaço | Este campo é onde a Expansão de espaço pode ser definida. |
| 14 | Cancelar | Este botão permite que a configuração seja cancelada. |
| 15 | Confirme | Este botão permite confirmar a configuração. |
Caixa multiplanar
Menu
Itens | Descrição | |
|---|---|---|
| 1 | Tipo de forma | O tipo de forma desejado pode ser selecionado nessa lista suspensa. |
| 2 | Moldar imagem | Esta é a área onde a imagem do tipo selecionado é vista. |
| 3 | Coordenadas | As coordenadas Base ou Mundial podem ser selecionadas nessa lista suspensa. |
| 4 | Parte superior | Este campo é onde o valor superior é inserido. |
| 5 | Abaixe | Este campo é onde o valor inferior é inserido. |
| 6 | Início do plano X, Y | Este campo é onde o ponto inicial do plano é inserido. |
| 7 | Extremidade do painel X,Y | Este campo é onde o ponto final do plano é inserido. |
| 8 | Adicionar novo plano | Clicar neste botão adiciona um novo plano. |
| 9 | Ponto de seleção | Cada campo é onde os valores do Ponto de Seleção são inseridos. |
| 10 | Expansão de espaço | Este campo é onde a Expansão de espaço pode ser definida. |
| 11 | Cancelar | Este botão permite que a configuração seja cancelada. |
| 12 | Confirme | Este botão permite confirmar a configuração. |
