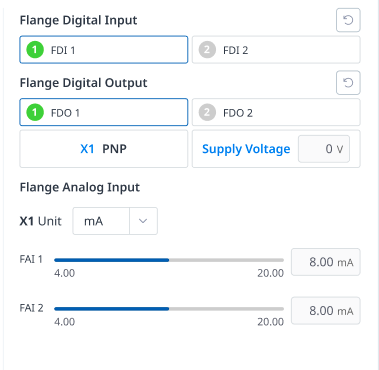

Configuração da porta de E/S do flange

Entrada digital de flange

1. Verifique o número da porta do dispositivo ligado à flange.

2. O seguinte é apresentado dependendo do estado da entrada digital do número correspondente.

   • Se o sinal digital for um sinal elevado, o ícone é apresentado a verde claro.

   • Se o sinal digital for um sinal baixo, o ícone é apresentado a cinzento.

Saída digital da flange

1. Verifique o número da porta do dispositivo ligado à flange.

2. Prima o ícone ligar/desligar correspondente ao número da porta para ativar ou desativar a saída digital.

   • Quando o ícone Ligado é pressionado, o ícone muda para verde claro e a porta correspondente é ativada.

   • Quando o ícone Desligado é pressionado, o ícone muda para verde claro e a porta correspondente é desativada.

Entrada Analógica Flangeada

1. Prima a lista pendente na entrada analógica da flange do controlador para selecionar o item a verificar.

2. Verifique as informações da entrada analógica da flange do item selecionado apresentado no ecrã.
