Visão geral do limite de espaço e forma das zonas
Como definir a forma do limite de espaço/zona é a seguinte.
|
Item
|
Descrição
|
|
Cuboide
|
A forma do Limite de Espaço/Zona é criada como um cuboide.
|
|
Cuboide inclinado
|
A forma do limite de espaço /zona é criada como um cuboide inclinado.
-
Introduzir o ponto de referência (ponto 1),ponto final do eixo x (ponto 2),ponto final do eixo y (ponto 3), E pontofinal do eixo z (ponto 4)do cuboide inclinado e toque no botão Salvar pose.
-
3 linhas (Ponto 1-Point2, Ponto 1-Ponto 3, Ponto 1-Ponto 4) devem cruzar-se em um ângulo reto. (um desvio de 5 graus é aceitável)
-
Se você usar funções de movimento restrito, como "restrição de plano" e "restrição de eixo" no cockpit usando o ponto 1 como ponto de referência, os pontos para o ponto 2, ponto 3,e o ponto 4são mais facilmente encontrados.
|
|
Cilindro
|
A forma do limite de espaço/zona é criada como um cilindro.
Introduza o ponto a uma distância de raio, o ponto do plano superior e o ponto do plano inferior do cilindro e toque no botão Save Pose (Guardar posição).
|
|
Caixa multiplano
|
A forma do limite de espaço/zona é criada como uma caixa multiplano.
-
Defina a altura da parte superior e inferior da caixa de múltiplos planos e prima o botão Add Pose (Adicionar pose) para adicionar um plano.
-
Selecione as coordenadas X e Y para definir a direção do plano e toque no botão Save Pose (Guardar posição). Podem ser configurados até seis planos.
-
Defina as coordenadas do ponto na área que deseja definir.
|
|
Esfera
|
A forma do Limite de Espaço/Zona é criada como uma esfera.
-

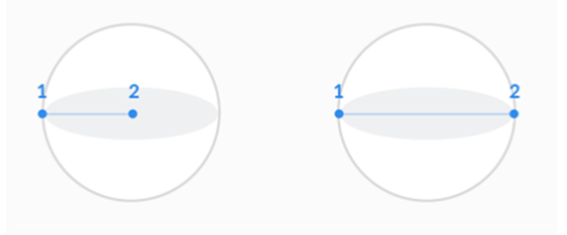

Para configurar o raio, introduza as posições do ponto central e do ponto final da esfera e, para configurar o diâmetro, introduza dois pontos finais da esfera e, em seguida, toque no botão Guardar pose.
|
