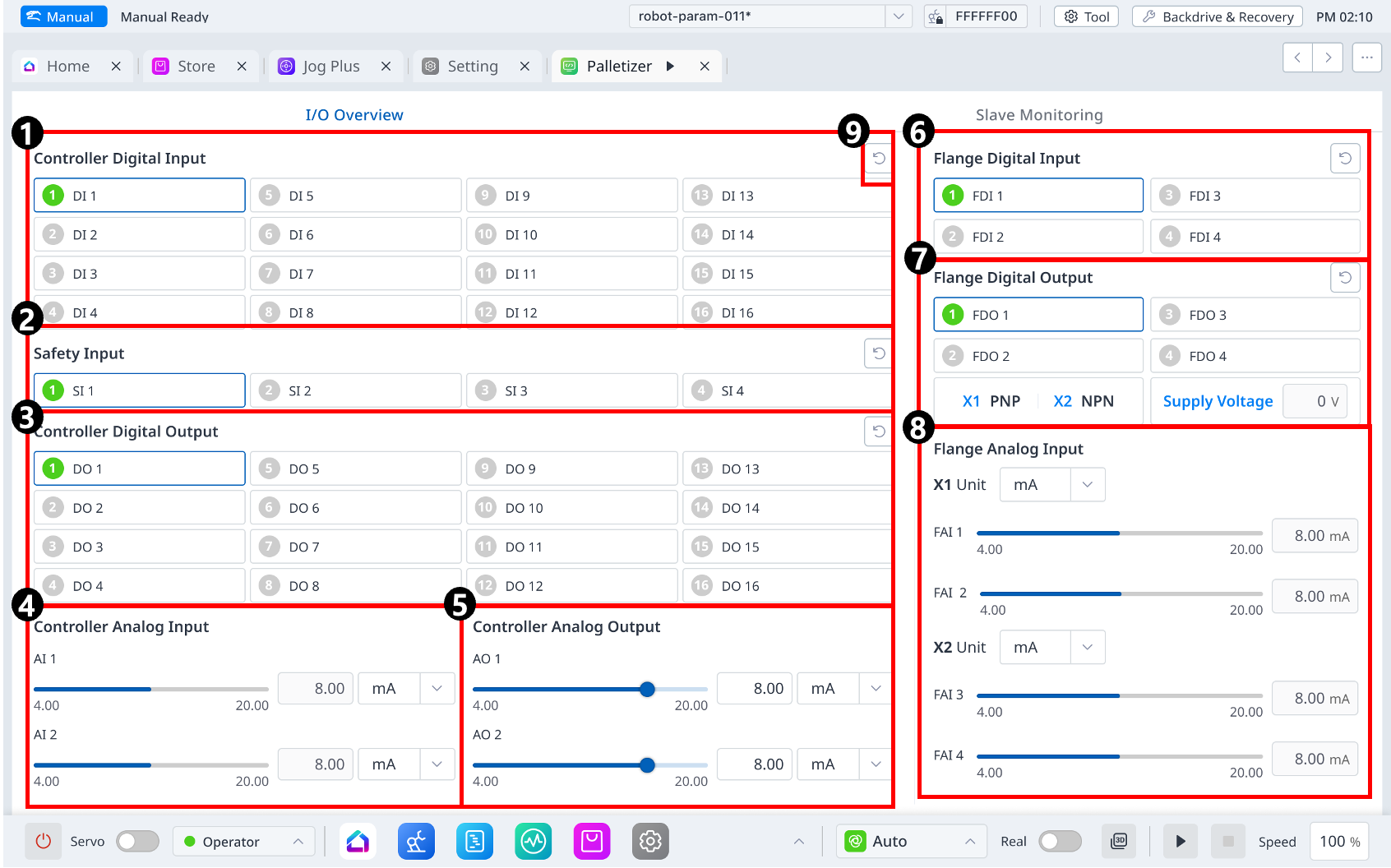

Disposição do ecrã para o módulo de estado

1

Controller Digital Input

Esta seção é onde a entrada digital do controlador está definida.

2

Safety Input

Esta seção é onde a entrada de segurança é definida

3

Controller Digital Output

Esta seção é onde a saída digital do controlador está definida.

4

Controller Analog Input

Esta seção é onde a entrada analógica do controlador está definida.

5

Controller Analog Output

Esta seção é onde a saída analógica do controlador está definida.

6

Flange Digital Input

Esta seção é onde a entrada digital de flange está definida.

7

Flange Digital Output

Esta seção é onde a saída digital da flange está definida.

8

Flange Analog Input

Esta secção é onde apresenta o estado da entrada analógica do flange.

9

Refresh

Este botão permite alterar as definições para as predefinições.
