Ustawienia urządzenia Smart Pendant

Przestroga

Ekran ustawienia Smart Pendant jest przeznaczony do konfiguracji funkcji dostępnych jako opcje w urządzeniach serii A.


  1. Wybrać menu Smart Pendant Setting z menu Robot Setting.
    • Bieżące informacje o ustawieniach są wyświetlane w oknie zarządzania ustawieniami.
  2. Ustawić przełącznik Use Smart Pendant na ON.
    • Po ponownym uruchomieniu systemu z włączonym urządzeniem Smart Pendant system uruchomi się w trybie zdalnego sterowania.
  3. Wybrać zadanie
    • Jest to zadanie do użycia w trybie Smart Pendant.
  4. Kliknąć przycisk Confirm, a następnie przycisk Start Smart Pendant.

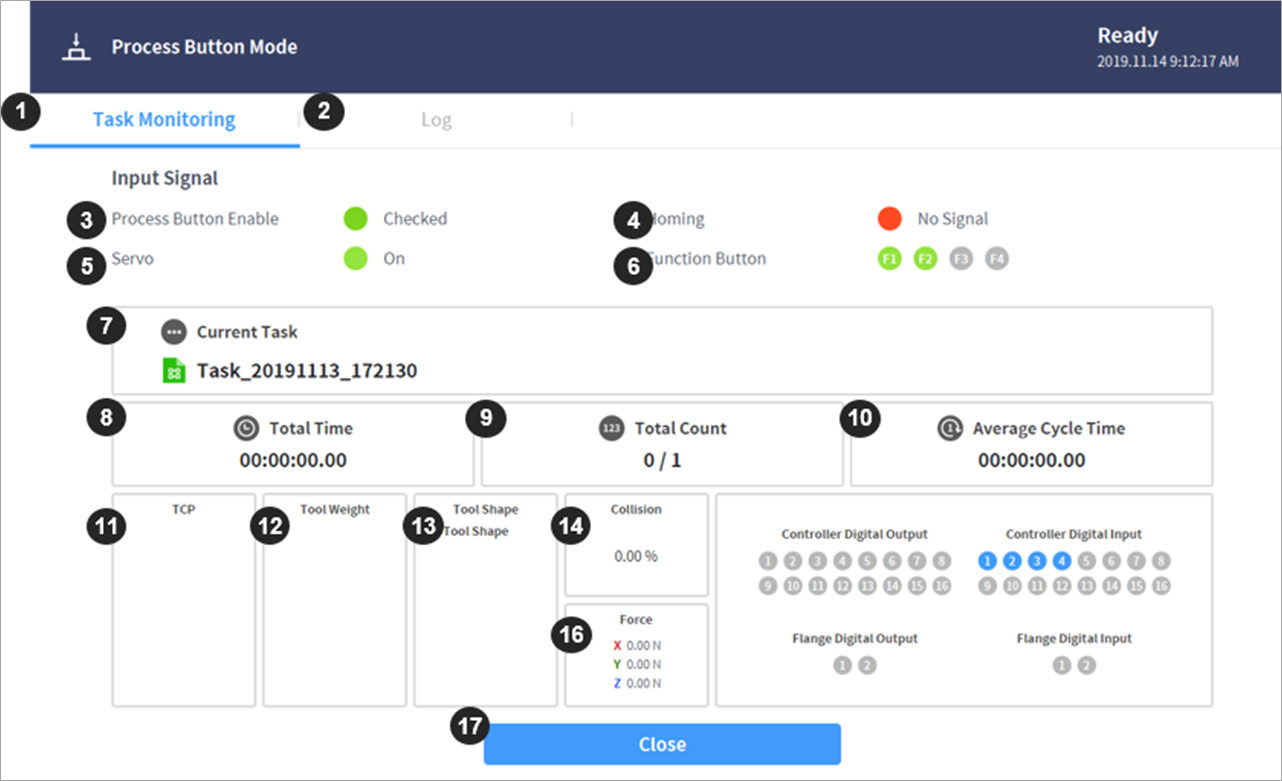

    • Zostanie wyświetlony ekran pulpitu urządzenia Smart Pendant, na którym dostępne będą polecenia związane z korzystaniem z urządzenia Smart Pendant.
      Jeśli tryb Smart Pendant zostanie uruchomiony z poziomu systemu Windows, ekran programatora ręcznego także zmieni się na ekran urządzenia Smart Pendant.


Lp

Element

Opis

1

Task Monitoring Tab

Na tej karcie są wyświetlane informacje o monitoringu niezbędne do podania sygnału wejściowego i zadania z urządzenia Smart Pendant.

2

Log Tab

Na tej karcie są wyświetlane wiadomości z dziennika zebrane w trakcie wykonywania zadania.

3

Smart Pendant Enable Signal

Jeśli do sterownika podłączono urządzenie Smart Pendant, element ten jest wyświetlany jako Checked (kolor zielony).

4

Homming Signal

Po naciśnięciu przycisku przywracania do położenia spoczynkowego w urządzeniu Smart Pendant, wskaźnik ma postać Checked (kolor zielony).

5

Servo On/Off Signal

Wyświetla stan Servo On/Off

6

Function Button Signal

Wskaźniki stanu naciśnięcia przycisków od P1 od P4

7

Current Task

W tym obszarze wyświetlane jest zadanie, które ma zostać użyte przez urządzenie Smart Pendant

8

Total Time

Czas całkowity odtwarzania zadania

9

Total Count

Licznik pętli zadania

10

Average Cycle Time

Średni czas odtwarzania na każdy cykl zadania

11

TCP Indicator

Informacja o TCP używanym podczas bieżącego zadania

12

Tool Weight Indicator

Informacja o ciężarze narzędzia używanym podczas bieżącego zadania

13

Tool Shape Indicator

Informacje o kształcie narzędzia używanym podczas bieżącego narzędzia

14

Collision

Informacje o progu kolizji

15

Force

Informacje o sile

16

Digital / Flange I/O information

Informacje o we/wy cyfrowych/kołnierza

17

Close

Przycisk zamykania trybu Smart Pendant.

Uwaga

Jeśli w trybie inteligentnego programatora wystąpi zatrzymanie awaryjne lub zatrzymanie ochronne, należy postępować w następujący sposób:

  1. Zatrzymanie awaryjne: Zostanie wyświetlone okno dialogowe zatrzymania awaryjnego. Po wyeliminowaniu przyczyny zatrzymania awaryjnego – wyciągnięciu lub obróceniu wyłącznika awaryjnego w celu zresetowania – wyskakujące okno zamyka się automatycznie.
  2. Zatrzymanie ochronne powodujące przejście do stanu Servo Off: Zostanie wyświetlone czerwone okno dialogowe zatrzymania ochronnego. Jeśli przycisk Servo On zostanie naciśnięty na inteligentnym programatorze po usunięciu przyczyny zatrzymania ochronnego, włączą się serwonapędy robota i automatycznie zamknie się wyskakujące okno.
  3. Zatrzymanie ochronne powodujące przejście do stanu Interrupted: Zostanie wyświetlone żółte okno dialogowe zatrzymania ochronnego. Jeśli zostanie naciśnięty przycisk Reset na inteligentnym programatorze, stan robota zmieni się na zwykły stan gotowości – Manual Standby, Auto Standby lub HGC standby.
  4. Aby uzyskać szczegółowe informacje na temat statusu dla każdego trybu, zapoznaj się z „ Stan i kolor wskaźnika LED kołnierza w poszczególnych trybach


W przypadku naruszeń bezpieczeństwa, których przyczyny nie można usunąć bez przestawienia robota, można użyć funkcji Luzowanie zacisku przez kokpit
