Podłączanie sterownika i urządzenia Smart Pendant

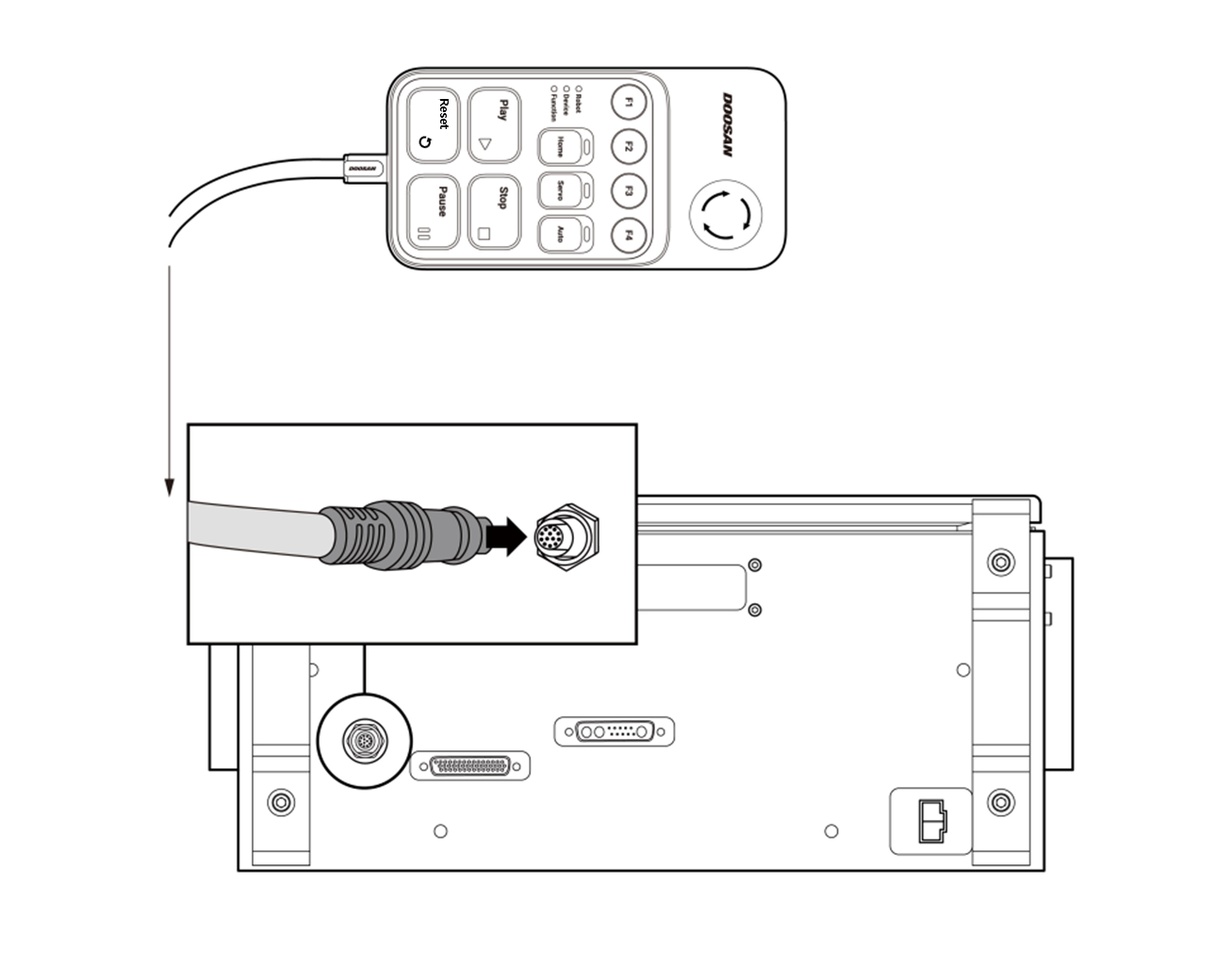

Podłączyć kabel urządzenia Smart Pendant do odpowiedniego sterownika i złącza oraz wprowadzić śrubę zabezpieczającą, a następnie obrócić ją w prawo, aby zabezpieczyć kabel przed poluzowaniem.

Ostrzeżenie

  • Jeśli położenie (punkt Przełącznik ustawiania przycisku zatrzymania awaryjnego) przełącznika ustawiania przycisku zatrzymania awaryjnego jest inne od rzeczywistej konfiguracji, przycisk zatrzymania awaryjnego może ulec awarii i spowodować zranienie użytkownika w sytuacji awaryjnej. Z tego względu należy sprawdzić stan ustawienia i działanie przycisku zatrzymania awaryjnego.

Przestroga

  • Przed podłączeniem kabla sprawdzić, czy styki kabla nie są uszkodzone lub zgięte.
  • Jeśli urządzenie Smart Pendant podczas użytkowania jest zawieszone na ścianie lub na sterowniku, należy uważać, aby nie potknąć się o kable użyte do wykonania połączenia.
  • Nie dopuścić do zetknięcia się sterownika, urządzenia Smart Pendant i kabla z wodą.
  • Nie montować sterownika ani urządzenia Smart Pendant awaryjnego w otoczeniu zapylonym lub wilgotnym.
  • Sterownik i urządzenie Smart Pendant nie mogą być wystawione na pył w ilości przekraczającej parametry stopnia ochrony IP20. Należy zachować szczególną ostrożność w środowiskach, w których występuje pył przewodzący.
  • Promień krzywizny kabla urządzenia Smart Pendant powinien być większy niż minimalny promień krzywizny (120 mm).

Uwaga

  • Podczas konfigurowania systemu zaleca się wytłumienie hałasu, aby zapobiec przenoszeniu się fal akustycznych między urządzeniami i nieprawidłowemu działaniu systemu.

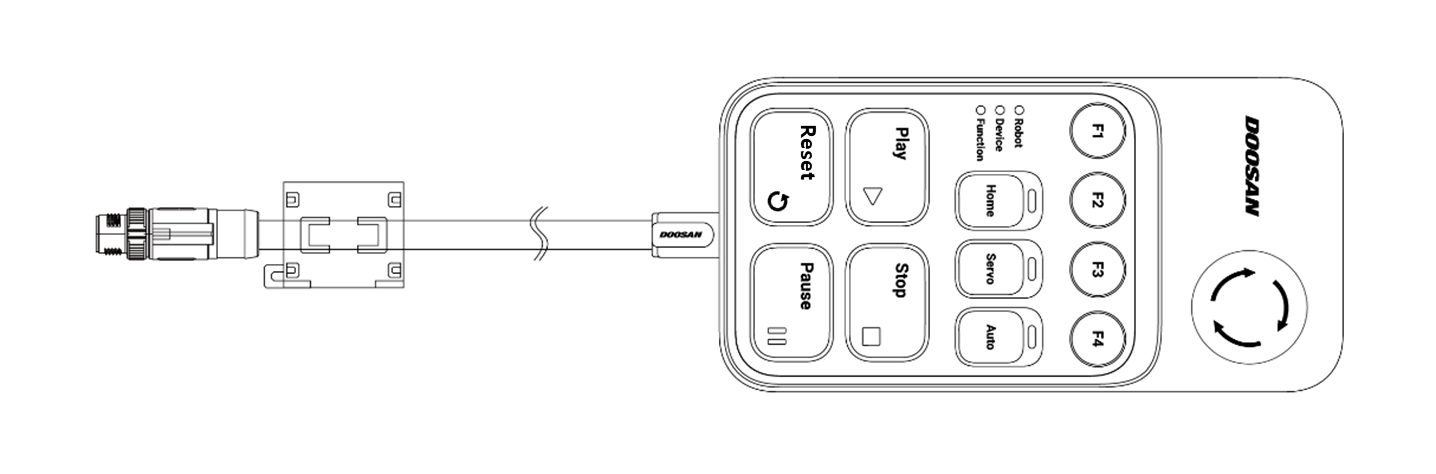

  • Jeśli na działanie urządzenia Smart Pendant wpływają zakłócenia wytwarzane przez fale elektromagnetyczne, niezbędne jest zainstalowanie rdzenia ferrytowego w celu zapewnienia prawidłowego działania. Miejsce instalacji jest następujące:
