Podłączanie sterownika i przycisku zatrzymania awaryjnego

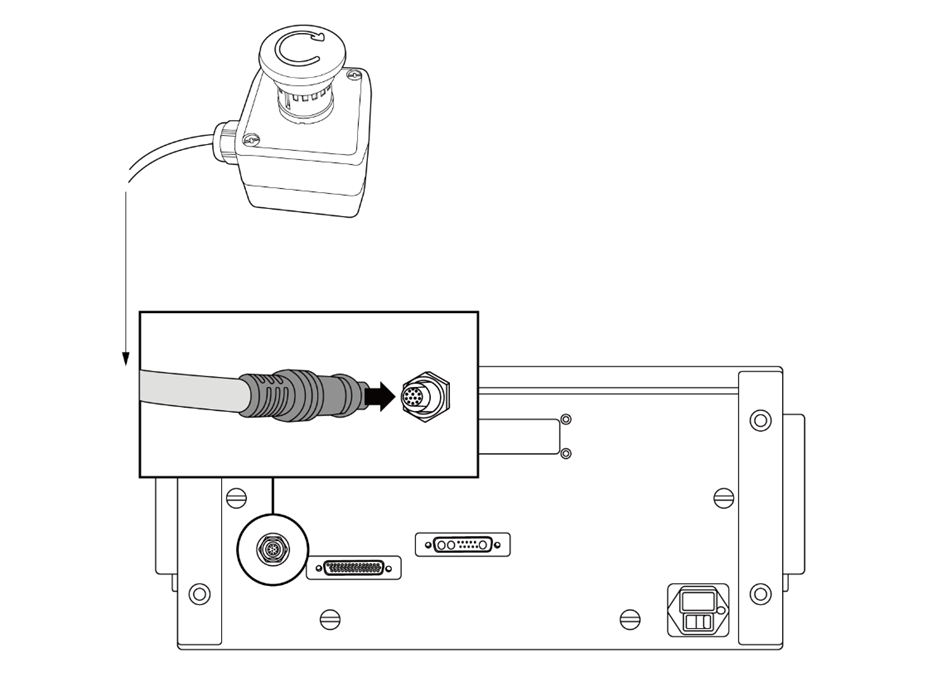

Podłączyć kabel przycisku zatrzymania awaryjnego do odpowiedniego złącza sterownika i wprowadzić śrubę zabezpieczającą, a następnie obrócić ją w prawo, aby zabezpieczyć kabel przed poluzowaniem.


Ostrzeżenie

  • Jeśli położenie (punkt Przełącznik ustawiania przycisku zatrzymania awaryjnego) przełącznika ustawiania przycisku zatrzymania awaryjnego jest inne od rzeczywistej konfiguracji, przycisk zatrzymania awaryjnego może ulec awarii i spowodować zranienie użytkownika w sytuacji awaryjnej. Z tego względu należy sprawdzić stan ustawienia i działanie przycisku zatrzymania awaryjnego.

Przestroga

  • Przed podłączeniem kabla sprawdzić, czy kształt złącza jest odpowiedni.
  • W przypadku stosowania przycisku zatrzymania awaryjnego należy uważać, aby nie potknąć się o kable użyte do wykonania połączenia.
  • Nie dopuścić do zetknięcia się sterownika, przycisku zatrzymania awaryjnego ani kabla z wodą.
  • Nie montować sterownika ani przycisku zatrzymania awaryjnego w otoczeniu zapylonym lub wilgotnym.
  • Sterownik i przycisk zatrzymania awaryjnego nie mogą być wystawione na pył w ilości przekraczającej parametry stopnia ochrony IP40. Należy zachować szczególną ostrożność w środowiskach, w których występuje pył przewodzący.
  • Nie odłączać kabla przycisku zatrzymania awaryjnego w trakcie pracy robota.
