Prezentacja produktu (CS-01P)

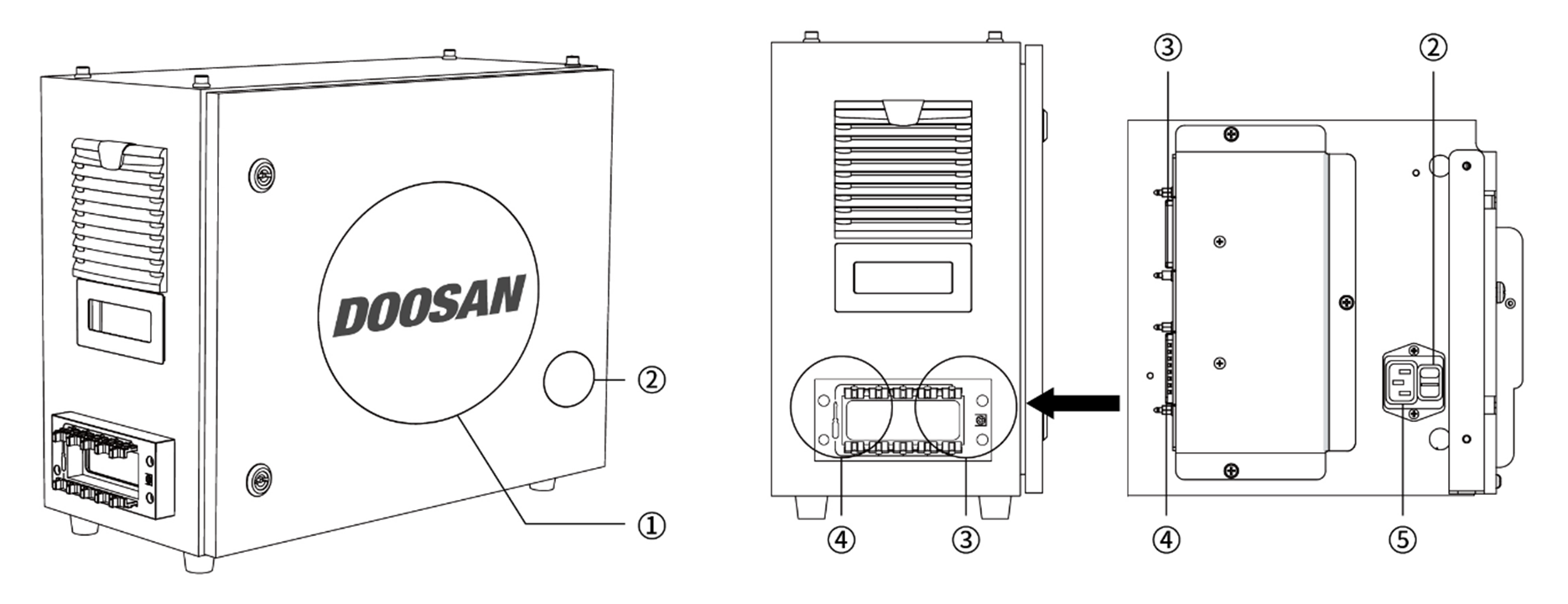

Nazwy i funkcje
Chroniony sterownik AC (CS-01P)
Lp | Element | Opis |
1 | I/O connection terminal (internal) | Służy do podłączania sterownika lub urządzeń peryferyjnych. |
2 | Power switch | Służy do włączania/wyłączania głównego zasilania sterownika. |
3 | Teach pendant cable connection terminal | Służy do podłączania kabla programatora ręcznego do sterownika. |
4 | robot cable connection terminal | Służy do podłączania kabla robota do sterownika. |
5 | Power connection terminal | Służy do podłączania zasilania sterownika. |

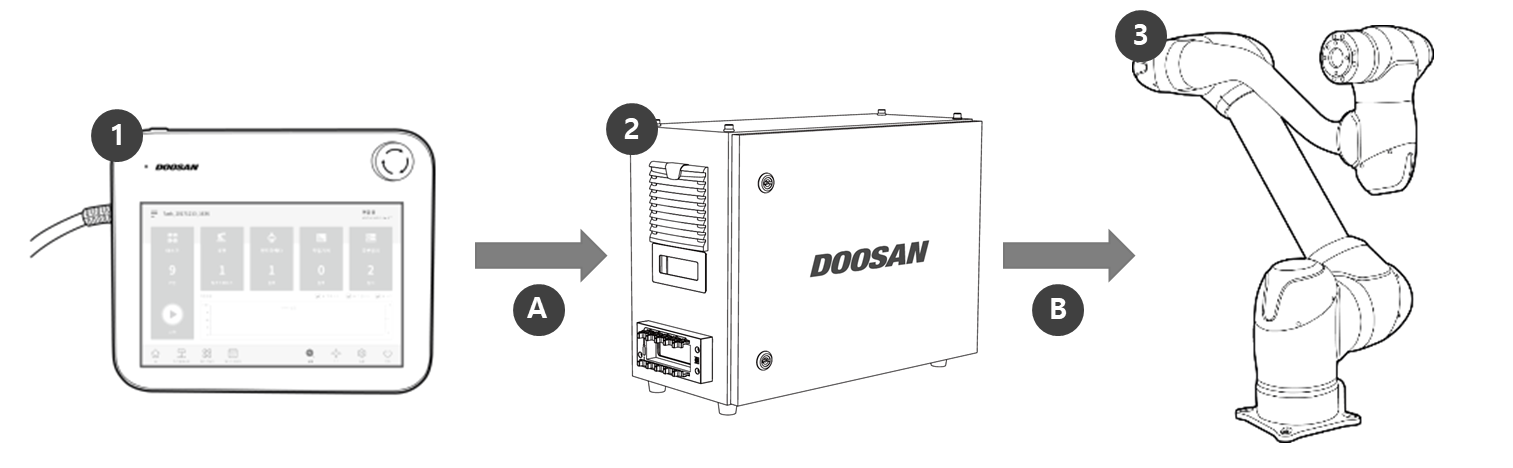

Konfiguracja systemu
Lp | Element | Opis |
|---|---|---|
| 1 | Programator ręczny | Urządzenie do zarządzania całym systemem, za pomocą którego można uczyć robota określonych pozycji oraz konfigurować ustawienia manipulatora i sterownika. |
| 2 | Sterownik | Do sterowania ruchami robota zgodnie z pozycją lub ruchem ustawionym w programatorze ręcznym. Zawiera różne gniazda we/wy umożliwiające podłączanie i korzystanie z różnego wyposażenia i urządzeń. |
| 3 | Manipulator | Przemysłowy robot współpracujący przeznaczony do wykonywania prac związanych z transportem i montażem przy użyciu różnych narzędzi. |
| A | Command/ Monitoring | |
| B | Power Supply/ Network |

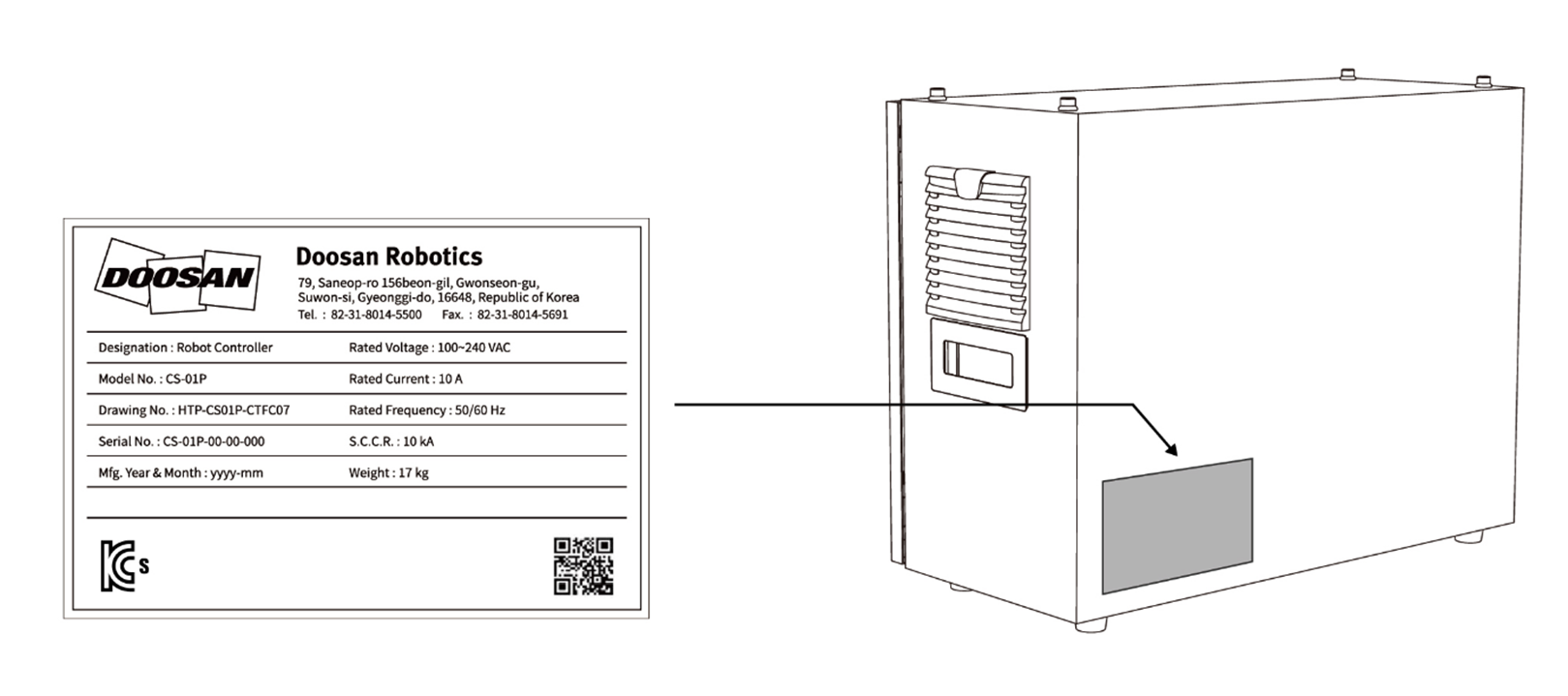

Tabliczka znamionowa i etykieta
