P3020 Zatrzymaj kategorię
Łącznik 1
Rozszerzenie=100%, Prędkość=100%, obciążenie=100%
|
|
Droga hamowania (rad) |
Czas zatrzymania (ms) |
|---|---|---|
|
Oś 1 |
0,451 |
435 |
Złącze 2
Rozszerzenie=100%, Prędkość=100%, obciążenie=100%
|
|
Droga hamowania (rad) |
Czas zatrzymania (ms) |
|---|---|---|
|
Oś 2 |
0,385 |
624 |
|
Oś 3 |
0,00430 |
Złącze 3
Rozszerzenie=100%, Prędkość=100%, obciążenie=100%
|
|
Droga hamowania (rad) |
Czas zatrzymania (ms) |
|---|---|---|
|
Oś 2 |
0,0192 |
132 |
|
Oś 3 |
0,0993 |
P3020 Zatrzymaj kategorię

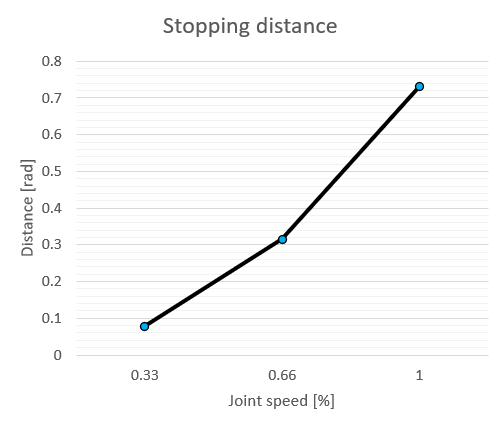

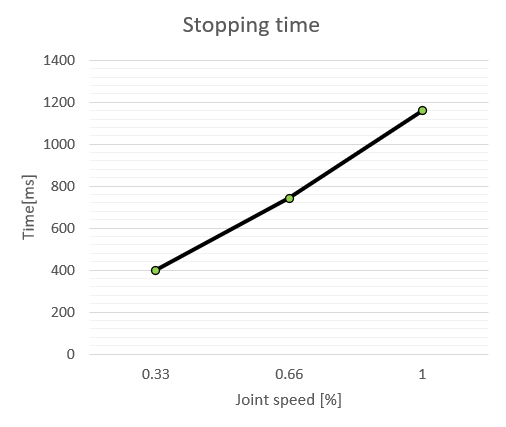

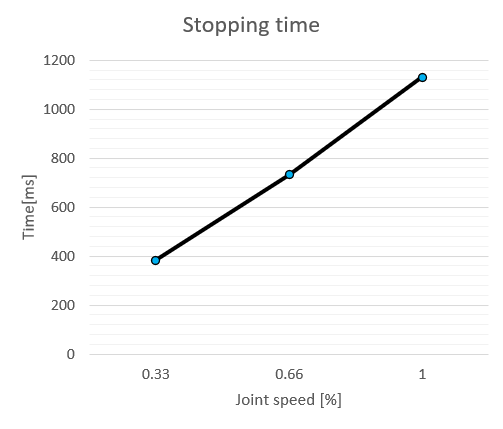

Stop Distance and Stop Time of Joint (Podstawa)
|
Odległość zatrzymania przy maks. Obciążenie (rad) |
Czas zatrzymania przy maks. Obciążenie (ms) |
|
|

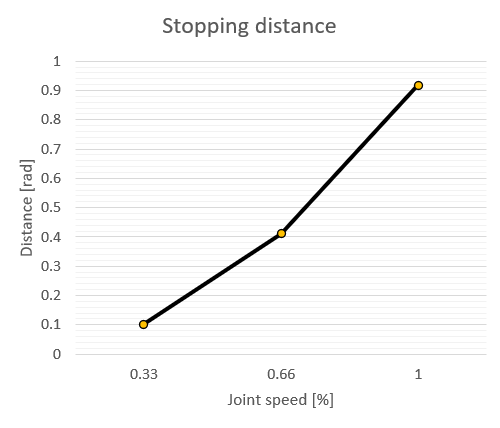

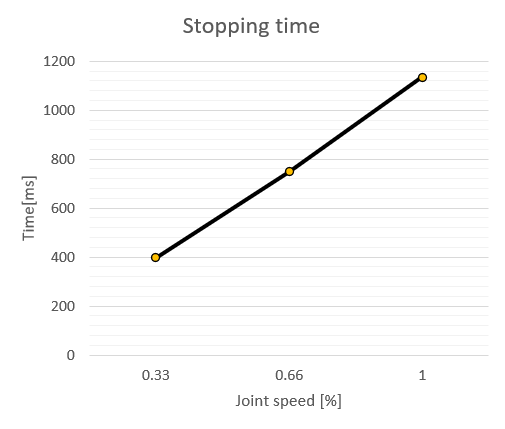

Odległość zatrzymania i czas zatrzymania połączenia 2 (ramię)
|
Odległość zatrzymania przy maks. Obciążenie (rad) |
Czas zatrzymania przy maks. Obciążenie (ms) |
|
|
Odległość zatrzymania i czas zatrzymania połączenia 3 (kolanko)
|
Odległość zatrzymania przy maks. Poziom rozciągnięcia (rad) |
Czas zatrzymania przy maks. Poziom rozciągnięcia (ms) |
|
|
W przypadku wersji P3020, odległość zatrzymania i czas zatrzymania nie mają wpływu na ładunek i przedłużenie.
