No. |
Pozycja |
|---|---|
|
1 |
Narzędzie |
|
2 |
Wspornik |
|
3 |
Kabel |
|
4 |
Kołnierz narzędzia |
-
Za pomocą czterech śrub M6 zamocować narzędzie na kołnierzu narzędzia.
-
W celu dokręcenia śrub zaleca się dokręcenie ich momentem 9 Nm.
-
Za pomocą sworznia znacznikowego Φ6 dokładnie zamontować robota w stałym miejscu.
-
-
Po zamocowaniu narzędzia podłącz niezbędne kable do kołnierzowych złączy we/wy.
Uwaga
Metody mocowania narzędzia mogą się różnić w zależności od narzędzia. Więcej informacji na temat instalacji narzędzia można znaleźć w instrukcji dostarczonej przez producenta narzędzia.

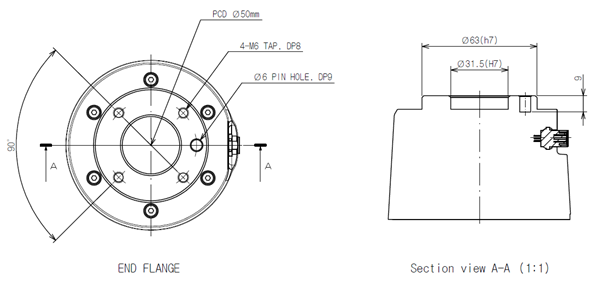

Kołnierz wyjściowy narzędzia, ISO 9409-50-4-M6
