Sluit de kabel aan op de controller

VERPLICHT EENVOUDIG 1 MIN.

Bij de A-serie sluit u de kabel van de noodstopknop of de slimme hanger aan (optioneel). Sluit de handzender (optioneel) en robotkabels aan op de controller.

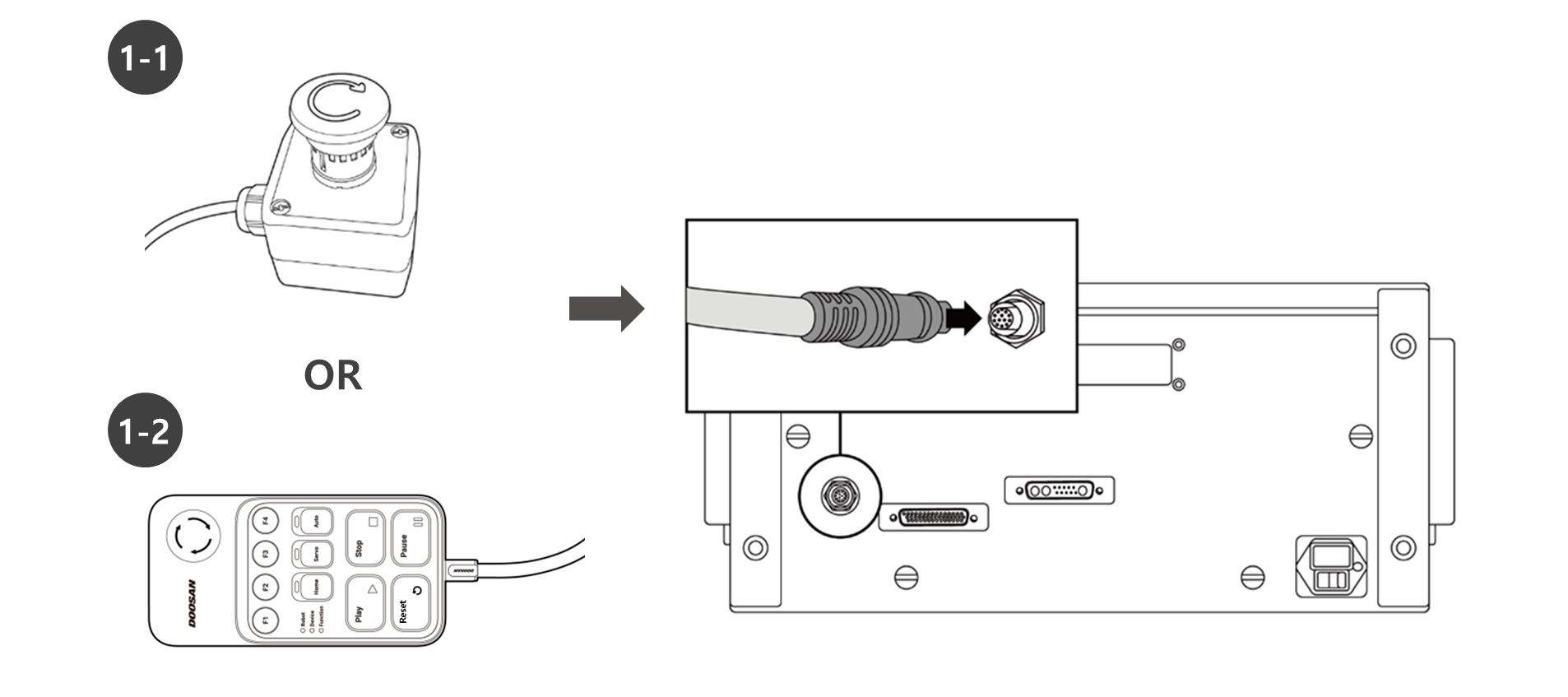

1. Sluit de kabel van de noodstopknop of de kabel van de slimme hanger (optioneel) aan op de overeenkomstige controllerconnector en zet de schroefvergrendeling vast door deze rechtsom te draaien om te voorkomen dat de kabel losraakt.

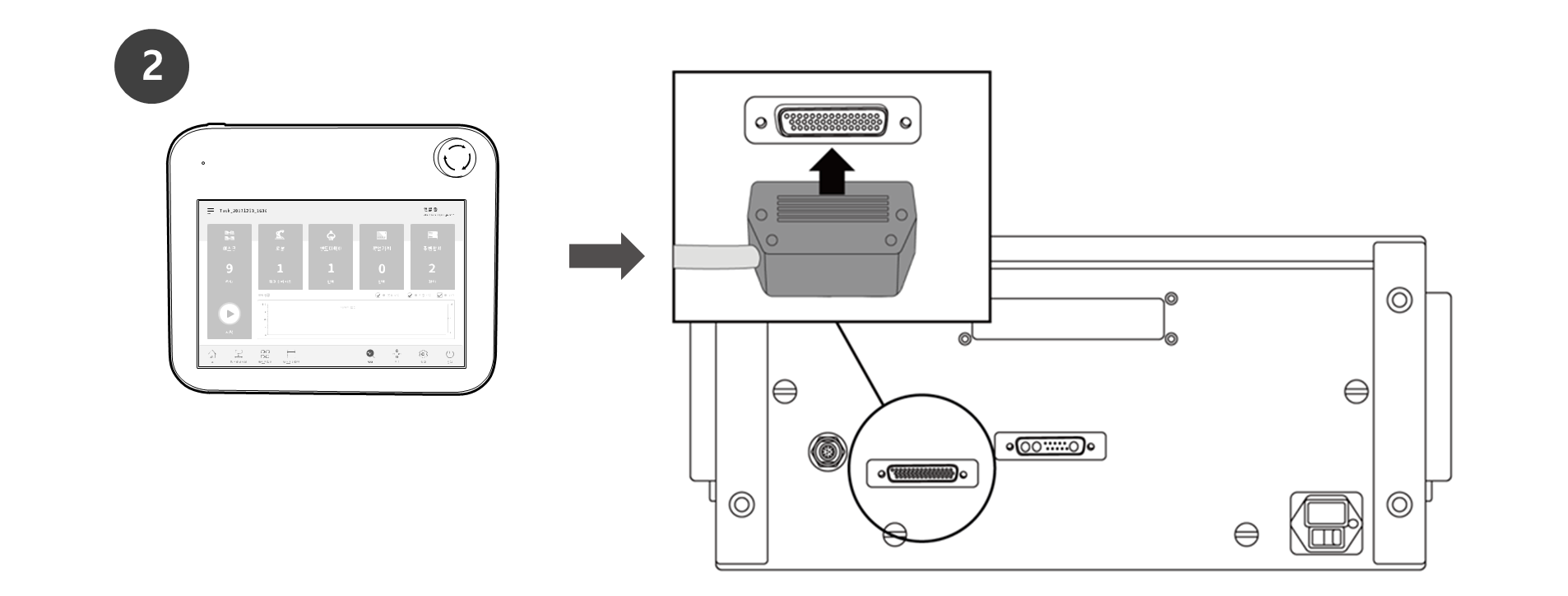

2. Duw de kabel van de handzender (optioneel) in de bijbehorende controllerconnector totdat u een klik hoort. Dit voorkomt dat de kabel losraakt.

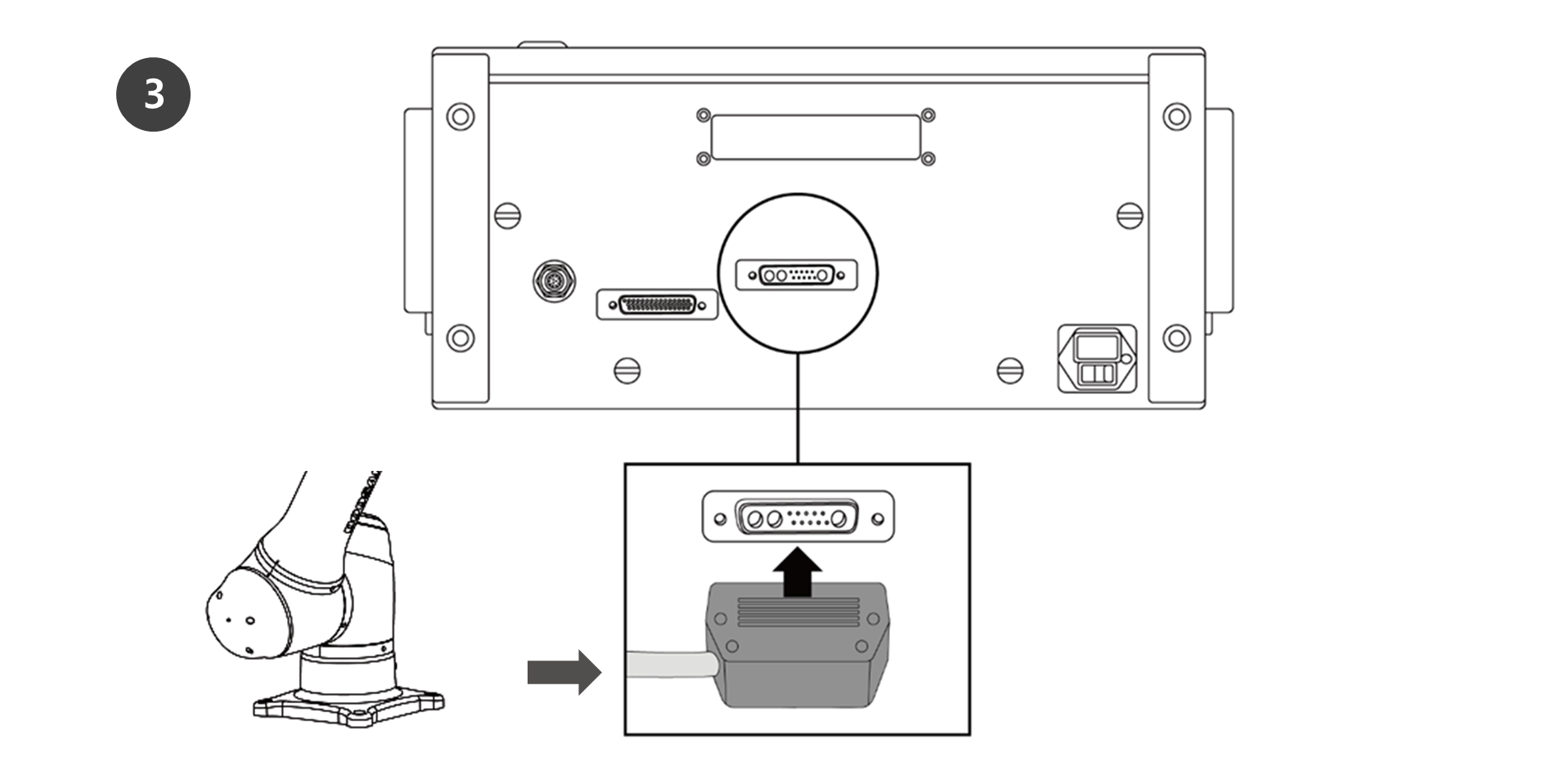

3. Duw het andere uiteinde van de robotkabel in de bijbehorende controllerconnector totdat u een klik hoort om te voorkomen dat de kabel losraakt.

Let op.

• Controleer of de pennen in het kabeluiteinde niet beschadigd of verbogen zijn voordat u de kabel aansluit.
• Als het geluid dat wordt gegenereerd door elektromagnetische golven problemen veroorzaakt, is het noodzakelijk om een ferrietkern te installeren om een normale werking te garanderen. Voor meer informatie over de installatielocatie van de ferrietkern raadpleegt u het volgende:
  • De manipulator en de Regelaar op elkaar aansluiten
  • De Regelaar en de instructiependant aansluiten

  • De slimme pendant aansluiten op de regelaar
