De manipulator en de Regelaar op elkaar aansluiten

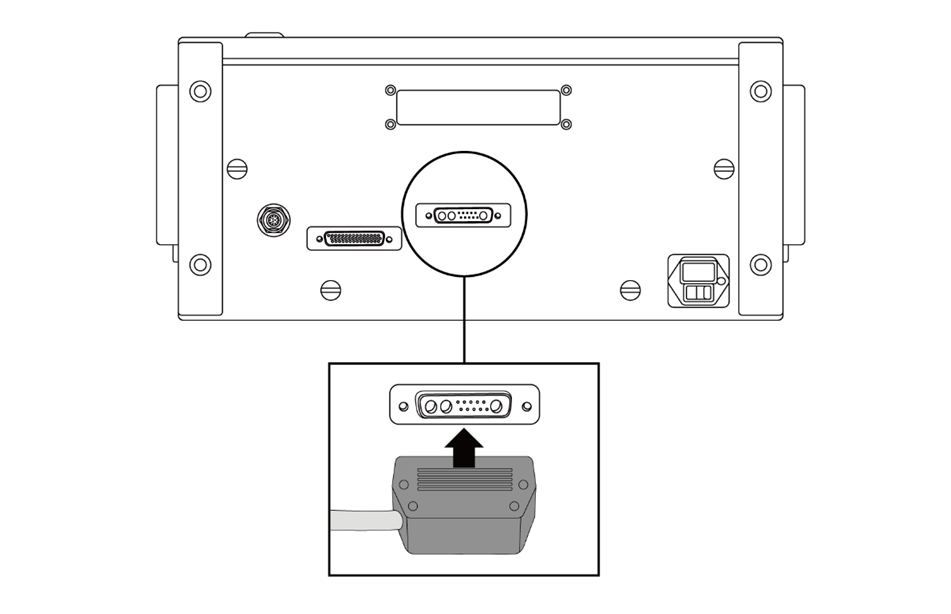

Sluit de robotkabel aan op de controller
Duw de robotkabel die op de manipulator is aangesloten in de overeenkomstige connector van de regelaar totdat u een klik hoort. Dit zal voorkomen dat de kabel losraakt.
Let op
- Koppel de kabel niet los van de manipulator of regelkast wanneer de robot is ingeschakeld. Dit kan de robot beschadigen.
- Verander of verleng de manipulatorkabel niet.
- Wanneer u de regelaar op de vloer installeert, moet u aan weerszijde minstens 50 mm ruimte vrijhouden voor ventilatie.
- Controleer voordat u de regelaar inschakelt of de connectors correct zijn aangesloten.
Opmerking
- Bij het configureren van het systeem wordt aanbevolen een geluiddemper te installeren om geluidseffecten en storingen van het systeem te voorkomen.

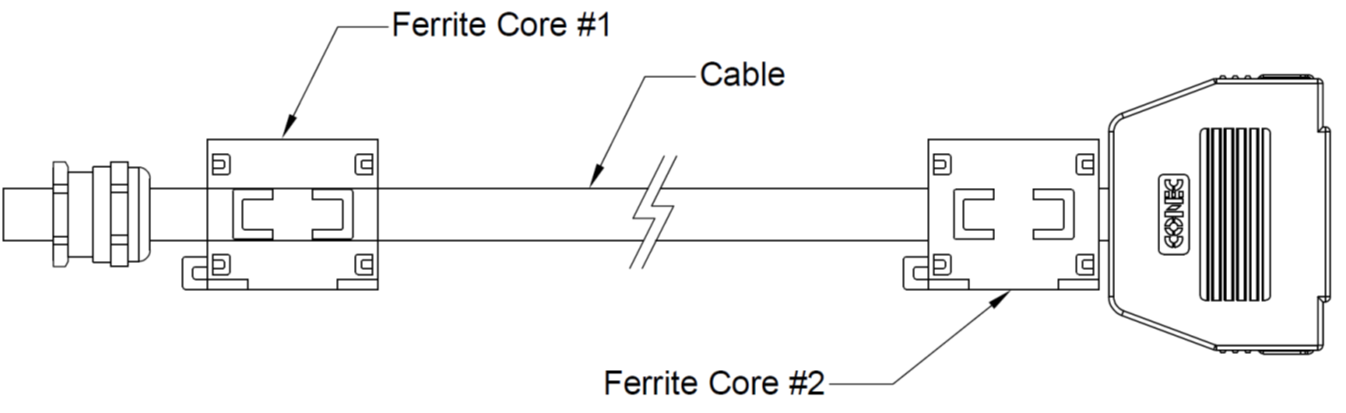

- Als er interferentie is vanwege elektromagnetische ruis is het raadzaam om ferrietkernen aan elk uiteinde van de manipulatorkabel te bevestigen, om normale werking te garanderen. De installatielocatie is als volgt:
