De controller beschikt over twee TBEN-aansluitingen voor de invoer van externe encoders. Ze ondersteunen A-, B- en Z-fasen als ingangen en voeren tellingen uit op basis van 12 Vdc. Bovendien kan fase S worden gebruikt als startsensor voor de transportband.
Houd u aan het volgende om een maximale nauwkeurigheid van de invoer te garanderen:
-
Gebruik afgeschermde twisted pair-kabels om ruis te verminderen.
-
Sluit de kabelafscherming aan op de massa-aansluiting in de controller.
-
Sluit bij S-fase-ingangen een pull-up- of pull-down-weerstand aan volgens het sensortype (NPN/PNP) om zweven te voorkomen.
De onderstaande afbeelding toont een voorbeeld-encoder en sensorconfiguratie, dus raadpleeg deze tijdens het tot stand brengen van aansluitingen.
Incrementele encoder A, B, Z-fase aansluiten

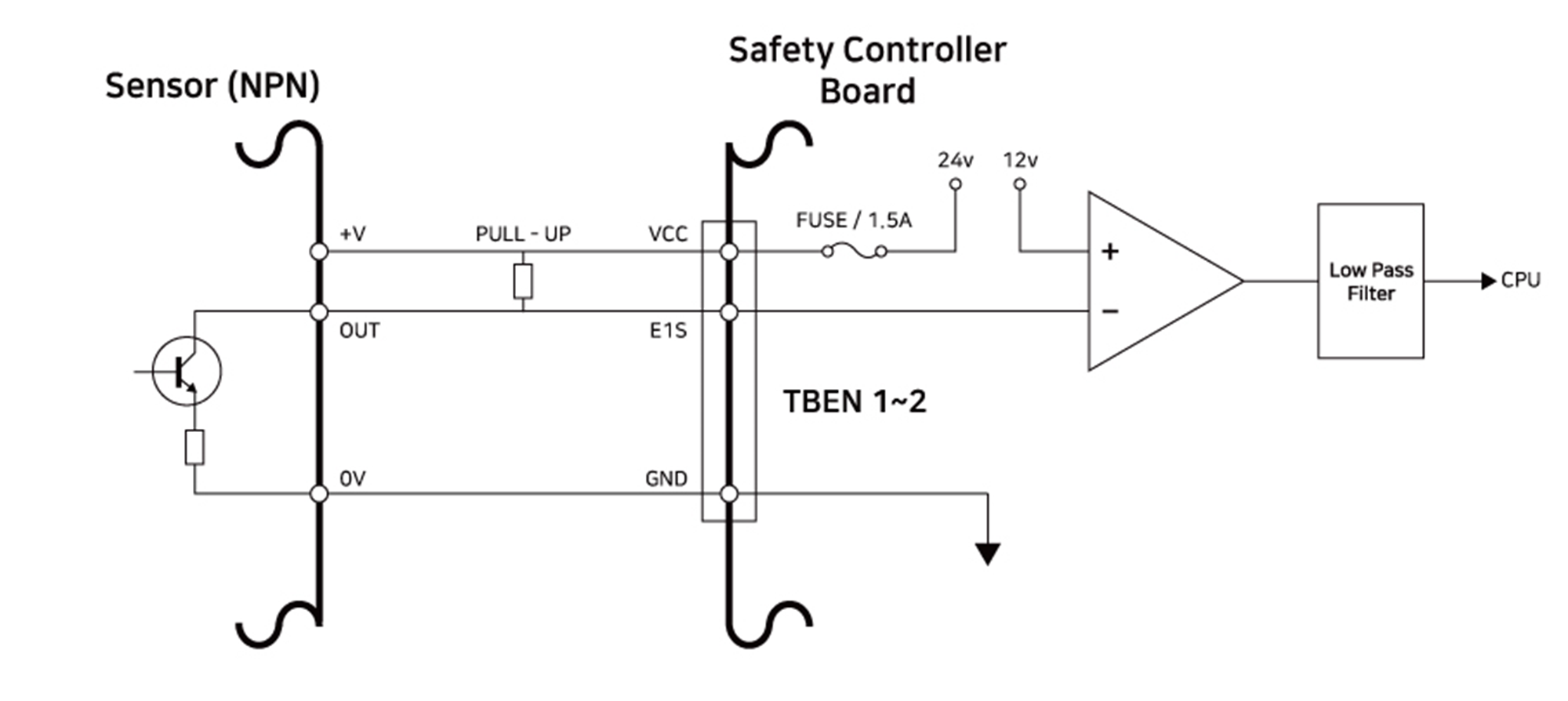

NPN-sensor aansluiten

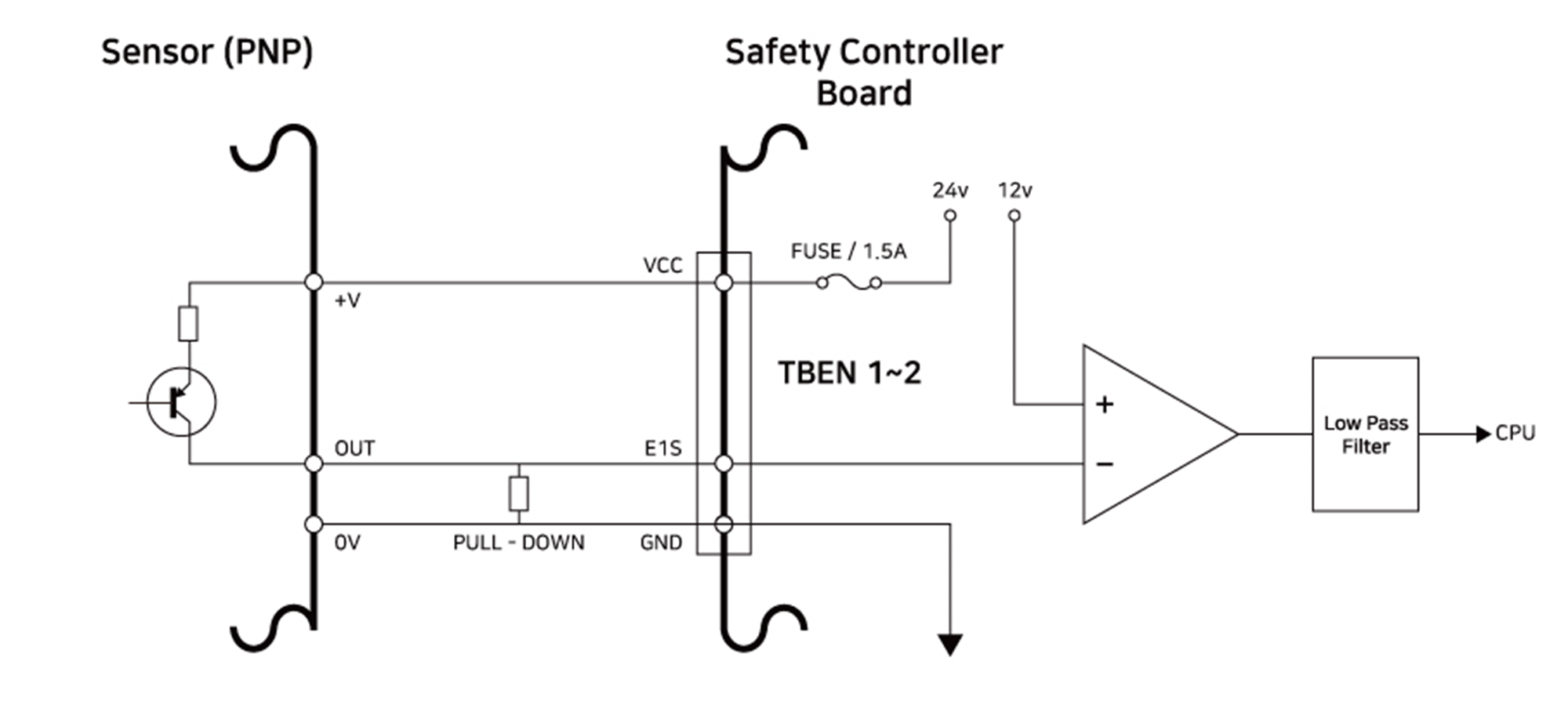

PNP-sensor aansluiten
