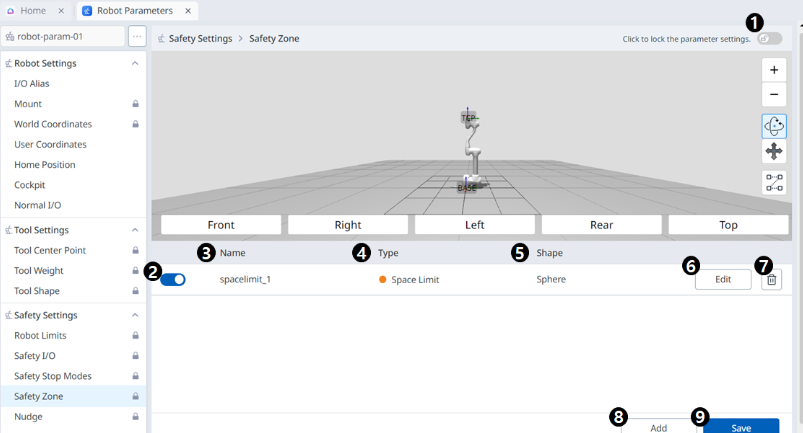

Veiligheidszone

1

Schakelknop vergrendelen

Wordt gebruikt om de ingestelde waarde te vergrendelen. Het veiligheidswachtwoord is vereist voor het wijzigen van de ingestelde waarde.

2

Kies of u wilt inschakelen

Met deze knop kunt u de gemaakte veiligheidszone in- of uitschakelen.

3

Zonenaam

De naam die door de gebruiker wordt gegeven bij het maken van de veiligheidszone

4

Zonetype

Typen veiligheidszones (elk type heeft verschillende parameters om in te stellen)

• Ruimtelimiet

• Samenwerkingszone

• Zone ter voorkoming van verbrijzeling

• Zone voor reductie botsingsgevoeligheid

• Zone limiet gereedschapsoriëntatie

• Aangepaste zone

5

Zonevorm

Vormen van veiligheidszones

• Cuboid

• Cilinder

• Bol

• Gekantelde cuboid

• Meervlaks doos

6

Bewerken

• Met deze knop kunt u de instellingen van de gemaakte veiligheidszone bewerken.

• Als u op deze knop drukt, verschijnt er een pop-upvenster waarin u de veiligheidszone kunt bewerken.

7

Verwijderen

Met deze knop kan de veilige zone worden verwijderd.

8

Toevoegen

• Met deze knop kan de veilige zone worden toegevoegd.

• Met deze knop wordt een pop-upvenster weergegeven waarin de veilige zone kan worden toegevoegd.

9

Opslaan

Met deze knop kunt u alle wijzigingen in de instellingen met betrekking tot de veiligheidszone opslaan.

1

Vormtype

Het gewenste vormtype kan in deze vervolgkeuzelijst worden geselecteerd.

2

Vormafbeelding

Dit is het gebied waar het beeld van het geselecteerde type wordt weergegeven.

3

Coördinaten

In deze vervolgkeuzelijst kunnen basis- of Wereldcoördinaten worden geselecteerd.

4

RADIUS

Hier wordt de radiuswaarde ingevoerd.

5

Middenpositie

De middenwaarde kan in deze velden worden ingesteld voor elk van de X-, Y- en Z-assen.

6

Automatische berekening

Met deze knop kan de optie automatisch meten worden ingeschakeld.

7

Beeld voor automatische berekening

In dit gebied wordt het beeld weergegeven dat nodig is voor automatische meting. Dit wordt weergegeven wanneer de optie automatisch meten is ingeschakeld.

8

Punt 1

In elk veld wordt de waarde voor punt 1 ingevoerd.

9

Punt 2

In elk veld wordt de waarde voor punt 2 ingevoerd.

10

Automatisch berekenen

Met deze knop kunt u automatisch berekenen uitvoeren.

11

Ruimte-uitbreiding

In dit veld kan de ruimte-uitbreiding worden ingesteld.

12

Annuleren

Met deze knop kunt u de instelling annuleren.

13

Bevestigen

Met deze knop kunt u de instelling bevestigen.

1

Vormtype

Het gewenste vormtype kan in deze vervolgkeuzelijst worden geselecteerd.

2

Vormafbeelding

Dit is het gebied waar het beeld van het geselecteerde type wordt weergegeven.

3

Coördinaten

In deze vervolgkeuzelijst kunnen basis- of Wereldcoördinaten worden geselecteerd.

4

RADIUS

Hier wordt de radiuswaarde ingevoerd.

5

Bovenste

In dit veld wordt de bovenste waarde ingevoerd.

6

Lager

In dit veld wordt de laagste waarde ingevoerd.

7

Middenpositie

De middenwaarde kan in deze velden worden ingesteld voor elk van de X- en Y-assen.

8

Automatisch berekenen

Met deze knop kan de optie automatisch meten worden ingeschakeld.

9

Beeld automatisch berekenen

In dit gebied wordt het beeld weergegeven dat nodig is voor automatische meting. Dit wordt weergegeven wanneer de optie automatisch meten is ingeschakeld.

10

Bovenste

In dit veld wordt de bovenste waarde ingevoerd.

11

Lager

In dit veld wordt de laagste waarde ingevoerd.

12

Oorsprong

In dit veld wordt de beginwaarde ingevoerd.

13

RADIUS

In dit veld wordt de radiuswaarde ingevoerd.

14

Automatisch berekenen

Met deze knop kunt u automatisch berekenen uitvoeren.

15

Ruimte-uitbreiding

In dit veld kan de ruimte-uitbreiding worden ingesteld.

16

Annuleren

Met deze knop kunt u de instelling annuleren.

17

Bevestigen

Met deze knop kunt u de instelling bevestigen.

1

Vormtype

Het gewenste vormtype kan in deze vervolgkeuzelijst worden geselecteerd.

2

Vormafbeelding

Dit is het gebied waar het beeld van het geselecteerde type wordt weergegeven.

3

Coördinaten

In deze vervolgkeuzelijst kunnen basis- of Wereldcoördinaten worden geselecteerd.

4

Punt 1

In elk veld wordt de waarde voor punt 1 ingevoerd.

5

Punt 2

In elk veld wordt de waarde voor punt 2 ingevoerd.

6

Ruimte-uitbreiding

In dit veld kan de ruimte-uitbreiding worden ingesteld.

7

Annuleren

Met deze knop kunt u de instelling annuleren.

8

Bevestigen

Met deze knop kunt u de instelling bevestigen.

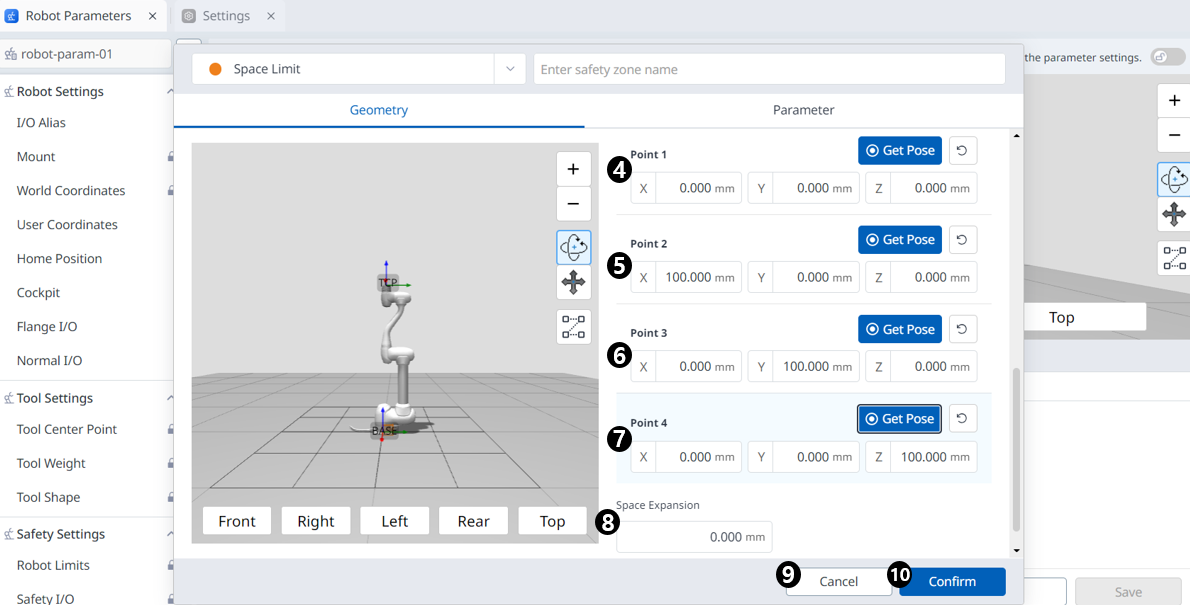

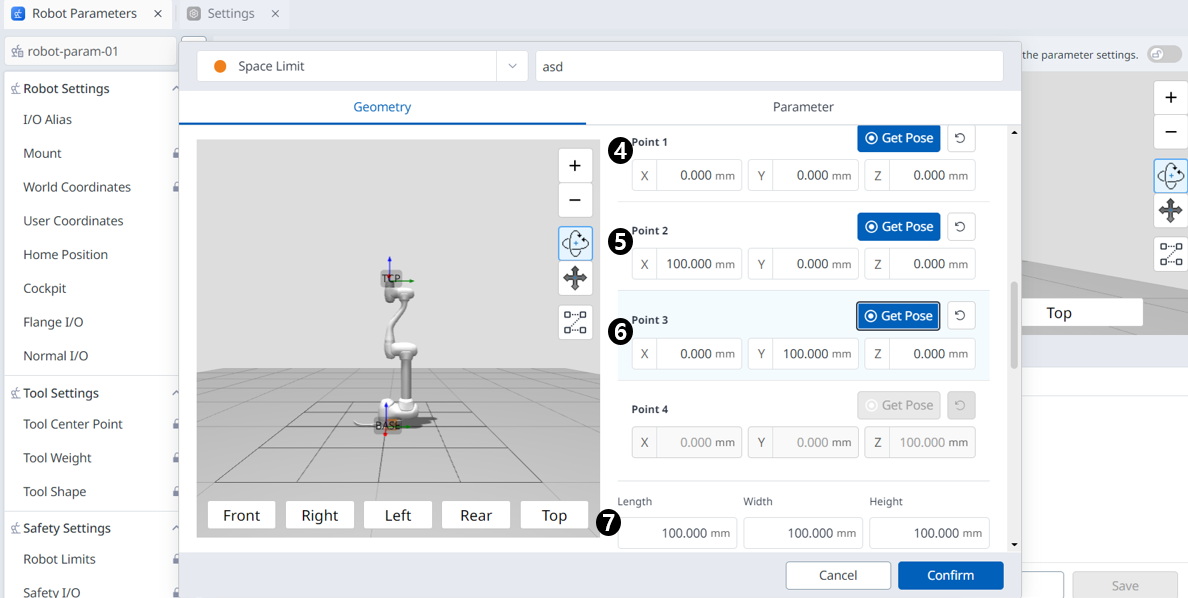

1

invoermethode

U kunt de gewenste invoermethode kiezen.

2

Ruimte-afbeelding

Dit is het gebied waar het beeld van het geselecteerde type wordt weergegeven.

3

Coördinaten

In deze vervolgkeuzelijst kunnen basis- of Wereldcoördinaten worden geselecteerd.

4

Punt 1

In elk veld wordt de waarde voor punt 1 ingevoerd.

5

Punt 2

In elk veld wordt de waarde voor punt 2 ingevoerd.

6

Punt 3

In elk veld wordt de waarde voor punt 3 ingevoerd.

7

Punt 4

In elk veld wordt de waarde voor punt 4 ingevoerd.

8

Ruimte-uitbreiding

In dit veld kan de ruimte-uitbreiding worden ingesteld.

9

Annuleren

Met deze knop kunt u de instelling annuleren.

10

Bevestigen

Met deze knop kunt u de instelling bevestigen.

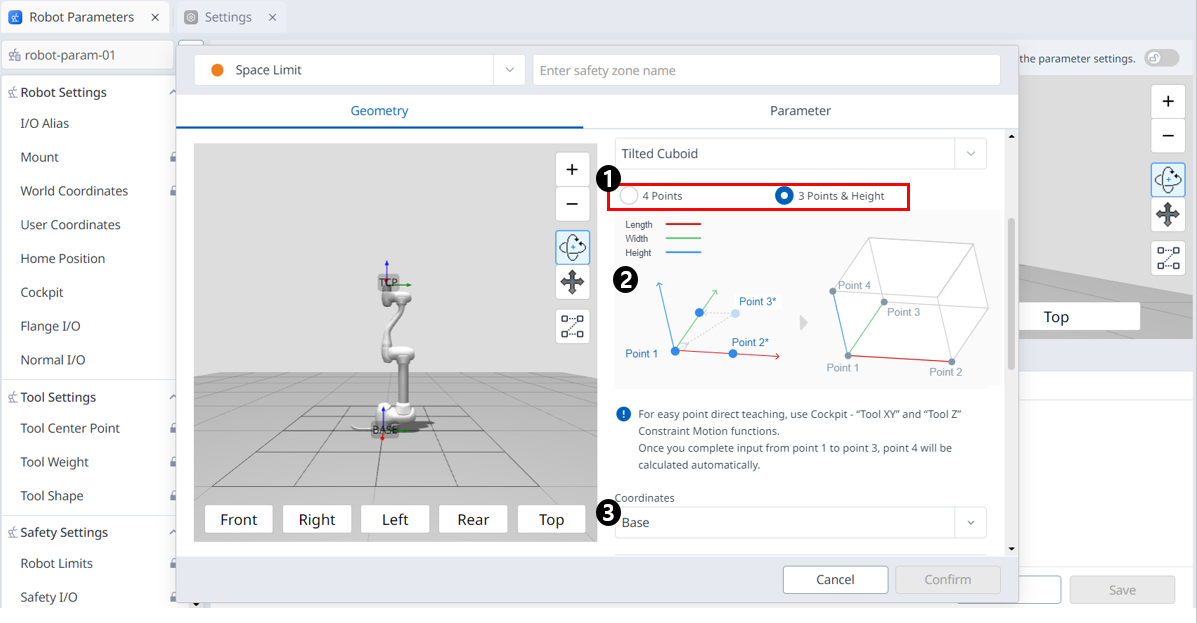

1

invoermethode

U kunt de gewenste invoermethode kiezen.

2

Ruimte-afbeelding

Dit is het gebied waar het beeld van het geselecteerde type wordt weergegeven.

3

Coördinaten

In deze vervolgkeuzelijst kunnen basis- of Wereldcoördinaten worden geselecteerd.

4

Punt 1

In elk veld wordt de waarde voor punt 1 ingevoerd.

5

Punt 2

In elk veld wordt de waarde voor punt 2 ingevoerd.

6

Punt 3

In elk veld wordt de waarde voor punt 3 ingevoerd.

7

instellingen voor formaat

Voer de waarden voor Lengte, Breedte en hoogte in.

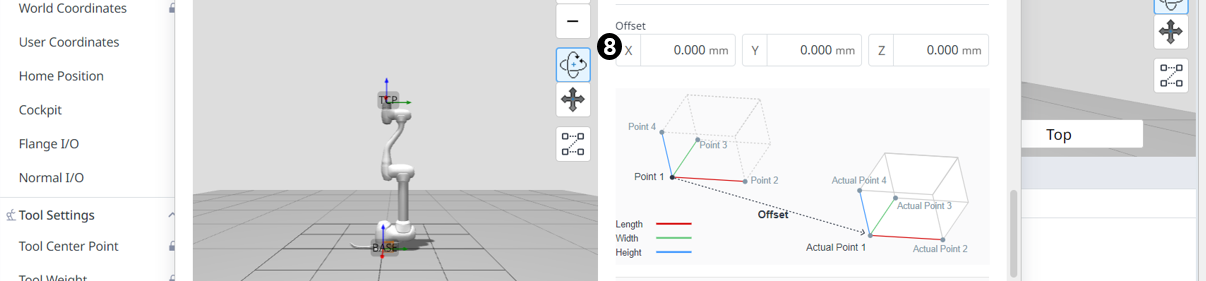

8

offset-instellingen

Voer een offsetwaarde in.

9

Werkelijk punt 1

U kunt de werkelijke waarde van punt 1 controleren, berekend op basis van de informatie over 3 punten, grootte en offset.

10

Werkelijk punt 2

U kunt de werkelijke waarde van punt 2 controleren, berekend op basis van de informatie over 3 punten, grootte en offset.

11

Werkelijk punt 3

U kunt de werkelijke waarde voor punt 3 controleren, berekend op basis van de informatie over 3 punten, grootte en offset.

12

Werkelijk punt 4

U kunt de werkelijke waarde voor punt 4 controleren, berekend op basis van de informatie over 3 punten, grootte en offset.

13

Ruimte-uitbreiding

In dit veld kan de ruimte-uitbreiding worden ingesteld.

14

Annuleren

Met deze knop kunt u de instelling annuleren.

15

Bevestigen

Met deze knop kunt u de instelling bevestigen.

1

Vormtype

Het gewenste vormtype kan in deze vervolgkeuzelijst worden geselecteerd.

2

Vormafbeelding

Dit is het gebied waar het beeld van het geselecteerde type wordt weergegeven.

3

Coördinaten

In deze vervolgkeuzelijst kunnen basis- of Wereldcoördinaten worden geselecteerd.

4

Bovenste

In dit veld wordt de bovenste waarde ingevoerd.

5

Lager

In dit veld wordt de laagste waarde ingevoerd.

6

Vliegtuig Start X, Y

In dit veld wordt het beginpunt van het vlak ingevoerd.

7

Paneeleinde X,Y

In dit veld wordt het eindpunt van het vlak ingevoerd.

8

Nieuw vlak toevoegen

Klik op deze knop om een nieuw vlak toe te voegen.

9

Selectiepunt

In elk veld worden de waarden van het selectiepunt ingevoerd.

10

Ruimte-uitbreiding

In dit veld kan de ruimte-uitbreiding worden ingesteld.

11

Annuleren

Met deze knop kunt u de instelling annuleren.

12

Bevestigen

Met deze knop kunt u de instelling bevestigen.
