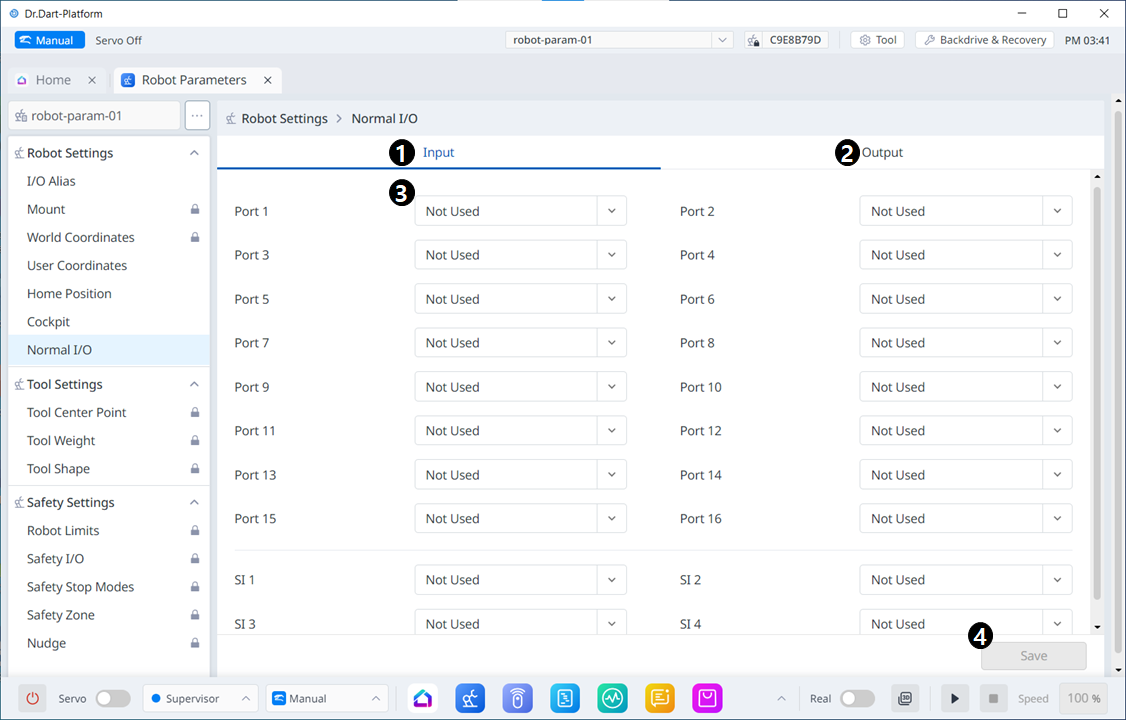

Normale I/O

1

Normale invoer

Dit is het gedeelte waarin u kunt instellen wat u wilt invoeren.

2

Normale uitvoer

Dit is het gedeelte waarin u kunt instellen wat er moet worden uitgevoerd.

3

Poortonderdeel

De opties in het vervolgkeuzemenu zijn verschillend voor invoer en uitvoer.

Voor invoer zijn de opties in het vervolgkeuzemenu voor elke poort:

Niet gebruikt

Voeding aan (H)

Uitschakelen (H)

Voor uitvoer zijn de opties in het vervolgkeuzemenu voor elke poort:

De opties zijn:

Niet gebruikt
veilig koppel uit (L)

Veilige bedrijfsstop (L)

Normale snelheid (L)

Gereduceerde snelheid (L)

Automatische modus (L)

Handmatige modus (L)
modus afstandsbediening (L)

Zelfstandige zone (L)

Deelgebied (L)

Zone met hoge prioriteit (L)

Grenszone gereedschapsoriëntatie (L)

Aangewezen zone (L)

Taak in bedrijf (L)

Robot in beweging (L)

Mastering-alarm (L)

Ruststand (L)

VERTRAGING - SS1 SS2 (L)

4

Opslaan

Hierdoor kunnen de ingestelde waarden worden toegepast.
