컨트롤러와 스마트 펜던트 연결하기

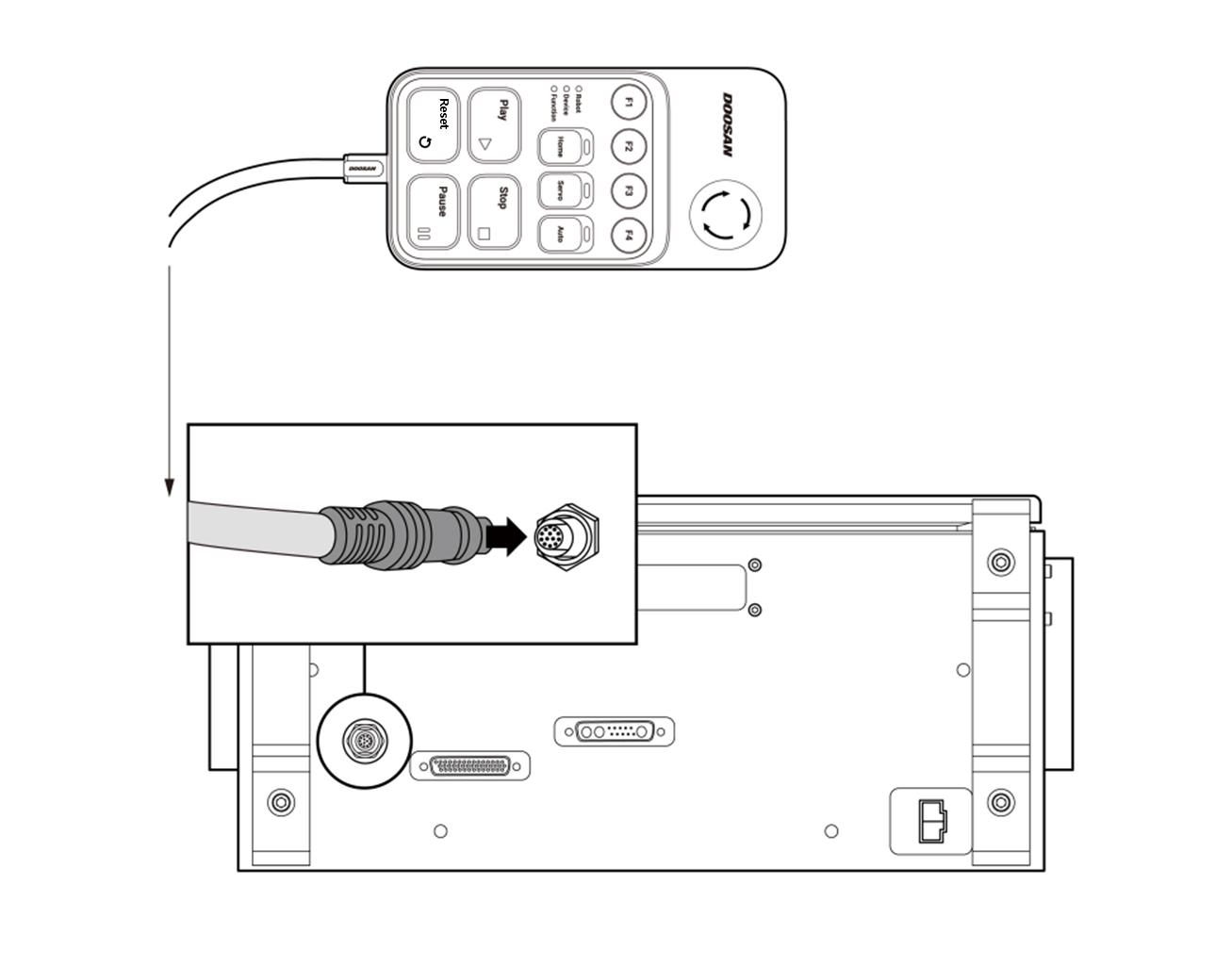

스마트 펜던트 케이블을 컨트롤러의 해당 연결부에 연결 후 시계방향으로 스크류 락을 채워 케이블이 빠지지 않도록 하십시오.
경고
- 비상 정지버튼 설정스위치의 설정을 비상정지 버튼 설정 스위치 설정하기 에 따라 설정하십시오. 비상 정지버튼 설정스위치의 설정이 실제 구성과 상이할 경우 비상 정지버튼이 작동하지 않아 위급한 상황에 사용자가 상해를 입을 수 있으므로 반드시 설정상태와 비상 정지버튼의 작동여부를 확인하십시오.
주의
- 케이블을 연결할 때, 핀 부분이 휘지 않도록 연결부 모양을 잘 확인한 후 연결하십시오.
- 스마트 펜던트를 벽 또는 컨트롤러에 걸어 사용할 경우 연결 케이블에 걸려 넘어지지 않도록 주의하십시오.
- 컨트롤러, 스마트 펜던트 케이블이 액체에 닿지 않도록 주의하십시오.
- 컨트롤러와 스마트 펜던트는 먼지가 많거나 젖은 환경에 설치되지 않도록 하십시오.
- 컨트롤러와 스마트 펜던트는 IP20 등급을 초과하는 먼지 환경에 노출되어서는 절대 안 됩니다. 도전성 분진이 있는 환경에서는 특히 주의하십시오.
- 스마트 펜던트 케이블 배치 시 케이블의 곡률이 최소곡률반경(120mm) 이상이 되도록 배치하십시오.
알아두기
- 시스템을 구성할 때 기본적으로 기기간의 노이즈 영향과 시스템의 오동작을 예방하기 위해 노이즈 저감설비를 설치할 것을 권장합니다.

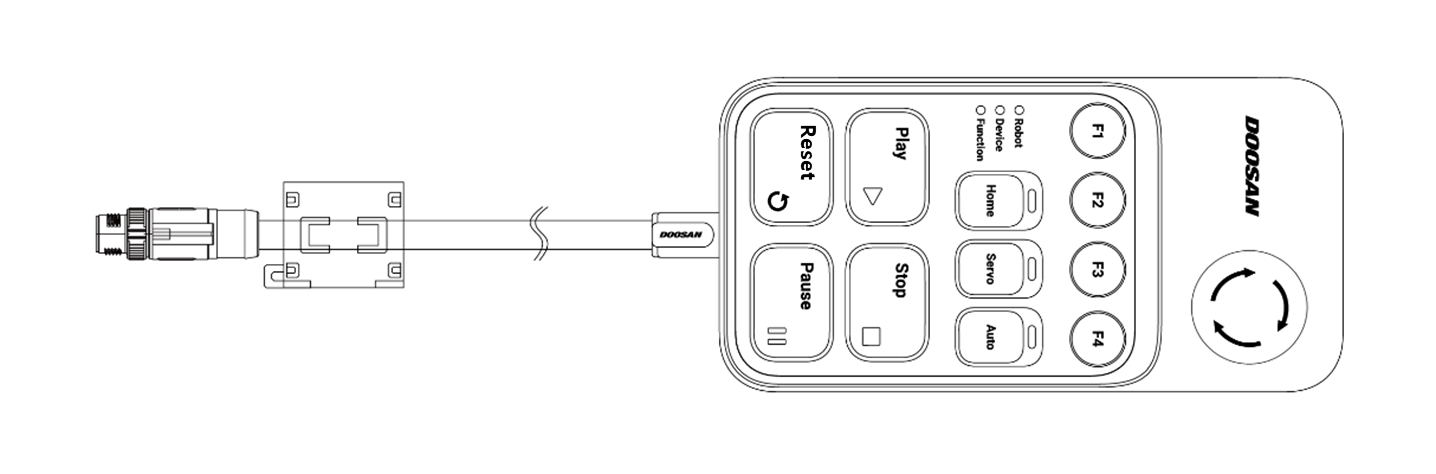

- 스마트 펜던트가 전자파 노이즈의 영향을 받거나 다른 기기에 영향을 줄 경우 정상적인 사용을 위해 페라이트코어를 설치하여야 합니다. 설치 위치는 아래와 같습니다.
