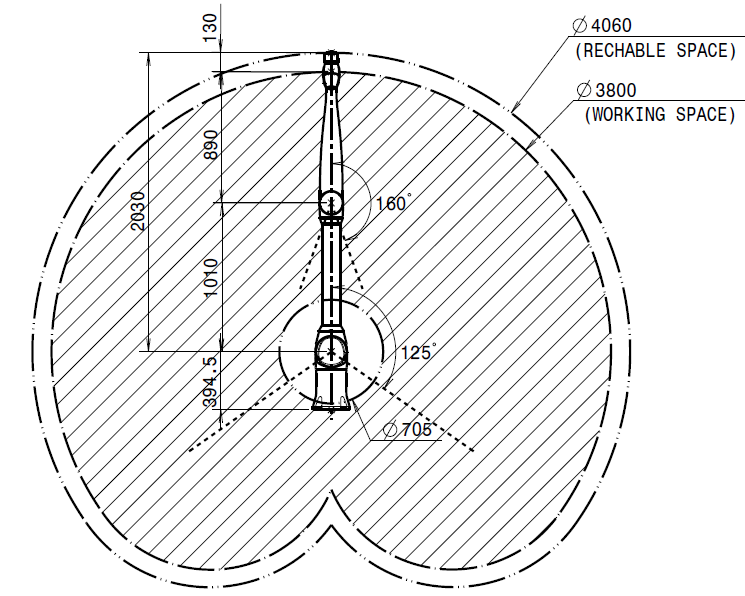

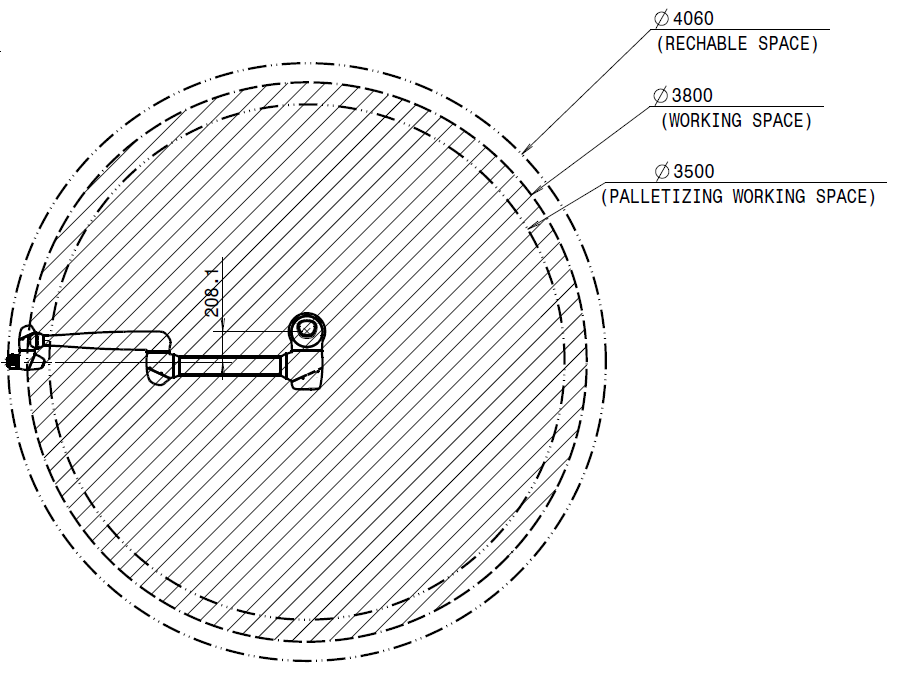

로봇의 작업영역
P3020
|
|
|---|

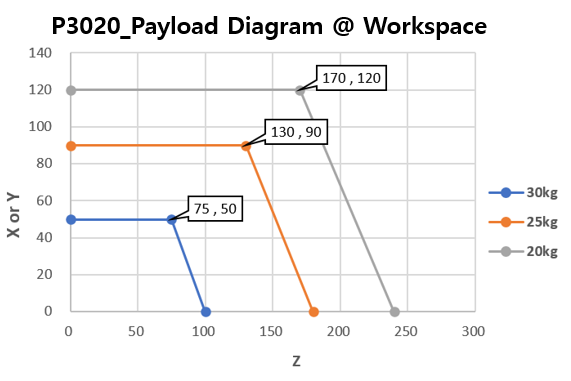

작업영역내에서의 최대 가반하중
작업 영역 내에서 로봇의 최대 가반하중은 무게 중심 거리에 따라 달라집니다. 거리별 가반 하중은 다음과 같습니다.
알아두기
본 부하 다이어그램은 작은 툴 부하체적을 가정합니다. 동일한 중량의 툴이라도 큰 부하 체적을 갖는 이 경우 툴의 무게중심은 위의 가반하중보다 더 제한될 수 있으며 이 경우 진동 등이 발생할 가능성이 있습니다.
P3020
허용 모멘트 및 관성(Inertia)
로봇의 J4~J6의 허용 모멘트 및 관성(Inertia) 정보는 아래와 같습니다.
|
모델명
|
J4 |
J5 |
J6
|
|||
|---|---|---|---|---|---|---|
|
허용 모멘트 |
관성 (Inertia) |
허용 모멘트 |
관성 (Inertia) |
허용 모멘트 |
관성 (Inertia) |
|
|
P3020 |
- |
- |
55 Nm |
3.1 kg㎡ |
36 Nm |
2.0 kg㎡ |

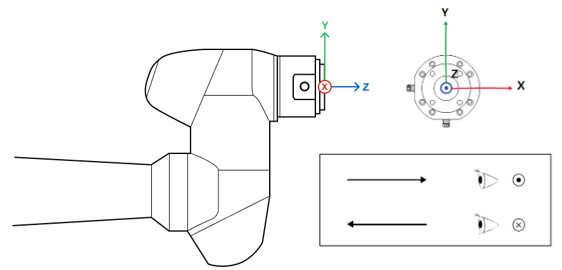

툴의 중심 위치
툴의 중심 위치는 아래 그림을 참조하세요.
툴의 중심 위치는 아래 그림을 참조하세요.
기본 사양
|
모델명 |
P3020 |
|---|---|
|
중량 |
83 kg |
|
작업 반경내에서의 가반하중 |
30 kg |
|
최대 작업 반경 |
1900mm |
|
축의 개수 |
5 |
|
최대 TCP 속도 |
Over 1 m/s |
|
위치 반복정밀도(ISO 9283) |
±0.1 mm |
|
보호등급 |
IP 54 |
|
소음 |
< 65 dB |
|
설치 방향 |
바닥 (Only Floor) |
|
컨트롤러 및 티칭펜던트 |
Doosan Controller & Teach Pendant |
|
진동 및 가속도 |
10≤f<57㎐ - 0.075mm amplitude 57≤f≤150㎐ – 1G |
|
충격 |
Max Amplitude : 50㎨(5G)
|
|
동작 온도 |
0 ℃ ~45 ℃ (273K to 318K) |
|
보관 온도 |
-5 ℃ ~50 ℃ (268K to 323K) |
|
습도 |
20%~80% |
축별 사양
|
모델명 |
P3020 |
|---|---|
|
가동각 |
|
|
J1 |
±360° (TP:±360°) |
|
J2 |
±125° (TP:±95°) |
|
J3 |
±160° (TP:±135°) |
|
J4 |
- |
|
J5 |
±360° (TP:±135°) |
|
J6 |
±360° (TP:±360°) |
|
축별 최대 속도(정격 가반하중 운전시) |
|
|
J1 |
100 °/s |
|
J2 |
80 °/s |
|
J3 |
80 °/s |
|
J4 |
- |
|
J5 |
200 °/s |
|
J6 |
360 °/s |
