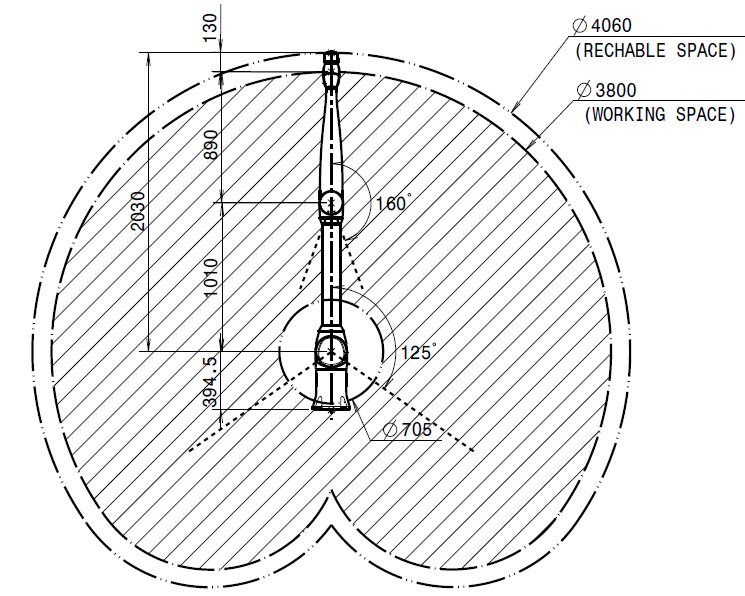

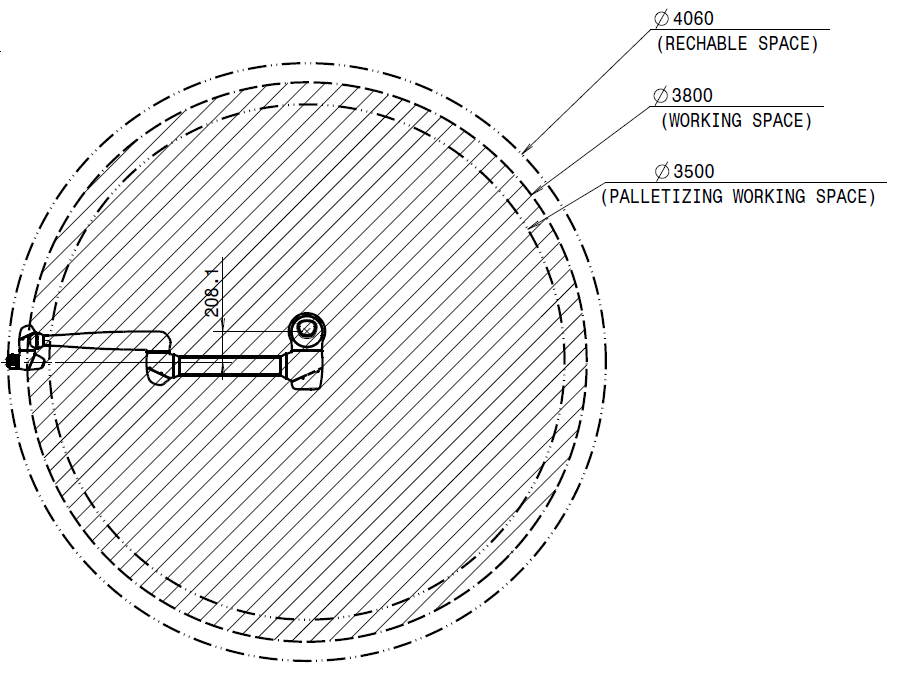

ロボット操作スペース
P3020
|
|
|---|

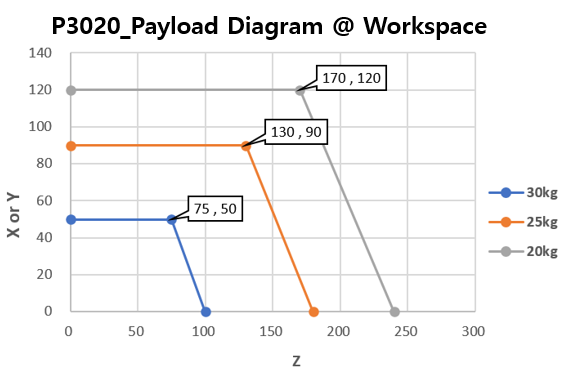

最大 動作スペース内のペイロード
運転空間内のロボットの最大ペイロードは、重心からの距離によって変化します。距離あたりのペイロードは次のとおりです。
注記
この荷重図では、工具の荷重量が小さいことを前提としています。体積が大きい工具は、重量が同じで体積が小さい工具と比較して、重心より上のペイロードの制限が大きくなり、振動が発生する可能性があります。
P3020
許容されるモーメントと慣性
J4-J6ロボットに許可されるモーメントと慣性は次のとおりです。
|
モデル名
|
J4 |
J5 |
J6 |
|||
|---|---|---|---|---|---|---|
|
許容されるモーメント |
慣性 |
許容されるモーメント |
慣性 |
許容されるモーメント |
慣性 |
|
|
P3020 |
- |
- |
55 Nm |
3.1 kg㎡ |
36 Nm |
2.0 kg㎡ |

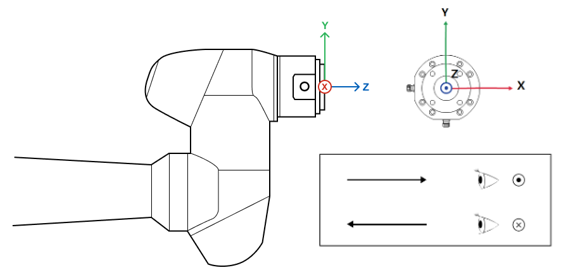

ツール中心点(TCP)
TCPについては、次の図を参照してください。
基本仕様
|
モデル名 |
P3020 |
|---|---|
|
重さ |
83 kg |
|
作業半径内のペイロード |
30 kg |
|
最大 作業半径 |
1900 mm |
|
軸の数 |
5 |
|
最大 TCP速度 |
1m/s以上 |
|
位置の再現性（ISO 9283） |
±0.1 mm |
|
保護等級 |
IP 54 |
|
ノイズ |
65 dB未満 |
|
インストール方向 |
フロアのみ |
|
コントローラーとティーチングペンダント |
斗山コントローラ&ティーチペンダント |
|
振動と加速度 |
10≤f ㎐ 57-0.075mm振幅 57≤f≤150㎐ –1G |
|
インパクト |
最大振幅：50㎨（5G）
|
|
動作温度 |
0~45 ℃ ℃ （273K～318K） |
|
保管温度 |
-5~50 ℃ ℃ （268K～323K） |
|
湿度 |
20%～80% |
軸の仕様
|
モデル名 |
P3020 |
|---|---|
|
動作角度 |
|
|
J1 |
±360° （TP：±360°） |
|
J2 |
±125° (TP:±95°) |
|
J3 |
±160° (TP:±135°) |
|
J4 |
- |
|
J5 |
±360° (TP:±135°) |
|
J6 |
±360° （TP：±360°） |
|
最大 軸あたりの速度（定格ペイロード動作） |
|
|
J1 |
100 °/秒 |
|
J2 |
80 °/秒 |
|
J3 |
80 °/秒 |
|
J4 |
- |
|
J5 |
200 °/秒 |
|
J6 |
360 °/秒 |
