安全ゾーン

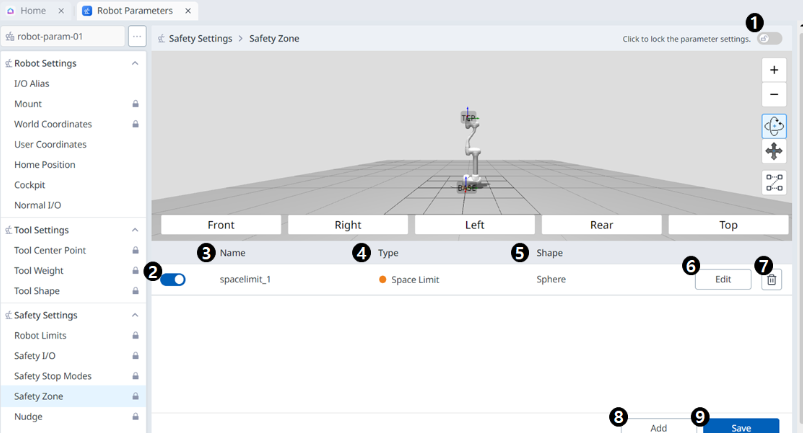

安全ゾーン設定画面

メニュー

	項目	説明
1	ロックトグルボタン	設定値をロックするために使用します。設定値を変更するには、安全パスワードが必要です。
2	有効にするかどうかの選択	このボタンを使用すると、作成した安全ゾーンを適用/適用解除できます。
3	ゾーン名	安全ゾーンの作成時にユーザーが指定した名前
4	ゾーンタイプ	安全ゾーンタイプ（タイプごとに設定するパラメータが異なります）スペース制限コラボレーションゾーン破砕防止ゾーン衝突感度低減ゾーン工具方向境界ゾーンカスタムゾーン
5	ゾーン形状	安全ゾーン形状立方体シリンダ球傾いた立方体複数平面ボックス
6	編集	このボタンを使用すると、作成した安全ゾーンの設定を編集できます。このボタンを押すと、安全ゾーンを編集できるポップアップが表示されます。
7	削除	このボタンを使用すると、セーフゾーンを削除できます。
8	追加	このボタンを使用すると、安全ゾーンを追加できます。このボタンをクリックすると、セーフゾーンを追加できるポップアップが表示されます。
9	保存	このボタンを使用すると、安全ゾーンに関する設定の変更を保存できます。

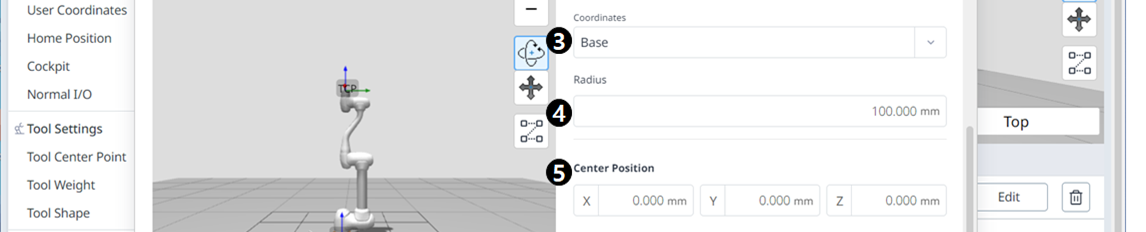

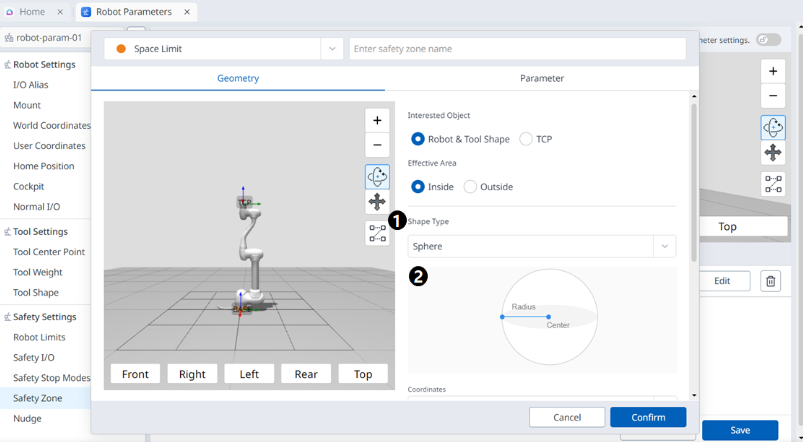

球

Unknown Attachment

Unknown Attachment

メニュー

	項目	説明
1	形状タイプ	このドロップダウンから目的の形状タイプを選択できます。
2	シェイプイメージ	これは、選択したタイプのイメージが表示される領域です。
3	座標	このドロップダウンから、ベース座標またはワールド座標を選択できます。
4	半径	ここで半径値を入力します。
5	中心位置	中心値は、X軸、Y軸、Z軸ごとにこれらのフィールドで設定できます。

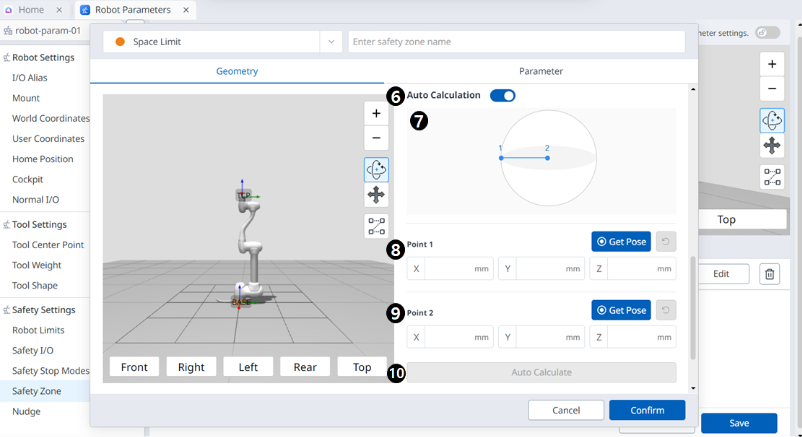

6	自動計算	このボタンを使用すると、自動測定オプションを有効にできます。
7	自動計算画像	この領域には、自動測定に必要な画像が表示されます。これは、Auto Measure（自動測定）オプションが有効な場合に表示されます。
8	ポイント1	各フィールドには、Point 1の値が入力されます。
9	ポイント2	各フィールドには、Point 2の値が入力されます。
10	自動計算	このボタンを使用すると、自動計算を実行できます。

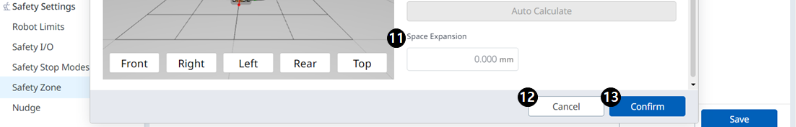

11	スペース拡張	このフィールドでは、スペース拡張を設定できます。
12	キャンセル	このボタンを使用すると、設定をキャンセルできます。
13	確認	このボタンを使用すると、設定を確認できます。

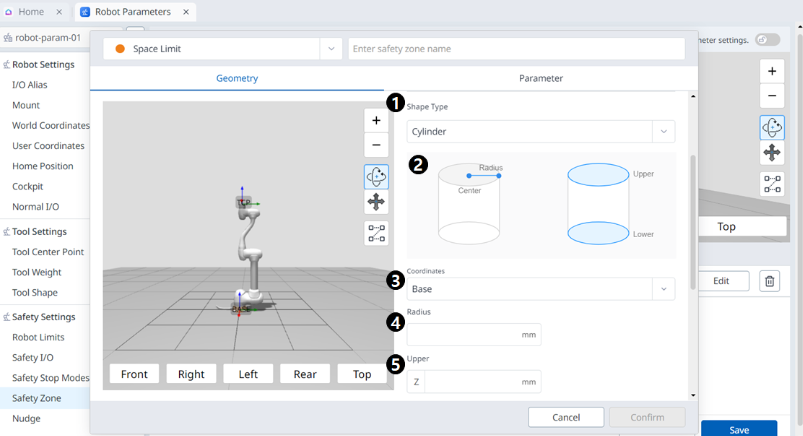

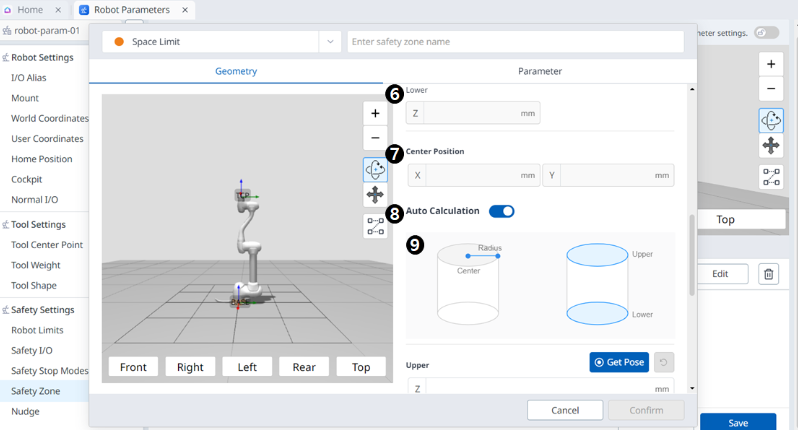

シリンダ

Unknown Attachment

Unknown Attachment

Unknown Attachment

Unknown Attachment

メニュー

	項目	説明
1	形状タイプ	このドロップダウンから目的の形状タイプを選択できます。
2	シェイプイメージ	これは、選択したタイプのイメージが表示される領域です。
3	座標	このドロップダウンから、ベース座標またはワールド座標を選択できます。
4	半径	ここで半径値を入力します。
5	上部	このフィールドには、上限値が入力されます。
6	下	このフィールドには、小さい方の値が入力されます。
7	中心位置	中心値は、X軸とY軸のそれぞれについて、これらのフィールドで設定できます。
8	自動計算	このボタンを使用すると、自動測定オプションを有効にできます。
9	画像の自動計算	この領域には、自動測定に必要な画像が表示されます。これは、Auto Measure（自動測定）オプションが有効な場合に表示されます。

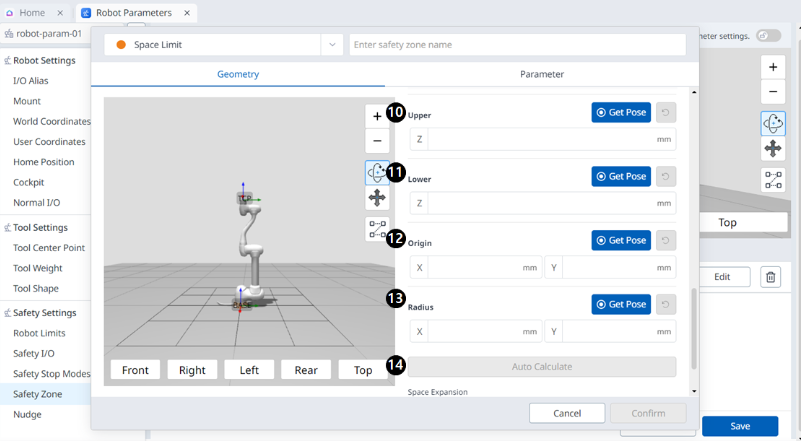

10	上部	このフィールドには、上限値が入力されます。
11	下	このフィールドには、小さい方の値が入力されます。
12	原点	このフィールドには、起点値を入力します。
13	半径	このフィールドには、半径値を入力します。
14	自動計算	このボタンを使用すると、自動計算を実行できます。

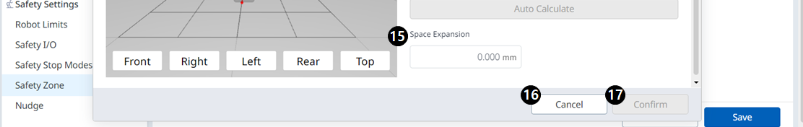

15	スペース拡張	このフィールドでは、スペース拡張を設定できます。
16	キャンセル	このボタンを使用すると、設定をキャンセルできます。
17	確認	このボタンを使用すると、設定を確認できます。

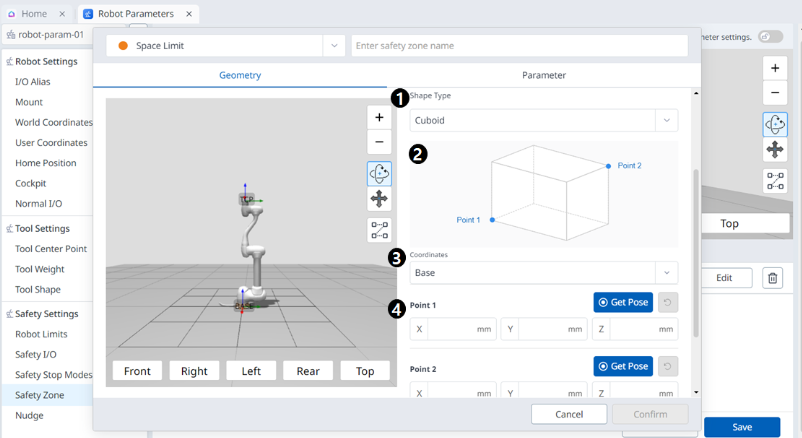

立方体

Unknown Attachment

Unknown Attachment

メニュー

	項目	説明
1	形状タイプ	このドロップダウンから目的の形状タイプを選択できます。
2	シェイプイメージ	これは、選択したタイプのイメージが表示される領域です。
3	座標	このドロップダウンから、ベース座標またはワールド座標を選択できます。
4	ポイント1	各フィールドには、Point 1の値が入力されます。

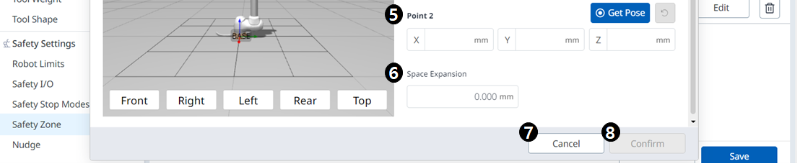

5	ポイント2	各フィールドには、Point 2の値が入力されます。
6	スペース拡張	このフィールドでは、スペース拡張を設定できます。
7	キャンセル	このボタンを使用すると、設定をキャンセルできます。
8	確認	このボタンを使用すると、設定を確認できます。

傾いた立方体

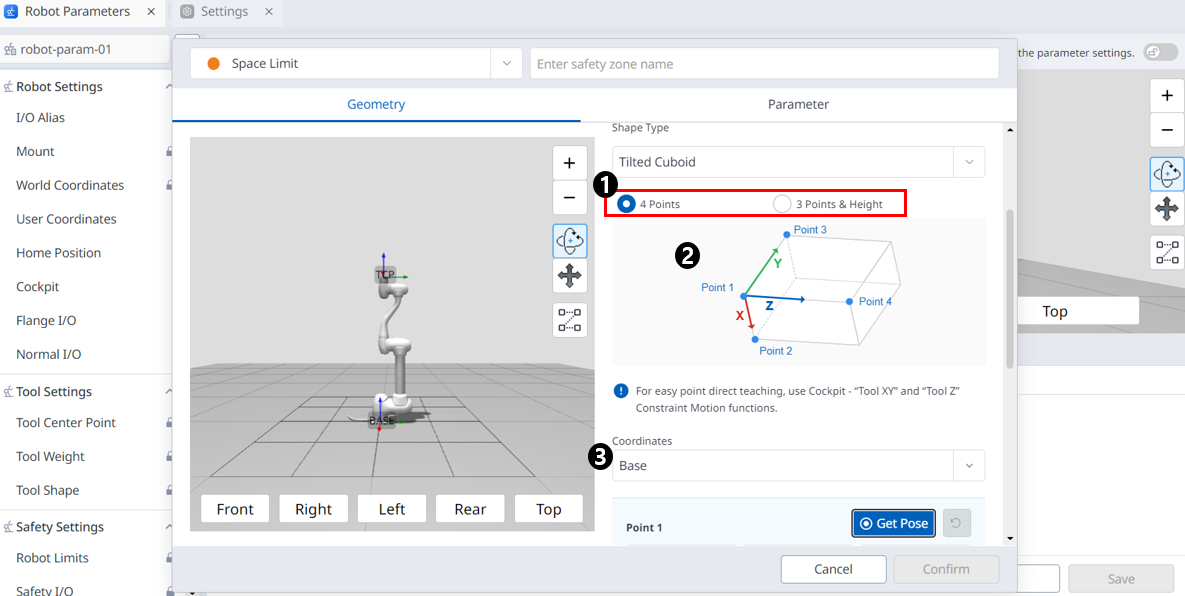

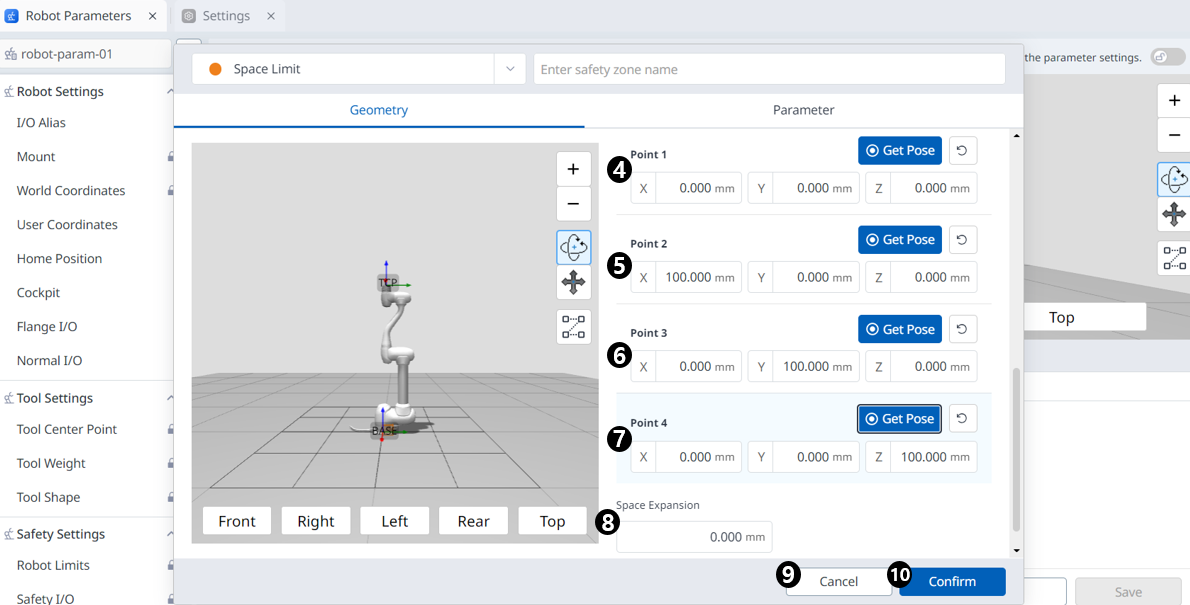

4点

メニュー

	項目	説明
1	入力方法	必要な入力方法を選択できます。
2	スペースイメージ	これは、選択したタイプのイメージが表示される領域です。
3	座標	このドロップダウンから、ベース座標またはワールド座標を選択できます。
4	ポイント1	各フィールドには、Point 1の値が入力されます。
5	ポイント2	各フィールドには、Point 2の値が入力されます。
6	ポイント3	各フィールドには、Point 3の値が入力されます。
7	ポイント4	各フィールドには、Point 4の値が入力されます。
8	スペース拡張	このフィールドでは、スペース拡張を設定できます。
9	キャンセル	このボタンを使用すると、設定をキャンセルできます。
10	確認	このボタンを使用すると、設定を確認できます。

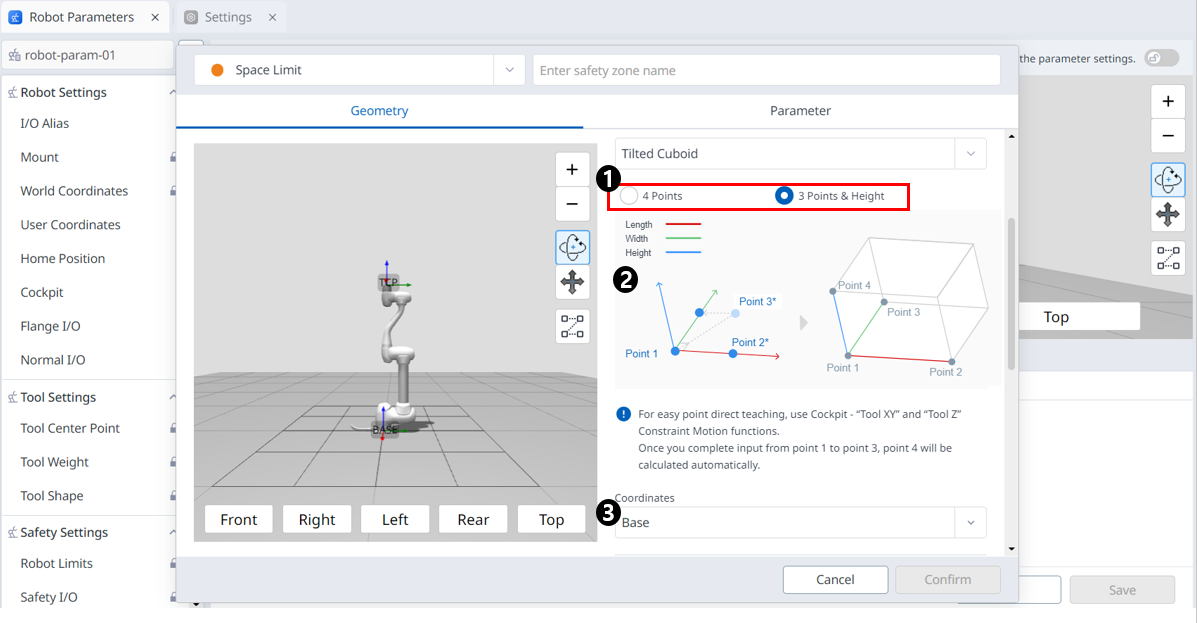

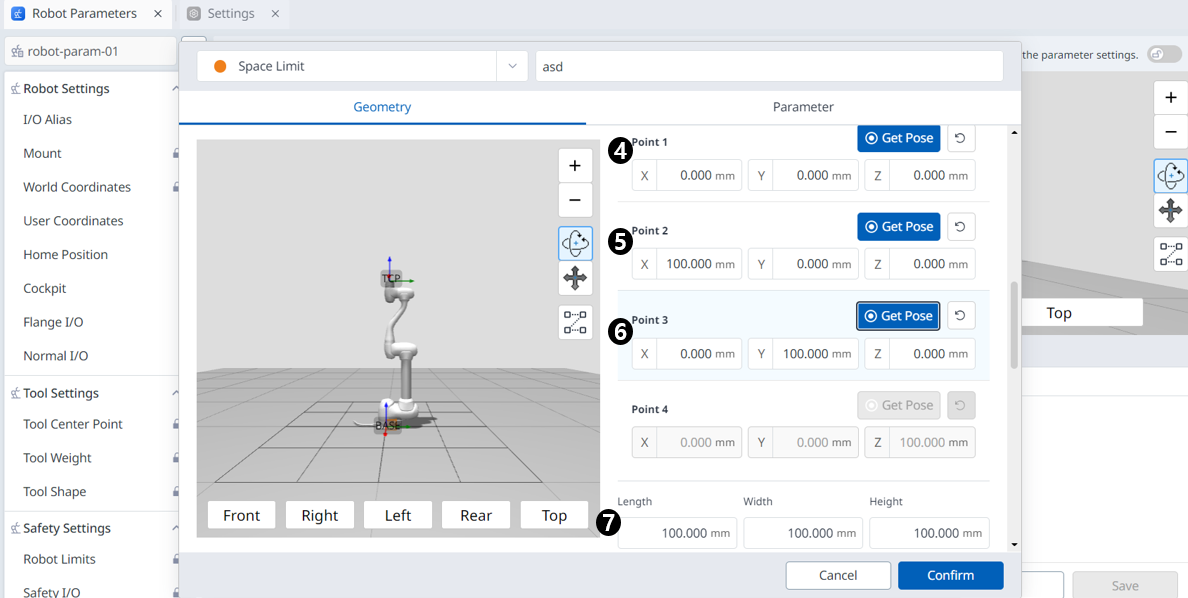

3点と高さ

メニュー

	項目	説明
1	入力方法	必要な入力方法を選択できます。
2	スペースイメージ	これは、選択したタイプのイメージが表示される領域です。
3	座標	このドロップダウンから、ベース座標またはワールド座標を選択できます。
4	ポイント1	各フィールドには、Point 1の値が入力されます。
5	ポイント2	各フィールドには、Point 2の値が入力されます。
6	ポイント3	各フィールドには、Point 3の値が入力されます。
7	サイズ設定	長さ、幅、高さの値を入力します。

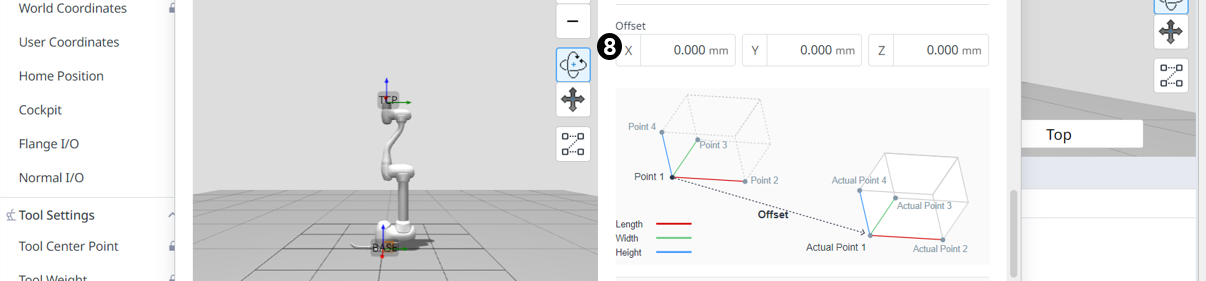

8	オフセット設定	オフセット値を入力します。

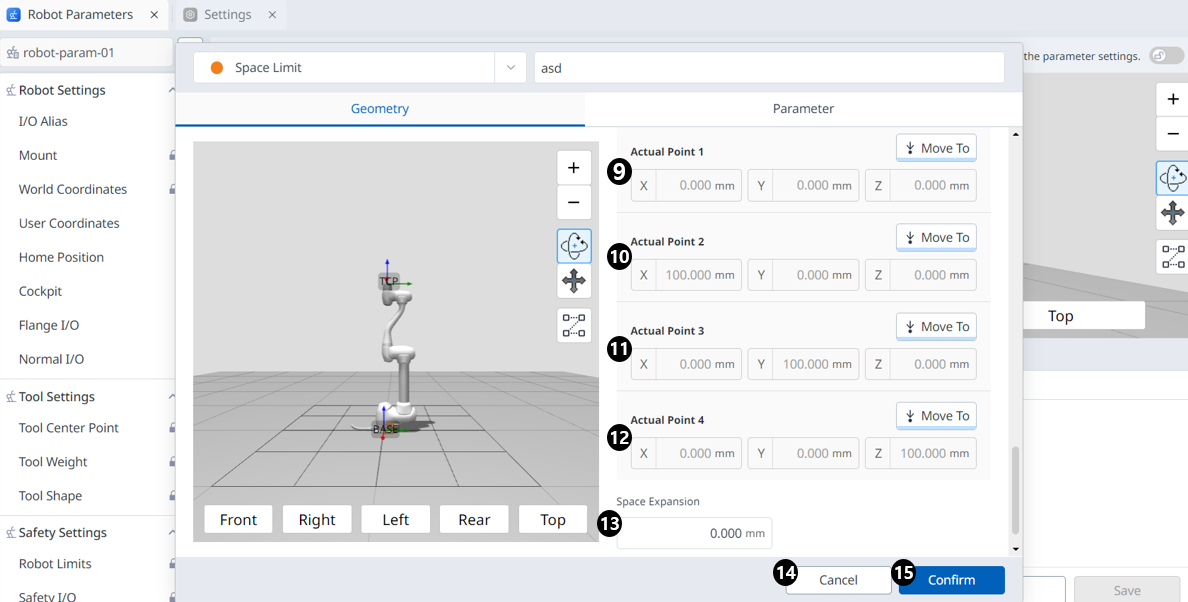

9	実際のポイント1	3点、サイズ、オフセット情報に基づいて計算された実際のポイント1の値を確認できます。
10	実際のポイント2	3点、サイズ、オフセット情報に基づいて計算された実際のポイント2の値を確認できます。
11	実際のポイント3	3点、サイズ、オフセット情報に基づいて計算された実際のポイント3の値を確認できます。
12	実際のポイント4	3点、サイズ、オフセット情報に基づいて計算された実際のポイント4の値を確認できます。
13	スペース拡張	このフィールドでは、スペース拡張を設定できます。
14	キャンセル	このボタンを使用すると、設定をキャンセルできます。
15	確認	このボタンを使用すると、設定を確認できます。

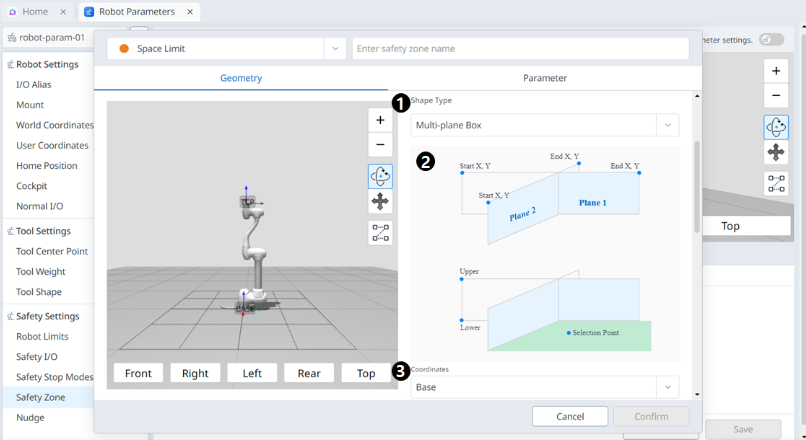

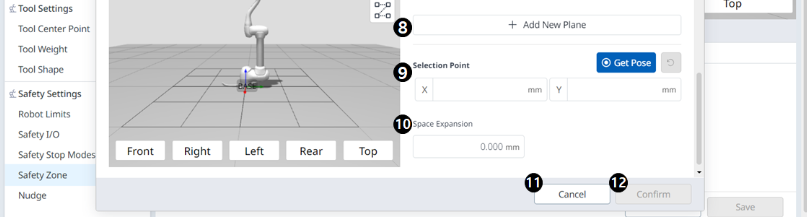

複数平面ボックス

Unknown Attachment

Unknown Attachment

Unknown Attachment

メニュー

	項目	説明
1	形状タイプ	このドロップダウンから目的の形状タイプを選択できます。
2	シェイプイメージ	これは、選択したタイプのイメージが表示される領域です。
3	座標	このドロップダウンから、ベース座標またはワールド座標を選択できます。

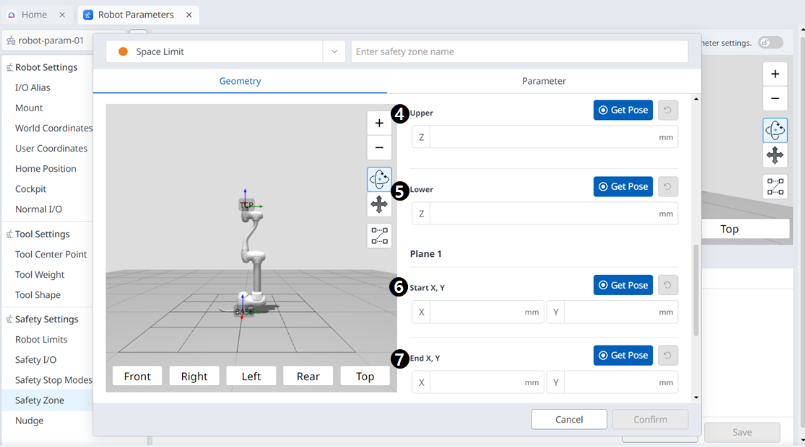

4	上部	このフィールドには、上限値が入力されます。
5	下	このフィールドには、小さい方の値が入力されます。
6	平面開始X、Y	このフィールドには、平面の始点を入力します。
7	ペイン端X、Y	このフィールドには、平面の終点を入力します。
8	新規平面を追加	このボタンをクリックすると、新しい平面が追加されます。
9	選択点	各フィールドには、選択点の値が入力されます。
10	スペース拡張	このフィールドでは、スペース拡張を設定できます。
11	キャンセル	このボタンを使用すると、設定をキャンセルできます。
12	確認	このボタンを使用すると、設定を確認できます。
